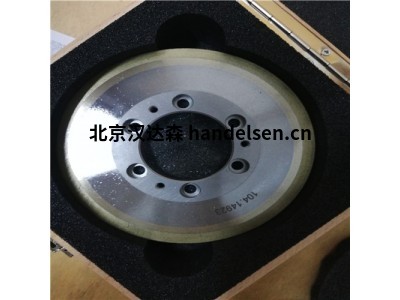

成型滾輪
產品特性
單軸向進給的成形滾輪通常用于修整許多不同種類的大規模生產用砂輪。較短的修整時間和較長的工具壽命帶來生產的高效性和工藝的一致性,各種普通砂輪和特殊超硬砂輪都可以用這種方法修整。
CD修整(連續修整)常被用于加工淬硬工件及超耐熱不銹鋼的精密成形砂輪的修整。
對于各種修整應用,DR. KAISER 可以提供特定應用的修整工具來實現所需要的公差和工具壽命。
應用范圍
多種應用的修整,比如螺紋、葉片、支撐軸頸、軸承溝道、閥門、發動機閥、燃油噴射組件、刀片、齒輪、發動機部件、變速箱部件
工藝優化
修整參數如進給量,滾輪轉向,速度比在很大程度上受滾輪設計和金剛石模式(粒度,植入模式和金剛石種類),以及金剛石滾輪表面狀態的影響,DR. KAISER在滾輪設計上的長期經驗可用于優化你的修整工具的修整行為。帶高質量金剛石或我們所擁有的CVD金剛石的專用磨損保護可以預防修整工具的關鍵部位的早期磨損。
精度
DR. KAISER 制造的所有工具都能達到最高的精度。逆向電鍍制造技術用于生產高精度的成形滾輪。逆向燒結技術與金剛石加強修整工具的易磨損區域技術相結合,從而獲得了很長的工具壽命。如那些預成形和樣品生產的應用,直接電鍍作為一種經濟高效的,及可以多次重復電鍍的修整工具方案加以使用。每一個工具都有其測量區域,通過檢查工具的跳動來調節工具適配磨床。
成形滾輪的定位
對于用于斜進給磨削應用的成型滾輪的設計,重要的是滾輪軸線相對于砂輪軸線的定位。我們的設計部門在設計前將商討所有的涉及磨床和其應用的重要問題。在滾輪正式生產前,我們會提供所建議的滾輪圖紙給客戶簽字核準。
描述 |
規格 |
制造工藝/結合劑狀態 |
金剛石排列 |
邊緣保護 |
特點 |
成型滾輪 |
R |
逆向燒結,鎢結合劑 |
手植 H 隨機 G CVD,金剛石 C |
天然金剛石 K CVD金剛石 C |
工具壽命長 |
成型滾輪 |
PG |
逆向電鍍,鎳結合劑 |
手植 H 隨機 G
|
天然金剛石 K CVD金剛石 C |
高精度,精密成型 |
成型滾輪 |
RG |
直接電鍍,鎳結合劑 |
隨機 G
|
CVD金剛石 C |
預成形, 樣件應用 |
常見型號:
NC88-CG-120-32-1,5-R1-W85-35-32-TK
NC90-H-130-6-2-R0,5-40-16-TK
NC90-H-170-6-2-R0,5-40-16-TK
NC90-H-180-6-2-R0,5-25-25-TK/1
NC90-H-80-6-2-R0,5-12,7-9,52-TK
NC90-H-101,6-6-2-R0,5-12,7-9,52-TK
NC90-G-160-R2-25-25,4-TK
SG18-D18CN-65-12,5-3,5-30-12,5
SG18-D18CN-50-12,5-3,5-16-12,5
SG18-D18CN-80-16-5-30-16
