Sondermann電磁耦合離心泵性能



Sondermann電磁耦合離心泵性能



具有耐磨的軸封的常規運行的離心泵可靠地需要大量的技術和財務支出，特別是在腐蝕性較強的介質中。定期要求的維護周期也降低了工廠的可用性。



一、技術資料：

尺寸 4/75 6/90 8/100

材料 不銹鋼1.4401（AISI 316）

最高 輸送頭，[m.WG] 50 Hz 4 6 8

最高 體積流量[l / min] 50Hz 75 90 100

最高 密度[g / cm3] 50Hz ** 2.5 3.3 2 3 1.7 2.5

電機容量[kW] 0.37 0.55 0.37 0.55 0.37 0.55

額定電流（400V，50Hz）以[A]為單位 0.96 1.41 0.96 1.41 0.96 1.41

50Hz / 60Hz時的額定速度[rpm] 3000

吸氣口 DN 25

排料口 DN 20

電壓[V] Wechselstrom 230bzw。德雷斯特倫230/400

防護等級 IP 55

最高 流速[m / s] saugseitig 1 / druckseitig 3

約 重量[kg]

最高 溫度以[°C]為單位 190 /可選bis 300

最高 在20°C時的系統壓力[bar] 25 /可選50 25 /可選50 25 /可選50 25 /可選50



二、描述：

無軸封

堅固的鑄造外殼

CARTRIDGE UNIT便于快速維護

溫度高達120°C（可能會更高）

緊密耦合，單級，后拉式設計

通用DIN / ANSI連接

吸油口DN25

排料口DN20



三、工作原理：

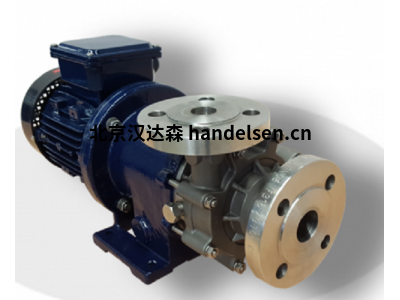

我們的不銹鋼磁力離心泵的結構

無密封磁力耦合離心泵的優勢：全密封且免維護。





無密封，電磁耦合的離心泵的優點：密封，免維護。

外部旋轉的驅動磁鐵將電機力傳遞到內部磁鐵，進而傳遞到葉輪（見下圖），而沒有接觸。結果，不需要連續的軸，因此不需要耐磨的軸密封件。 泵室和驅動器通過隔離罐彼此密封隔離。泄漏是不可能的，泵是免維護的。

麥格森

金屬制的MMSON型MAGSON磁力離心泵總是在塑料極限使用時使用。MAGSON MM與標準化的1.4401不銹鋼一起提供，具有許多其他金屬設計，例如Hastelloy或Titanium。如果您有特殊要求，請與我們聯系-我們將為您找到合適的解決方案。





四、產品優點：

我們的不銹鋼磁力離心泵的優勢

MAGSON MM-深思熟慮到最小的細節



無論您要交付什么，我們都可以根據流體的濃度和溫度為您提供適當?shù)牟牧辖M合。



1.最大的安全性

由于ETFE（比PVDF更好），沒有軸密封以實現氣密性

可根據要求提供ATEX執行

帶有熱保護功能的交流電動機可避免電動機過載時損壞

標準設計中的溫度高達120°C，可根據要求達到300°C

密封系統時可以更換馬達



2.最高效率

螺旋外殼可實現最佳效率和超低能耗

勝任的建議，以找到MAGSON泵的完美尺寸設計

電動機也可隨變頻器一起提供，以始終獲得最佳工作點



3.最大的可靠性

堅固的結構

墊片罐由一件制成，具有更高的電阻

橢圓形的間隔罐可承受更高的壓力

圍繞軸的軸承座，用于冷卻套筒軸承（4型及更高型號）



4.最大的靈活性

適用于各種應用的各種金屬材料

無需維護

CARTRIDGE UNIT便于快速維護

IEC標準電機，可在全球范圍內快速獲得

以PTC為標準的三相電動機

標配PTC的三相電動機，可與變頻器一起運行





五、產品型號：

Sondermann  SFU-K-0.75/1



Sondermann  SFU-K-1.5/3



Sondermann  SFU-K-2.2/3



Sondermann  SFU-K-3/3



Sondermann  SFU-K-4.0/3



Sondermann  RM-PP-VKKK-8/60-30-125/3 – 415



Sondermann  RM-PP-VKKK-8/60-30-125/3



Sondermann  RM4.5-ECTFE



Sondermann  BG 4 RM-PP-E-30/400-90-90S-3,0/3



Sondermann  PPRM-PP-GKKK-14/180-30



Sondermann  RM-PP-VGKKK-22/500-90S(90S)-2,2/3-IE3





MAGSON是使用磁性離心泵已有50多年經驗的結果。新產品線的開發側重于眾多技術改進。



這里要提到的主要重點是：



由于采用模塊化系統，交貨時間短>所有目錄泵的交貨時間為1-2周或缺貨

新型ETFE作為泵材料，普遍適用于幾乎所有的化學品。

所有電機作為IEC標準電機與PTC熱敏電阻器FU化經營 ñ

WS電機標配熱保護

標配隨機法蘭和螺紋適配器，因此可以進行任何類型的連接。

螺旋外殼和改進的流體引導提高了能源效率。

定心軸/滑動軸承的智能設計，在潤滑不足的情況下最大程度地減少了隨之而來的成本

MAS可作為自吸磁力泵使用，容量最高可達470 l / min。





SONDERMANN-RM產品線已由我們的新MAGSON產品線取代。因此，SonDERMANN RM泵僅在售完即止。當然，我們將繼續像往常一樣為您提供備件。
