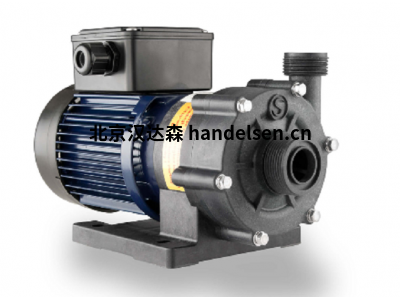

Sondermann電磁離心泵產品性能



無密封磁力耦合離心泵的優勢：全密封且免維護

外部旋轉的驅動磁鐵將電機功率無接觸地傳遞到內部磁鐵，進而傳遞到葉輪（參見下圖）。這意味著不需要連續的軸，因此不需要對電機的磨損的軸密封。泵室和驅動器之間通過一個罐密封。



一、產品描述：

無軸封

由PP或ETFE制成的流線型外殼

1型MA泵的最大流量為70 l / min

1型MA泵的排放揚程高達6 mWS

水平單級整體設計



二、技術特點：



尺寸 5/50 5/50 6/60 6/60

材料 PP（玻璃纖維增??強）/ ETFE（碳纖維增強）

最高 輸送頭，[m.WG] 50 Hz 5 5 6 6

最高 體積流量[l / min] 50Hz 50 50 70 70

最高 密度[g / cm3] 50Hz ** 2 2 1.2 1.2

電機容量[kW] 0.12 0.12 0.12 0.12

額定電流（400V，50Hz）以[A]為單位 0.38 0.38 0.38 0.38

50Hz / 60Hz時的額定速度[rpm] 3000/3600

吸氣口 G 1 1/4“bzw。G 1 1/2” mit適配器

排料口 G 1“bzw。G1 1/2” mit適配器

電壓[V] Wechselstrom 230，bzw。德雷斯特倫230/400

防護等級 IP 55

最高 流速[m / s] saugseitig 1 / druckseitig 3

約 PP / ETFE的重量[kg] 5.6 5.6 5.6 5.6

最高 PP / ETFE的溫度，以[°C]為單位 70/80

最高 PP / ETFE在20°C時的系統壓力[bar] 2 2 2 2 2 2 2





三、產品型號：



Sondermann  SFU-K-0.75/1



Sondermann  SFU-K-1.5/3



Sondermann  SFU-K-2.2/3



Sondermann  SFU-K-3/3



Sondermann  SFU-K-4.0/3



Sondermann  RM-PP-VKKK-8/60-30-125/3 – 415



Sondermann  RM-PP-VKKK-8/60-30-125/3



Sondermann  RM4.5-ECTFE



Sondermann  BG 4 RM-PP-E-30/400-90-90S-3,0/3



Sondermann  PPRM-PP-GKKK-14/180-30



Sondermann  RM-PP-VGKKK-22/500-90S(90S)-2,2/3-IE3



四、產品應用：



MAGSON是使用磁性離心泵 50多年經驗的產物。新產品線的開發重點是許多技術改進。



重點關注的領域是：



·         借助模塊化系統，交貨時間短 >所有目錄泵的交貨時間為1-2周或有現貨



·         新型ETFE作為泵材料，幾乎可以通用于所有化學品。



·         所有電機均為帶有PTC熱敏電阻的 IEC標準電機，用于FU操作



·         WS電機標配熱保護



·         標準供貨范圍是法蘭和螺紋適配器松動，因此可以進行任何類型的連接。



·         螺旋形外殼和改進的流體流量提高了能源效率



·         對中軸/滑動軸承的智能設計可在潤滑不足的情況下最大程度地降低后續成本



·         MAS作為自吸式磁力泵，最大輸出功率為470 l / min。



五、工作原理：

由PP / ETFE制成的電磁離心泵的構造，無密封磁力耦合離心泵的優勢：全密封且免維護。

MAGSON-工作原理

由于常規離心泵配備有容易磨損的機械軸封，因此安全輸送它們非常困難，特別是在輸送腐蝕性極強的流體或易于結晶的流體時，尤其會產生大量的技術努力和高昂的費用。除此之外，定期進行的維護工作會大大降低其運行可用性。   但是，不帶軸封的電磁泵具有氣密密封且無需維護的優點。

在外部旋轉的驅動磁鐵將電機功率無接觸地傳遞到內部磁鐵和葉輪（參見下圖）。因此，在軸和電動機之間不需要連續的軸，也不需要磨損的密封件。取而代之的是，后殼體將泵腔與驅動電機密封在一起。結果，任何泄漏都是不可能的，并且泵不需要任何維護。

MAGSON設定安全標準

MAGSON電磁耦合離心泵甚至更進一步：其堅固的設計和一系列巧妙的細節進一步增強了其對高濃度酸和堿的抵抗力，從而確保了在關鍵環境下的安全性。除了非自吸式MAGSON（MA）泵外，還提供MAS類型的自吸式泵。出于安全原因，它們通常用于將泵放置在高于液位的情況下，例如，將有毒或?qū)Νh(huán)境有害的液體從雙殼式儲罐中排出。



六、產品優點：



1.最大的安全性

由于ETFE（比PVDF更好），沒有軸密封以實現氣密性

可根據要求提供ATEX執行

帶有熱保護功能的交流電動機可避免電動機過載時損壞

標準設計中的溫度高達120°C，可根據要求達到300°C

密封系統時可以更換馬達



2.最高效率

螺旋外殼可實現最佳效率和超低能耗

勝任的建議，以找到MAGSON泵的完美尺寸設計

電動機也可隨變頻器一起提供，以始終獲得最佳工作點



3.最大的可靠性

堅固的結構

墊片罐由一件制成，具有更高的電阻

橢圓形的間隔罐可承受更高的壓力

圍繞軸的軸承座，用于冷卻套筒軸承（4型及更高型號）



4.最大的靈活性

適用于各種應用的各種金屬材料

無需維護

CARTRIDGE UNIT便于快速維護

IEC標準電機，可在全球范圍內快速獲得

以PTC為標準的三相電動機

標配PTC的三相電動機，可與變頻器一起運行



產品分類：SONDERMANN離心泵、SONDERMANN過濾器、SONDERMANN離心泵、SONDERMANN液壓泵



電磁耦合離心泵-始終在安全的一面

無論是酸還是堿-MAGSON是泵送高腐蝕性介質的完美解決方案。為了安全地操作帶有易磨損軸封的常規離心泵，需要投入大量的技術和資金，特別是對于腐蝕性強或易結晶的介質。



所需的定期維護周期也降低了系統的可用性。
