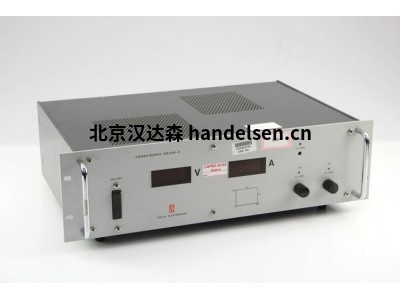

德國Delta Elektronika直流電源ES150





一、特征：

輸出紋波和尖峰非常低

EMC超越CE要求：低輻射和高抗擾度

對負載變化的出色動態響應

防止所有過載和短路情況

專為全功率使用壽命長而設計



二、功能：

主/從機并聯和串聯操作，共享電壓和電流

使用10圈電位計進行電壓和電流控制

用于實驗室或可選的19英寸機架安裝

對流冷卻

規格：

輸入電壓（單相） ： 90-265 V AC（48-62 Hz）

有源功率因數校正（PFC） ： 0.99 / 0.83（在100％負載下）

效率 ： 高達84％（滿載時）

輸出紋波和尖峰 ： 從0.5 mV rms / 8 mV pp

規 ： 從5 mV（0-100％負載步進）

恢復時間 ： 從100 µs（50-100％負載步進）

編程速度 ： 從7毫秒（10-90％）

模擬編程精度 ： 從0.2％

輸出電壓和電流穩定性 ： 10.10-5 / 10.10-5

平均無故障時間 ： 500.000小時

工作環境溫度 ： -20至+50ºC

標準：

電源標準 ： EN 61204-3

通用排放 ： EN 61000-6-3（EN 55022B）

通用免疫 ： EN 61000-6-2

安全 ： EN 60950 / EN 61010

絕緣輸入/輸出 ： 3750 V rms

防護等級 ： IP20

cTÜVusES015-10和ES030-5





尺寸及重量：

寬度= 19



高度= 66毫米（包括英尺）



深度= 202毫米



重量= 1.7公斤



三、單元

單元            電壓范圍              電流范圍

ES 015-10             0至15 V                    0-10安



ES 030-5             0至30 V                     0-5安



ES 075-2             0至75 V                     0-2安



ES 0300-0.45        0-300伏                     0-0.45安





四、常見型號示例：



Delta Elektronika 　　SM 30-200

Delta Elektronika 　　SM 45-140

Delta Elektronika 　　SM 60-100

Delta Elektronika 　　SM 70-90

Delta Elektronika 　　SM 120-50

Delta Elektronika 　　SM 300-20

Delta Elektronika 　　SM 600-10

Delta Elektronika 　　SM 18-220

Delta Elektronika 　　SM 66-AR-110 (Autoranging output)

Delta Elektronika 　　SM 100-AR-75 (Autoranging output)

Delta Elektronika 　　SM 330-AR-22 (Autoranging output)

Delta Elektronika 　　SM 660-AR-11 (Autoranging output)

Delta Elektronika 　　SM1500

Delta Elektronika 　　SM800

Delta Elektronika 　　ES300

Delta Elektronika 　　ES150

Delta Elektronika 　　EST150

Delta Elektronika 　　1200S

Delta Elektronika 　　600S

Delta Elektronika 　　S280

Delta Elektronika 　　240S

Delta Elektronika 　　SM 15-200 D

Delta Elektronika 　　SM 30-100 D

Delta Elektronika 　　SM 45-70 D

Delta Elektronika 　　SM 70-45 D

Delta Elektronika 　　SM 120-25 D

Delta Elektronika 　　SM 300-10 D

Delta Elektronika 　　SM 15-100

Delta Elektronika 　　SM 35-45

Delta Elektronika 　　SM 52-30

Delta Elektronika 　　SM 52-AR-60 (Autoranging output)

Delta Elektronika 　　SM 70-22

Delta Elektronika 　　SM 120-13

Delta Elektronika 　　SM 300-5

Delta Elektronika 　　SM 400-AR-8 (Autoranging output)

Delta Elektronika 　　SM 7.5-80

Delta Elektronika 　　SM 18-50

Delta Elektronika 　　SM 70-AR-24 (Autoranging output)

Delta Elektronika 　　SM 400-AR-4 (Autoranging output)

Delta Elektronika 　　ES 030-10

Delta Elektronika 　　ES 015-10

Delta Elektronika 　　ES 030-5

Delta Elektronika 　　ES 075-2

Delta Elektronika 　　ES 0300-0.45

Delta Elektronika 　　1200 S 24

Delta Elektronika 　　1200 S 48

Delta Elektronika 　　240 S 24

Delta Elektronika 　　75 SX 5

Delta Elektronika 　　75 SX 15-15

Delta Elektronika 　　150 SX 5

Delta Elektronika 　　150 SX 15-15

Delta Elektronika 　　150 SX 75-75

Delta Elektronika 　　150 SX 200-200

Delta Elektronika 　　ST 150

Delta Elektronika 　　5 U 5 (voltage source)

Delta Elektronika 　　5 U 15-15 (voltage source)

Delta Elektronika 　　UCS 50 (current source)





五、選項：

后功率輸出和遙感

后面板上的輸出端子（而不是前面板上的接線柱）包括遙感功能。有關更多信息，請下載數據表ES150系列（請參閱第1-5和1-6頁）。



音序器

任意波形發生器或獨立自動化。定序器集成在以太網控制器中。有關更多信息，請下載數據表“以太網接口”。



增加輸出功率

對于保守的額定單位，允許額外的輸出功率（具有相同的可靠性）。在一定的降額下，這些單元的最大輸出電壓或電流可以增加約10％。聯系我們或我們的當?shù)胤咒N商，  以獲取允許增加單位輸出功率的信息。



19英寸機架適配器

機架適配器套件，用于將ES150設備放置在19英寸機架中。有關更多信息，請下載數據表ES150系列（請參閱第1-5和1-6頁）。



RA19-1ES — 1臺

RA19-2ES —并排放置2個單元

RA19-ES-PSC —用于1個ES單元，帶有1個外部PSC232或488模塊

RA19-ES-PSC-ETH —用于1個單位的ES和1個外部PSC-ETH模塊





安全的電壓和電流設置

為了獲得最大的安全性，只能使用螺絲刀調整CV和CC的設置，并用塑料蓋保護它以防意外調整。







軟件控制和界面

出廠安裝的編程接口 *：



以太網（包括定序器）

RS232

PROFIBUS總線

CANBUS





外部接口模塊：



以太網模塊

RS232模塊

IEEE488模塊

ISO AMP模塊



電源通常被認為是理所當然的，因?yàn)樗灰暈樵O(shè)備的一個無關緊要的部分。大多數人來說，這只是最后一刻訂購的一個電子盒子。然而，電源可以與我們的心相比；它經常被忽視，我們傾向于更加注意我們的頭發。然而，如果心臟衰竭，系統就會癱瘓。

德?tīng)査娮邮荄C電源的獨立制造商。我們是一家人擁有強大技術文化的公司。德?tīng)査娮映闪⒂?959年自從總部設在荷蘭西南部的斯庫溫島



杜韋蘭。我們?cè)O(shè)計和制造世界級的DC動力裝置，產品系列包括從150瓦到150瓦。達美的設計理念受到了我們客戶的高度贊賞世界各地的工業、研發、大學和許多其他部門。
