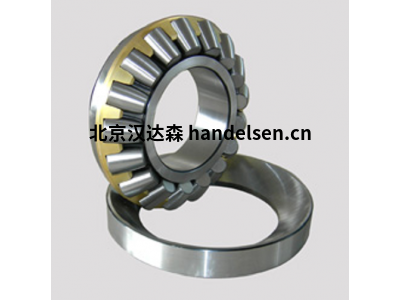

INA軸承的外形尺寸確定方法





. 外形尺寸



     限定INA軸承外形的一種尺寸，基本外形尺寸為內徑、外徑、寬度（或高度）及倒角尺寸。



     2. INA軸承內徑



     向心INA軸承的內圈內徑或推力INA軸承的軸圈內徑。



     3. INA軸承外徑



     向心INA軸承的外圈外徑或推力INA軸承的座圈外徑。



     4. INA軸承寬度



     限定向心INA軸承寬度的兩個套圈端面之間的軸向距離，對于單列圓錐滾子INA軸承是指外圈背面與內圈背面之間的軸向距離。



     5. INA軸承高度



     限定推力INA軸承高度的兩個墊圈背面之間的軸向距離。



     6. 套圈（墊圈）倒角尺寸



     套圈（墊圈）倒角表面在徑向或軸向的延長部分。



     7. 徑向倒角尺寸



     套圈或墊圈的假想尖角到套圈或墊圈端面與倒角表面交線間的距離。



     8. 軸向倒角尺寸



     套圈或墊圈的假想尖角到套圈或墊圈的內孔或外表面與倒角表面交線間的距離。



     9. 凸緣寬度



     凸緣兩端面之間的距離



     10. 凸緣高度



     凸緣的徑向尺寸。外凸緣的高度是凸緣外表面與外圈外表面之間的徑向距離。



     11. 止動環槽直徑



     止動環槽的圓柱表面的直徑



     12. 止動環槽寬度



     止動環槽兩端面間的軸向距離。



     13. 止動環槽深度



     止動環槽的圓柱表面與外圓柱表面之間的徑向距離。



     14. 調心表面半徑



     調心座圈、調心座墊圈、調心外圈或調心外座圈的球形表面的曲率半徑。



     15. 調心表面中心高度







INA軸承簡介：



隸屬于舍弗勒集團旗下的德國INA軸承公司，成立于1946年，總部位于德國的紐倫堡。德國INA軸承公司自成立以來，一直致力于產品的創新，以滿足客戶之所需要，并提供高質量的保證，使之成為全球滾動軸承首要供應商以及汽車制造商工人的合作伙伴。INA軸承公司擁有30多家生產廠，三萬多名員工。



INA軸承產品：



INA滾動軸承、INA滑動軸承、INA直線導軌系統、INA高精密產品、INA發動機零部件等等。



INA軸承的應用：



德國INA軸承的產品涉及行業包括：農業機械行業、建筑行業、水力和風力工程行業、工程機械行業、機床及制造機械行業、材料處理及包裝業、港口工程行業、電動工具行業、變速箱行業、半導體行業、泵與風機行業、工業機器人及自動化行業、橡膠、塑料及化工行業、紡織行業、拖拉機行業、木工機械行業等。在這些行業中，德國INA軸承都得到了廣泛的應用。INA進口軸承憑借其精湛的滾動軸承技術，優質超群的質量標準使INA軸承在全球享有盛名且經久不衰，并在千百萬次實際應用中已經得到充分證明。
