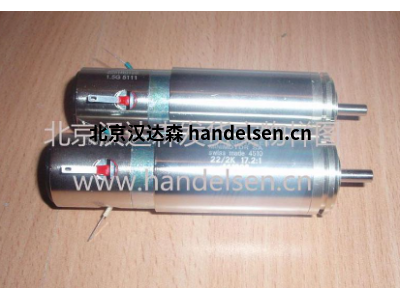

FAULHABER直流電機0816SK003參數

吳亞男 QQ：2853369884   手機：17718583804 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk2@handelsen.cn

FAULHABER直流電機0816SK003參數



在22℃和名義電壓下的值

名義電壓UN 3 V

電樞電阻R 5.4 Ω

最大輸出功率P2nom.0.4 W

最大功效ηmax. 69  %

空載電流(輸出軸直徑 1 mm) I0  0.016  A

堵轉轉矩MH  1.15  mNm

摩擦轉矩MR  0.034 mNm

轉速常數kn  4.526  min-1/V

反電動勢常數kE  0.221 mV/min-1

轉矩常數kM  2.11  mNm/A

電流常數kI  0.474  A/mNm

轉速/轉矩斜率Δn /ΔM  11.475  min-1/mNm

轉子電感L  53 μH

機械時間常數τm  6.1  ms

轉子轉動慣量J  0.051  gcm2

工作溫度范圍：

– 電機-30 ... +85 °C

– 線圈最高允許溫度+85 °C

輸出軸軸承 銅基滑動軸承

輸出軸最大載荷：

– 輸出軸直徑1 mm

– 3 000 min-1 時的徑向(自軸承 1,5 mm) 0.7 N

– 3 000 min-1 軸向0.1 N

– 靜止，軸向20 N

輸出軸串動量:

– 徑向≤ 0.02 mm

– 軸向≤ 0.2 mm

FAULHABER直流電機0816SK003參數

FAULHABER型號示例：

FAULHABER 0816P006S

FAULHABER 1016M006G

FAULHABER 1524E012SR

FAULHABER 2230F012S

FAULHABER 2842S024C

FAULHABER 3557K024C

FAULHABER 3863A024C

FAULHABER 2251R012S 1.5G 222K 5.44:1

FAULHABER 2251R012S 1.5G 222K30.7:1

FAULHABER 2233R012S 74 222K3.1:1 03A2

FAULHABER 3556K BL1-1

FAULHABER 2233F024S

FAULHABER 2232...BX4 CCD

FAULHABER 2232...BX4 CSD

FAULHABER 2250...BX4 CCD

FAULHABER 2250...BX4 CSD

FAULHABER 3242...BX4 CC

FAULHABER 3242...BX4 CS

FAULHABER 3268...BX4 CC

FAULHABER AE 23B8

FAULHABER AE 30B19

FAULHABER IE2-1024

FAULHABER PE 22–120

FAULHABER 1016N003G

FAULHABER 1016N006G

FAULHABER 1016N012G

FAULHABER 1024N003G

FAULHABER 1024N006G

FAULHABER 1024N012G

FAULHABER 1219N4.6

FAULHABER G1219N006G

FAULHABER 1219N012G

FAULHABER 1219N015G

FAULHABER 1224N006S

FAULHABER 1224N012S

FAULHABER 1224N015S

FAULHABER 1224N006SR

FAULHABER 1224N012SR

FAULHABER 1224N015SR

FAULHABER 1319T006SR

FAULHABER 1319T012SR

FAULHABER 1319T024SR

FAULHABER 1331T006SR

FAULHABER 1331T012SR

FAULHABER 1331T024SR

FAULHABER 1336U006C

FAULHABER 1336U012C

FAULHABER 1336U024C

FAULHABER 1516E1.5S

FAULHABER 1516E002S

FAULHABER 1516E4.5S

FAULHABER 1516E006S

FAULHABER 1516E012S

FAULHABER 1016N003G

FAULHABER 1016N006G

FAULHABER 1016N012G

FAULHABER 1024N003G

FAULHABER 1024N006G

FAULHABER 1024N012G

FAULHABER 1219N4.6

FAULHABER G1219N006G

FAULHABER 1219N012G

FAULHABER 1219N015G

FAULHABER 1224N006S

FAULHABER 1224N012S

FAULHABER 1224N015S

FAULHABER 1224N006SR

FAULHABER 1224N012SR

FAULHABER 1224N015SR

FAULHABER 1319T006SR

FAULHABER 1319T012SR

FAULHABER 1319T024SR

FAULHABER 1331T006SR

FAULHABER 1331T012SR

FAULHABER 1331T024SR

FAULHABER 1336U006C

FAULHABER 1336U012C

FAULHABER 1336U024C

FAULHABER 1516E1.5S

FAULHABER 1516E002S

FAULHABER 1516E4.5S

FAULHABER 1516E006S

FAULHABER 1516E012S

FAULHABER 1516T006SR

FAULHABER 1516T009SR

FAULHABER 1516T012SR

FAULHABER 1524T003SR

FAULHABER 1524T006SR

FAULHABER 1524T009SR

FAULHABER 1524T012SR

FAULHABER 1524T018SR

FAULHABER 1524T024SR

FAULHABER 1624T003S

FAULHABER 1624T006S

FAULHABER 1624T009S

FAULHABER 1624T012S

FAULHABER 1624T018S

FAULHABER 1624T024S

FAULHABER 1717T003SR

FAULHABER 1717T006SR

FAULHABER 1717T012SR

FAULHABER 1717T018SR

FAULHABER 1717T024SR

FAULHABER 1724T003SR

FAULHABER 1724T006SR

FAULHABER 1724T009SR

FAULHABER 1724T018SR

FAULHABER 1724T024SR

FAULHABER 2224U003SR

FAULHABER 2224U006SR

FAULHABER 2224U012SR

FAULHABER 2224U018SR

FAULHABER 2224U024SR

FAULHABER 2224U038SR

FAULHABER 2230T003S

FAULHABER 2230T006S

FAULHABER 2230T012S

FAULHABER 2230T015S

FAULHABER 2230T024S

FAULHABER 2230T040S

FAULHABER 2232U006SR

FAULHABER 2232U009SR

FAULHABER 2232U012SR

FAULHABER 2232U015SR

FAULHABER 2232U018SR

FAULHABER 2232U024SR

FAULHABER 2233T4.5S

FAULHABER 2233T006S

FAULHABER 2233T012S

FAULHABER 2233T018S

FAULHABER 2233T024S

FAULHABER 2233T30S

FAULHABER 2237S006CXR

FAULHABER 2237S012CXR

FAULHABER 2237S018CXR

FAULHABER 2237S024CXR

FAULHABER 2237S036CXR

FAULHABER 2237S048CXR

FAULHABER 2342S006CR

FAULHABER 2342S012CR

FAULHABER 2342S018CR

FAULHABER 2342S024CR

FAULHABER 2342S036CR

FAULHABER 2342S048CR

FAULHABER 2642W012CR

FAULHABER 2642W024CR

FAULHABER 2642W048CR

FAULHABER 2657W012CR

FAULHABER 2657W024CR

FAULHABER 2657W048CR

FAULHABER 3242G012CR

FAULHABER 3242G024CR

FAULHABER 3242G048CR3242G

FAULHABER 3257G012CR

FAULHABER 3257G024CR

FAULHABER 3257G048CR3257G

FAULHABER 3557K006C

FAULHABER 3557K009C

FAULHABER 3557K012C

FAULHABER 3557K020C

FAULHABER 3557K024C

FAULHABER 3557K032C

FAULHABER 3557K006CS

FAULHABER 3557K012CS

FAULHABER 3557K020CS

FAULHABER 3557K024CS

FAULHABER 3557K048CS

FAULHABER 3863H012C

FAULHABER 3863H018C

FAULHABER 3863H024C

FAULHABER 3863H036C

FAULHABER 3863H048C

FAULHABER 是一家獨立的由家族經營的集團公司。公司總部在舍奈希（德國），這里 是歐洲最重要的高級工業技術區之一。

FAULHABER成立于1947年， 目前掌握了廣泛設計諸多領域的先進的小型和微電機技術，作為單一供貨商為全球 客戶提供多種產品。基于技術多樣性，我們?cè)O(shè)計最小空間內能保證精密性和可靠性的驅動解決方案。其主要應用領域包括生產自動化、機器人、航空航天、光學系統以及醫療和實驗室技術。

除了德國 FAULHABER 還在瑞士、美國、羅馬尼亞和匈牙利擁有其他研發和生產基地。經銷商和分支機構遍及世界各地 30 多個國家。FAULHABER 目前擁有員工 1900 余名。

TOOL-TEMP加壓水溫控制裝置TT-137技術參數

　　安全設備：

　　*液位控制提供自動干運行保護

　　*獨立的機械安全恒溫器

　　*溫度限制器安裝在控制器中

　　*電機保護開關，變壓器，絕緣

*發生故障時發出聲音警報



　　產品規格：

　　溫度范圍：TT-137N型號，水溫高達140ºC。

　　TT-137B / BP型號，水溫高達160ºC

　　控制：自我優化微處理器控制器與數字，顯示設定溫度和實際溫度

　　流量控制：電子，帶數字顯示和自動控制的最小流量。

　　型號：有兩種型號可供選擇：TT-138N，帶泵軸面密封TT-137B，帶密封的磁力泵驅動

　　加熱能力： 12千瓦

　　冷卻能力：約80kW - 間接約。 60kW - 直接

　　冷卻系統：間接或直接冷卻

　　泵容量： N泵最大5 bar，最大110升/分鐘。 B泵最大6.5bar，最大751/min。

　　填充：自動帶濾水器

　　連接：中等：3/4“內螺紋冷卻水：3/8”內螺紋

　　尺寸： L 870 x W 360 x H 915 mm含。腳輪

　　重量：約120公斤

顏色：銀灰色RAL 7001

ZARGES K470工具箱技術參數簡介

　　· 有關質量特性和產品詳情，請參閱K 470。

　　· 配有鎧裝扣環，可防止未經授權的進入。

　　· 兩種可選方法，用于將盒子固定到裝載床上：性螺釘固定或可拆卸。

　　· 配有鎧裝扣環，可防止未經授權的進入。

· K 470卡車工具箱的安全性已經成功進行了碰撞測試。



　　ZARGES K470工具箱技術參數簡介

　　ZARGES推出的款專為皮卡車床設計的移動工具箱 - 創新的緊固件使箱子易于安裝和拆卸。

　　· 車輛平板車的運輸和儲存箱適用于當?shù)卣?，熟練的貿易，園林園藝，農林車輛。



　　ZARGES工廠介紹：

　　80多年來，ZARGES品牌一直是接入、包裝、運輸和特殊建筑領域不斷創新的代名詞。ZARGES是歐洲家輕金屬建筑公司，作為歐洲家輕金屬公司，zarges成立于1933年。截止目前，在德國、法國、西班牙、匈牙利、美國擁有8家工廠，從事安全箱體和梯子的生產。擁有超過75年梯子制造經驗的zarges，除了供應常規箱體和梯子以外，還以為廣大客戶提供定制解決方案。

作為創新的市，ZARGES為客戶提供在安全、耐用性和人體工程學方面制定標準的產品和服務。ZARGES產品結合了輕金屬材料鋁的多重優點，如高穩定性和低重量、耐腐蝕性和使用靈活性。ZARGES為每個需求提供合適的產品，并提供定制的解決方案。



Riegler大型壓力調節器參數簡介

　　大型壓力調節器，帶2個壓力表，G 1 1/2，調節器。0.5 - 6巴

　　大型壓力調節器，帶有2個壓力表，用于入口和出口壓力，G 1 1/2，控制范圍0.5 - 6 bar，入口壓力最大。40巴。非壓力獨立，內部先導式隔膜壓力調節器，帶二次通風。

　　通過2個壓力表單獨顯示輸入和工作壓力。

按下手輪可以鎖定壓力調節。



　　Riegler大型壓力調節器參數簡介

　　包:1

　　最低限度:1

　　密封材料:NBR

　　流量:48000升/分鐘

　　流量測量：在P1 = 10巴，P2 = 8巴，壓降Δp= 1巴

　　入口壓力：最大40bar

　　住房：鋁

　　線：G 1 1/2

　　目錄頁：HK100

　　中溫:60°C

　　控制范圍最大:6bar

　　控制范圍分鐘:0.5bar

　　環境溫度:90°C

　　甲：180毫米

　　乙：246毫米

　　DN：50



　　Riegler公司簡介：

德國 Riegler 公司成立于1936年，擁有100多名員工，倉庫占地面積6500平方米。主要產品為：壓力表、壓力傳感器、壓差計、溫度計、電磁閥、球閥等。公司自成立以來，一直追求創新，產品范圍不斷增多，世界范圍有超過15000家客戶。

Minimotor-直流蝸桿減速電機馬達PCC技術參數

　　齒輪螺桿齒輪馬達

　　PCC

　　蝸輪減速電機扭矩高達18納米

　　蝸輪減速電機。永磁鐵直流電機75至150 W.軸距32 mm。

　　電機：帶磁鐵的直流電，封閉形式，無需外部通風。F級絕緣，12或24 Vdc電源。吸收功率230 W. IP65防護等級符合CEI EN 60529標準。

減速器：蝸桿螺桿，帶壓鑄鋁齒輪箱。軸距32毫米。CARO青銅表冠，硬度為120÷160 HB。螺釘由鋼化鋼制成，帶有矯正螺紋。密封環采用特殊橡膠制成，適用于高溫環境。使用特殊油潤滑長壽命?？捎玫臏p速比為10，從5到100.



　　Minimotor-直流蝸桿減速電機馬達PCC技術參數

　　版本B3-B5(B5 / S左 - B5 / D右)。注意為了正確選擇減速電機，建議遵循關于維修系數和軸上允許的最大負荷的表格。

　　這些減速電機需要磨合期。因此，在運行的前30個小時內，您會發現扭矩低于報告的數據。



  　　Mini Motor工廠簡介：

　　Mini Motor品牌誕生于1974年，當時我們的產品現在主要面向工業領域的電動機。我們?cè)诮饘俸碗娏Ψ矫嬖黾恿藘煞N成分： 電子 和 信息技術。   工業自動化和機電一體化 的概念 誕生于七十年代末到八十年代初期

　　Mini   Motor始終秉持以創新，持續改進，建設性卓越，與客戶合作，共同規劃解決方案。對他們來說，每個發動機，即使是標準產品也是如此。發動機，變速箱和電子部件已經集成在設計階段，生產完全在內部進行，材料和部件質量。

Mini Motor在全球55個國家設有 5個分支機構 和密集的經銷商網絡：我們希望能夠貼近客戶并收集他們的需求。我們創造的定制解決方案和 標準產品   具有相同的關注度和卓越品質的相同特征。

KTR-ROTEX ® GS無齒隙聯軸器技術資料：

　　產品功能

　　無間隙，減振顎式聯軸器

　　軸向插件

　　免維護

　　電隔離

　　故障安全

　　扭矩從0.2到5,850 Nm

　　環境溫度可在-50°C至+ 150°C之間(取決于蜘蛛)

　　用于機床，自動化，動力傳動，醫療技術，包裝技術的聯軸器

　　ROTEX® GS是一種三件式聯軸器，在預應力下無間隙。 不同的輪轂設計和不同的肖氏硬度為自動化工程中的每個應用提供耦合。 盡管它具有減振特性，但它具有扭轉剛性，因此即使使用高動態伺服驅動器也無需做出任何精確的讓步。 ROTEX GS與模塊化系統配合使用; 可提供多種不同的輪轂設計，可在一個聯軸器尺寸內組合。

　　性能

　　除了聯軸器轂的爪式結構外，ROTEX GS的零間隙主要?dú)w功于ROTEX GS彈性體的結構。它們的設計使得支架的凸齒在預應力下接觸聯接轂的凹形爪。與直齒結合，減小了聯軸器系統的表面壓力，增加了剛度

　　彈性體

　　GS系列的柔性彈性體有五種不同的肖氏硬度。不同種類的肖氏硬度都可以調節，ROTEX ®GS容易的應用到各種應用條件。

　　柔性齒由內徑上的腹板徑向支撐。以這種方式，防止了由重加速或高速引起的變形。

　　聯軸器允許的環境溫度取決于星形輪的肖氏硬度。

　　KTR廠家簡介：

德國 KTR Kupplungstechnik GmbH 自從進入中國市場以來,憑借其德國制造的的品質，尤其是其ROTEX系列聯軸器，在工程機械行業占領了較大的市場份額，在中國聯軸器市場取得了驕人成就。德國KTR連軸器廣泛應用于工程機械、機床、冶金、石油化工設備及各種通用機械等，幾乎所有需要?jiǎng)恿鬟f的機械設備中都要用到德國KTR的產品。



AMTEC K型液壓螺母K-7.209簡介



外徑：119

高度：70

壓環Ø（mm）：100/88

最大螺紋：80

最大頂力（KN）：160.2



標準系列 K-7型

帶軸向執行器螺絲和活塞

密封的潤滑脂系統，無壓力釋放到大氣。 由手持式六角扳手驅動。 軸向活塞提供緊湊的螺母直徑。
北京漢達森德國本土采購，拼箱發貨報關，德國技術，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員吳亞男。
