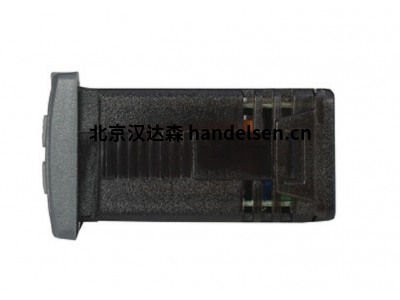

Pixsys可編程控制器ATR421



編程器48x96mm（1/8 DIN），單控制環。允許編程15個循環/程序，最多可提供45個步驟/段，所有這些都可以由用戶配置為升高/保持/降低。工作周期的編程模式，即使對于不熟練的操作員也很直觀且易于使用。



步進等待軟件功能（如果在設定的設定值上延遲了過程）和循環恢復模式（在斷電之后）是專門針對工業窯爐自動化而設計的此編程器的主要功能，氣候室，干燥機和熱過程的管理，通常需要對周期/曲線進行編程，并控制與時間有關的過程變量。



通用輸入和輸出，可以設置為控制，報警/輔助模擬重傳和/或串行RS485?？梢詮逆I盤配置所有選項，而無需選擇外部跳線。有用的電源范圍為24到230V AC / DC，與電源以及輸入和輸出之間的電流隔離。



MEMORY-CARD或參數設置軟件可幫助安裝人員快速輕松地配置設備，并且LABSOFTVIEW可以記錄趨勢。

主要特點

框 48x96（前面板）x 123毫米

電源24 ... 230Vac / dc±15％50/60 Hz（選擇24-110 ... 230Vac帶跳線）

消費5,5 VA，4瓦

顯示4位數字0.4“綠色+ 4位數字0.3”紅色

運行條件溫度0-45°C，濕度35..95 RU％（非冷凝）

材料 方框：Noryl UL94V1自熄性；前面板：硅橡膠V0

重量大約 350克

封口IP65（前面板），IP20（盒裝和接線端子）

快速設置選項帶/不帶電池的存儲卡，軟件LABSOFTVIEW

輸入項

1個可配置選擇TC，K，J，S，R，PT100，PT500，PT1000，Ni100，PTC1K，NTC10K（B 3435K），0 / 4..20 mA，0..10 V

1個數字輸入1 ... 9個循環選擇，保持，運行，“開門”鎖（代碼-14ABC）

1個電位器輸入電位計用于伺服閥/電動閥的位置信號

產出

2 ... 4繼電器繼電器8 A-250 Vac阻性電荷

1個SSR24 Vdc-最大25 mA

1個類比選擇SSR 12Vdc-4 ... 20 mA或0 ... 10 Vdc用于命令或重發PV / SPV（代碼-12ABC-T）

串行通訊 RS485 Modbus RTU-從站（代碼-12ABC-T）

軟件功能

控制算法ON-OFF，具有滯后，P.，PI，PID，PD時間比例

調音手動或自動

數據保護鎖定控制/警報設定點，通過密碼訪問參數

鬧鈴模式絕對/閾值，頻段，高/低偏差，定時輔助可單步編程

燃?xì)饽Ｊ诫妱?dòng)閥的開/關邏輯，燃燒器和風扇的管理，GID選擇（下降步驟期間燃燒器的管理）

等待功能特殊功能可在系統過載時補償SPV / PV差異

循環恢復 意外斷電后恢復周期

設定值控制器模式固定設定值的調節（可以從常規菜單或正在進行的周期中啟用功能）

延遲啟動循環啟動被減量計時器延遲
