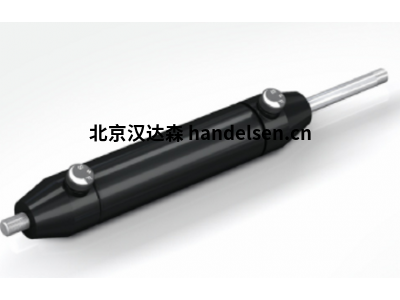

ACE液壓阻尼器DVC-32



一、產品參數及應用



在兩側均可獨立調節速度

可調節，無空行程

壓力和牽引力 42 N 至 2,000 N

行程 50 mm 至 150 mm

在任何行程位置均可單獨調節： DVC-32 是第一款從外部可以獨立調整縮回和伸出速度的液壓阻尼器，其調整可以更精確。通過推、拉方向和兩側作用加以調整，它們可以作為安全產品或控制裝置來使用。



ACE 液壓阻尼器有齊全的安裝附件，以應對各種安裝場合。它們免維護、安裝即可使用。它們也可以用來吸收擺動載荷。



它們可應用于汽車制造、工業用途、機械制造和電子工業等領域。



ACE液壓緩沖器的外觀與我們的工業氣彈簧相似，但在終端位置進行了調節，并且與DVC系列的工作原理不同，其帶有用于推拉方向的獨立速度調節器。這為用戶提供了最大的靈活性。



　　無論用作驅動補償還是安全元件，這些ACE解決方案的縮回和伸出速度始終可以精確設置。這意味著可以控制運動的速度，可以在兩個方向上調節同步，并且可以補償樞轉負載。根據型號的不同，推拉力在6.75磅至2,023磅(30 N至40,000 N)之間。這些免維護的即裝產品的閥體直徑為0.47英寸至2.75英寸(12毫米至70毫米)，沖程長度最大為31.50英寸(800毫米)。



　　二、DVC-32和DVC-2至DVC-6 產品介紹



　　1.參數：

      多方向速度調整



　　可調，無自由行程



　　壓縮和拉伸力9.44 lbs至450 lbs



　　行程2.00 in至6.00 in



　　在任何沖程位置都可單獨調節：DVC-32和DVC-2至DVC-6產品系列的液壓緩沖器是第一批可對進出速度進行精確，獨立，外部調節的緩沖器。通過對推拉方向和雙向作用的單獨調節，它們適合用作安全或控制元件。



　　大量的安裝附件使這些ACE液壓阻尼器的組裝更加容易，并使得這些免維護，易于安裝且自成體系的系統普遍適用。定性較高的等級，同時易于使用;它們的用途之一是吸收擺動載荷。



　　這些速度控制器用于汽車，自動化和機械制造以及電子行業。



　　2.技術數據



　　壓縮和拉伸力 9.44磅至450磅



　　行程 2.00英寸至6.00英寸



　　外徑 Ø1.26英寸



　　活塞桿直徑 Ø0.31 in



　　使用壽命約 250,000個周期



　　工作溫度范圍 32°F至149°F



　　調整無級可調



　　主動擋塊外部主動擋塊在客戶提供的行程結束前0.04英寸至0.06英寸。



　　阻尼介質自動變速箱油(ATF)



　　材質外殼：鍍鋁;活塞桿：鍍硬鉻鋼;末端配件：鍍鋅鋼



　　安裝在任何位置



　　應用領域氣缸速度控制，吸收控制，精加工和加工中心注意



　　如果裝置一段時間未移動，則脫離力增加。安裝后可以調節阻尼力。



　　末端配件



　　它們是可互換的，并且在必要時必須由客戶積極固定以防止松動。



　　根據要求



　　特殊油，其他特殊選項和特殊配件可根據要求提供。









　　ACE Con??trols HBD液壓緩沖器是免維護的，自包含的和密封的單元。它們的閥體直徑從0.59英寸到1.57英寸(15毫米到40毫米)不等，沖程長度最大為31.5英寸(800毫米)。與標準液壓緩沖器不同，其自由行程高達20%，這些可靠單元無空行程，是要求具有此性能水平的應用的理想選擇，雙作用液壓阻尼器為標準配置，但也可采用單作用設計，通過拉動和旋轉連桿直至達到所需的阻尼速度即可輕松進行調節行駛速度可調，在整個行程中保持恒定。



　　單作用形式只能在一個方向上控制，而在相反方向上可以自由流動。內置的防抱死防護裝置允許在任何阻尼率下進行調節，而無需鎖定裝置。這些可靠的裝置可提供較長的生命周期性能。為了方便操作和安裝，提供了各種端接頭。



　　HBD液壓阻尼器用于過程控制，機器防護裝置，蓋子，艙口，防火門，醫療設備臂，輸送機，回轉載荷，機床，舉升門，鉆進給控制，游樂園游樂設施等。



　　

     技術數據



　　壓縮和伸展力 8 lbs至2,248 lbs



　　行程 0.98英寸至31.5英寸



　　外徑 Ø0.59 in至Ø1.57 in



　　活塞桿直徑 Ø0.24 in至Ø0.55 in



　　使用壽命約 250,000個周期



　　自由行進這些設備沒有自由行進，非常適合需要這種性能水平的應用。



　　工作溫度范圍 -4°F至176°F



　　調整將活塞桿拉出到完全伸出的位置。在拉動桿的同時，順時針或逆時針旋轉桿，直至達到所需的阻尼。該調整是多圈的，正確的阻尼可能需要多次試驗和錯誤調整。內置的防抱死防護裝置允許在任何阻尼率下進行調節，而無需鎖定裝置。



　　主動擋塊外部主動擋塊在客戶提供的行程結束前0.04英寸至0.06英寸。



　　阻尼中石油



　　材料外殼：黑色陽極氧化鋁;活塞桿：鍍硬鉻鋼;末端配件：鍍鋅鋼



　　安裝在任何位置



　　應用領域精加工和加工中心，機殼，抽油煙機，百葉窗，防火門，醫療技術，輸送系統，可旋轉單元，工具機，升降門注意



　　如果裝置一段時間未移動，則脫離力增加。



　　末端配件



　　它們是可互換的，并且在必要時必須由客戶積極固定以防止松動。



　　安全信息



　　行程結束前需要0.04英寸至0.06英寸的機械擋塊。



　　根據要求



　　特殊油，阻尼特性和沖程長度?？筛鶕?jù)要求提供其他附件。



　　HB-12至HB-70



　　直線運動控制



　　可調的



　　壓縮和拉伸力4 lbs至11,240 lbs



　　沖程0.98 in至31.50 in



　　高質量和長使用壽命：HB產品系列的液壓緩沖器也可以用作單作用或雙作用制動器。其涂層主體和活塞桿經過耐磨表面處理，具有高品質和長使用壽命的特點。



　　免維護，易于安裝和封閉的系統可提供恒定的進給速度，并且可調?；钊系目刂撇糠衷趦和螛?lè)的最終位置進行調整。由于端接配件的選擇范圍廣泛，因此該組件易于安裝，因此該阻尼器可以普遍部署，以阻尼擺動的物體，例如在動力或自由輸送機中。



　　在汽車，自動化和機械制造，石油和天然氣，娛樂，醫療技術或電子和家具行業中，這些機械元件存在于許多不同的領域。



技術數據







　　壓縮和拉伸力 4 lbs至11,240 lbs



　　行程 0.98英寸至31.50英寸



　　外徑 Ø0.47 in至Ø2.76 in



　　活塞桿直徑 Ø0.16 in至Ø1.18 in



　　使用壽命約 250,000個周期



　　自由行程減震器的構造導致自由行程約。中風的20%。



　　分離器活塞作為特殊選件提供，沒有分離器活塞和氮?dú)鈨?chǔ)存器產生的自由行程。



　　工作溫度范圍 -4°F至176°F



　　調節通過將活塞桿轉到其完全伸出或完全壓縮的位置來實現。



　　主動擋塊外部主動擋塊在客戶提供的沖程結束前為0.04英寸至0.24英寸。



　　阻尼介質液壓油或自動變速箱油(ATF)



　　材料外殼：涂層鋼;活塞桿：具有耐磨涂層的鋼或不銹鋼;末端配件：鍍鋅鋼



　　安裝在任何位置



　　應用領域輸送系統，運輸系統，家具行業，鎖定系統，運動器材注意



　　如果裝置一段時間未移動，則脫離力增加。



　　末端配件



　　它們是可互換的，并且在必要時必須由客戶積極固定以防止松動。



　　根據要求



　　特殊油，其他特殊選項和特殊配件可根據要求提供。



　　輸送系統



　　運輸系統



　　家具行業



　　鎖系統



　　運動器材



常見型號：



北京漢達森   高軻  ACE GS-8



北京漢達森   高軻  ACE GS-10

北京漢達森   高軻  ACE GS-12



北京漢達森   高軻  ACE GS-19-VA

北京漢達森   高軻  ACE GS-22-VA

北京漢達森   高軻  ACE GS-28-VA

北京漢達森   高軻  ACE GS-40-VA

北京漢達森   高軻  ACE MC5EUM-1-B

北京漢達森   高軻  ACE MC3325EUM-4

北京漢達森   高軻  ACE GS-19-100-CC-700N

北京漢達森   高軻  ACE MC64150EUM-2



北京漢達森   高軻  ACE CA2X2-EU-3-R

北京漢達森   高軻  ACE GS-19-200-AA-200N

北京漢達森   高軻  ACE GS-28-150-AA-250N-K51408

北京漢達森   高軻  ACE  GS-28-100-EE-150N



　北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員高軻。
