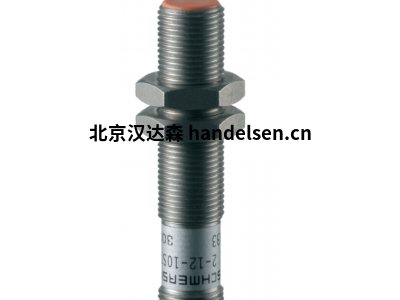

Schmersal感應式接近開關IFL2-12-01STN



一、產品參數

直流3線

設計M12

連接器M12

金屬外殼



二、技術資料



1.產品型號說明

IFL 2-12-01STN

貨號（訂單號）

101101329

EAN（歐洲商品編號）

4030661008875

eCl @ ss編號，版本9.0

27-27-01-01

資質認證

證明書

CCC



2.一般數據

產品名稱

IFL-M 12

標準品

IEC / EN 60947-5-2

DIN VDE 0660-208

房屋建筑形式

氣缸，螺紋

安裝條件（機械）

齊平

外殼材質

黃銅

外殼涂料

鍍鎳

活動區域

塑料

螺母的材料

鍍鎳黃銅

總重量

30.000克

常規數據-功能

集成系統診斷，狀態

是

電纜線數





3.機械數據

切換距離

2毫米

螺母的擰緊扭矩，最大

15牛頓米

注意（螺母的擰緊扭矩）

在外殼核心區域：最大 500厘米

機械數據-連接技術

端子連接器

連接器M12



4.機械數據-尺寸

傳感器的ISO螺紋

M12

單位寬度

17 BK

傳感器長度

61毫米

環境條件

防護等級

IP 67符合IEC / EN 60529

最低環境溫度

-25°攝氏度

最高環境溫度

+70°攝氏度

電氣數據

電壓類型

直流電

最低工作電壓

10伏

最大工作電壓

30伏

空載電流

3毫安

工作電流

200毫安

開關元件

開瓶器（NC）

集成保護電路

感應干擾保護

反極性保護

浪涌保護

最大。保險絲額定值

開關頻率，約

800赫茲

電氣數據-數字輸出

1.2伏

壓降電流U d

0.2安

版本號

n型

狀態指示

注意（集成系統診斷，狀態）

黃色LED

筆記

注意（一般）

代替螺母，可以提供安裝夾。

三、常見型號

Schmersal TS 236-11Z TS 336-11Z M630-11-2

Schmersal TR 236-11Z TR 336-11Z M630-11-2-A30

Schmersal T1R 236-11Z T1K  336-11Z M630-11-2-D30

Schmersal T4K 236-11Z T4VH  336-11Z M630-11-2-E24

Schmersal T4K 236-11Z-1946 T4V10H 336-11Z M630-11-2-F

Schmersal T4R 236-11Z T4V7H   336-11Z M630-11-5

Schmersal TK4 236-11Z T4V7H 336-11Z-1897 M630-11-5-A30

Schmersal TV1H  236-11Z ZS  336-11Z M630-11-5-D30

Schmersal TV7H  236-11Z ZR  336-11Z M630-11-5-E24

Schmersal TV10H 236-11Z Z1K  336-11Z M630-11-5-F

Schmersal TV12H 236-11Z Z4VH  336-11Z MS 441-11y

Schmersal TV12H 236-11Z-RMS Z4V7H 336-11Z MS 441-11y-t

Schmersal T3C236-11Z Z4V10H 336-11Z MR 441-11y

Schmersal T4C236-11Z T4VH  336-11Z-1058 MR 441-11y-t

Schmersal T5C236-11Z T4VH  336-11Z-1058-5 ML 441-11y

Schmersal ZS 236-11Z T4V7H 336-11Z-RVA-2272/2654 ML 441-11y-t

Schmersal ZS 236-11Z-1946 Z4VH 336-11Z-1058 MD 441-11y

Schmersal ZR 236-11Z AZ 15 ZVK MD 441-11y-t

Schmersal Z1R 236-11Z AZ 15 ZVRK MJ 441-11y

Schmersal Z4K 236-11Z AZ 15 ZVK-1467-1 MJ 441-11y-t

Schmersal Z4R 236-11Z AZ 16 ZVK TS 441-11y

Schmersal ZK4 236-11Z AZ 16 ZVRK TS 441-11y-t

Schmersal ZV1H  236-11Z AZ 16-02 ZVK TR 441-11y

Schmersal ZV1H 236-11ZZ AZ 16-02 ZVRK TR 441-11y-t

Schmersal ZV7H 236-11Z AZ 16-03 ZVK TL 441-11y

Schmersal ZV10H  236-11Z AZ 16-03 ZVRK TL 441-11y-t

Schmersal ZV12H  236-11Z AZ 16-12 ZVK TD 441-11y

Schmersal ZS 236-02Z-2077/2107 AZ 16-12 ZVRK TD 441-11y-t

Schmersal ZS 236-11ZR-1816 AZ 16 ZVK-1476-1 TK 441-11y

Schmersal ZS 236-11ZR-1519 AZ 16 ZVK-1476-1/1762 TK 441-11y-t

Schmersal T1R 236-11Z-UE-1223 AZ17-11ZK TS 422-10y

Schmersal Z1R 236-11ZR-1816 AZ17-11ZRK TD 422-10y

Schmersal ZIR 236-11ZR-U180-1816 AZ17-02ZK TD 422-01y







四、公司簡介

德國施邁賽公司K. A. Schmersal GmbH是一家專業生產工業低壓開關和機器控制元器件公司，位于德國伍帕塔爾城，創建于1945年。經過數十載的技術和產品不斷開發創新，施邁賽公司現已發展成為一個全球性集團公司， 全球擁有約1300人，年銷售額達1.7億歐元。



五、產品分類

主要產品包括：schmersal安全開關、schmersal安全開關鎖、schmersal限位開關、schmersal重負荷開關、schmersal防爆開關、schmersal拉線開關、schmersal腳踏開關，schmersal安全地毯開關、schmersal安全模塊、schmersal耐高溫開關等。產品廣泛用于制造、冶金、礦山、紡織、塑料加工、食品包裝、建筑、運輸和電梯制造等各個機械制造行業，是機器自動化和安全保護技術的重要部件。
