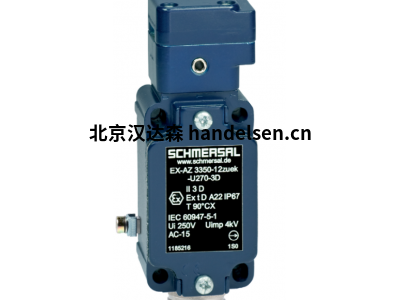

Schmersal安全開關EX-AZ16-03ZVK-3D
一、產品參數
多重編碼
雙重絕緣
52毫米x 90毫米x 30毫米
熱塑性外殼
3個電纜入口M 16 x 1.5
開槽孔用于調節，圓孔用于
定位
低
電壓和低電流時的接觸可靠性高
對于
Ex-Zone 0和20的本安電流電路（Ex i）
二、產品描述
1.產品型號說明
出口AZ 16-03ZVK-3D
貨號（訂單號）
101194774
EAN（歐洲商品編號）
4030661359526
eCl @ ss編號，版本9.0
27-27-06-02
2.防爆防護
防爆：法規
EN 60079-0
防爆區
22
防爆類別
3D
防爆名稱
II 3D Ex tc IIIC T90°C直流X
制造商聲明
ATEX 22區
3.一般數據
產品名稱
前AZ 16
外殼材質
塑料，玻璃纖維增??強的熱塑性塑料，具有自熄性
觸頭材料，電氣
銀
總重量
140.000克
4.常規數據-功能
彈射力
是
安全觸點數量
3
5.安全鑒定
標準品
ISO 13849-1
任務時間
20年）
6.安全評估-安全輸出
B10d常閉觸點（NC）
2,000,000次運營
7.機械數據
機械壽命，最小
1,000,000次操作
正休息旅行
8毫米
正斷裂力，最小
10 N
最大驅動速度
1 m /秒
8.機械數據-連接技術
端子連接器
螺絲連接
電纜密封套的電纜橫截面，最小
6毫米
電纜密封套的電纜橫截面，最大值
12毫米
電纜截面，最小
0.75平方毫米
電纜截面，最大
2.5平方毫米
注意（電纜部分）
有關電纜部分的所有指示都包括導體套圈。
9.機械數據-尺寸
傳感器高度
90毫米
傳感器長度
30毫米
傳感器寬度
52毫米
10.環境條件
防護等級
IP 67符合IEC / EN 60529
最低環境溫度
-20°攝氏度
最高環境溫度
+70°攝氏度
11.環境條件-絕緣值
額定沖擊耐受電壓
6千伏
12.電氣數據
熱測試電流
2.5安
使用類別AC-15
230伏交流電
使用類別AC-15
2.5安
使用類別DC-13
24伏直流電
使用類別DC-13
2.5安
開關元件
開瓶器（NC）
切換原理
蠕變電路元件
13.供貨范圍
包含在交付中
執行器必須單獨訂購。
槽密封塞，
包括經過認證的螺紋電纜固定頭和螺塞
三、產品型號
Schmersal TS 236-11Z TS 336-11Z M630-11-2
Schmersal TR 236-11Z TR 336-11Z M630-11-2-A30
Schmersal T1R 236-11Z T1K 336-11Z M630-11-2-D30
Schmersal T4K 236-11Z T4VH 336-11Z M630-11-2-E24
Schmersal T4K 236-11Z-1946 T4V10H 336-11Z M630-11-2-F
Schmersal T4R 236-11Z T4V7H 336-11Z M630-11-5
Schmersal TK4 236-11Z T4V7H 336-11Z-1897 M630-11-5-A30
Schmersal TV1H 236-11Z ZS 336-11Z M630-11-5-D30
Schmersal TV7H 236-11Z ZR 336-11Z M630-11-5-E24
Schmersal TV10H 236-11Z Z1K 336-11Z M630-11-5-F
Schmersal TV12H 236-11Z Z4VH 336-11Z MS 441-11y
Schmersal TV12H 236-11Z-RMS Z4V7H 336-11Z MS 441-11y-t
Schmersal T3C236-11Z Z4V10H 336-11Z MR 441-11y
Schmersal T4C236-11Z T4VH 336-11Z-1058 MR 441-11y-t
Schmersal T5C236-11Z T4VH 336-11Z-1058-5 ML 441-11y
Schmersal ZS 236-11Z T4V7H 336-11Z-RVA-2272/2654 ML 441-11y-t
Schmersal ZS 236-11Z-1946 Z4VH 336-11Z-1058 MD 441-11y
Schmersal ZR 236-11Z AZ 15 ZVK MD 441-11y-t
Schmersal Z1R 236-11Z AZ 15 ZVRK MJ 441-11y
Schmersal Z4K 236-11Z AZ 15 ZVK-1467-1 MJ 441-11y-t
Schmersal Z4R 236-11Z AZ 16 ZVK TS 441-11y
Schmersal ZK4 236-11Z AZ 16 ZVRK TS 441-11y-t
Schmersal ZV1H 236-11Z AZ 16-02 ZVK TR 441-11y
Schmersal ZV1H 236-11ZZ AZ 16-02 ZVRK TR 441-11y-t
Schmersal ZV7H 236-11Z AZ 16-03 ZVK TL 441-11y
Schmersal ZV10H 236-11Z AZ 16-03 ZVRK TL 441-11y-t
Schmersal ZV12H 236-11Z AZ 16-12 ZVK TD 441-11y
Schmersal ZS 236-02Z-2077/2107 AZ 16-12 ZVRK TD 441-11y-t
Schmersal ZS 236-11ZR-1816 AZ 16 ZVK-1476-1 TK 441-11y
Schmersal ZS 236-11ZR-1519 AZ 16 ZVK-1476-1/1762 TK 441-11y-t
Schmersal T1R 236-11Z-UE-1223 AZ17-11ZK TS 422-10y
Schmersal Z1R 236-11ZR-1816 AZ17-11ZRK TD 422-10y
Schmersal ZIR 236-11ZR-U180-1816 AZ17-02ZK TD 422-01y
