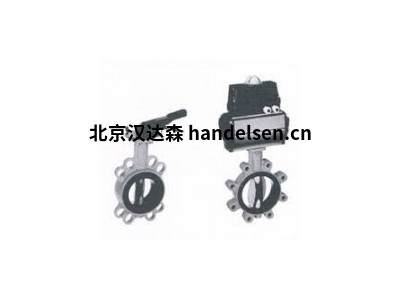

德國KSB蝶閥ISORIA 10-T1

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

 　　德國KSB蝶閥ISORIA 10-T1

　　DN 300 PN 10

　　3t6k3gSK

　　符合ISO 5211的F12型頭法蘭

　　-符合ISO 5211的雙倍軸伸形狀(H)

　　-軸端尺寸22.0毫米

　　德國KSB水泵為世界著名的現代化的制造泵和閥門的大公司,是世界上三家最大的泵閥制造公司之一。KSB水泵是國內產品范圍、技術水平的泵制造商之一。在電站，石油，化工，城市給排水和污水處理，煉油，樓宇，船用及大型農田水利建設等領域享有很高的聲譽?？底靠萍忌a(chǎn)的KZ-3潛水泵綜合監測控制器應用于KSB凱士比水泵提供性能檢測即繞組過熱、油室漏水、線盒浸水、軸承過熱、電機浸水、電機過載等實時監測和報警顯示。KZ-3潛水泵綜合監測控制器全采用模塊化設計制造，性能更加穩定可靠，它是潛水泵能正常安全工作的有力保障。

　　一、KZ-3型潛水泵綜合監測控制器

　　KZ-3型潛水泵綜合監測控制器適用于國內所有廠家生產的系列潛水式排污泵、軸流泵、混流泵，本保護裝置主要用于對潛水泵性能檢測即繞組過熱、油室漏水、線盒浸水、軸承過熱、電機浸水、電機過載等實時監測和報警顯示;對供電缺相也有報警和控制。本產品全采用模塊化設計制造，性能更加穩定可靠，它是潛水泵能正常安全工作的有力保障。

　　二、KZ-3型潛水泵綜合監測控制器功能

　　該控制器是大中型潛水電泵安全運行監控儀表。當電泵發生滲漏(如接線盒、電機室、緩沖室)或繞組過熱、軸承超溫時,控制器會發出報警信號，并且可以通過內部繼電器動作停止水泵工作并輸出相應的故障狀態信號，從面板指示燈即可以清楚看到控制器工作狀態和故障位置。整個處理器是采用單片機制成集成化程度高，面板設有故障復位功能鍵。

　　對各功能輸入信號要求和建議大致如下：

　　1.浸水傳感器 J3;J2;J1(緩沖室滲漏、電機室滲漏、接線室滲漏):可以使用由用戶自行制造的電極傳感器。其液態電阻Ro和干態電阻Rx取決于電極制造工藝和安裝空間濕度條件。一般要求Rx>4Ro。使用時應檢驗干態電阻Rx的數值,須保證Rx值大于二倍儀表靈敏度Rs。在電機室內, 由于乳化油導電性較差, 因此,建議采用ZJ-8型滑桿式液位傳感器(如果受到水泵電機干擾，可以增加外設磁屏敞網罩)作為浸水傳感器。水靈敏度電阻Rs：本控制器出廠時， Rs設置為30KΩ。當傳感器電阻小于30KΩ時, 控制器發出相應的控制信號。在泵體內濕度較大時,傳感器干態電路Rx可能會減小(可能小于50KΩ)。

　　2. 繞組過熱傳感器J4:一般采用PTC半導體熱敏電阻。PTC半導體熱敏電阻在常溫下為低阻, 而當溫度超過其居里點時，阻值驟增數倍。將三只串聯PTC電阻分別埋置于電機三相繞組, 常溫串聯總阻小于1.5KΩ, 當某個電阻溫度超過135℃居里點時,阻值驟增3.5KΩ以上。繞組過動作電阻≥3.5KΩ;復位電阻≤3.3KΩ;

　　3. 軸承過熱傳感器J5:

　　采用90℃常閉溫控開關管, 或者PTC電阻(常溫電阻小于1.5KΩ,90℃時電阻大于3.8KΩ)。軸承過熱動作電阻≥3.7KΩ;復位電阻≤3.5KΩ。

　　4. 除濕加熱探頭采用GW-1結露傳感器，RH：98%～100%時，阻值≤30KΩ。

　　KSB液位控制裝置BC1 230 DFNO

　　特點：

　　-清空容器

　　-停機后功能運行

　　-期限

　　-超過運行時間

　　-超出級別

　　-功能運行

　　-遠程確認

　　KSB LevelControl BC1 230 DFNO 100230V，10.0 A，DOL，浮球或防爆泵控制與監控裝置

　　KSB液位控制裝置BC1 230 DFNO 型號簡介

　　泵控制和監視裝置，帶1個泵的控制單元?？赏ㄟ^浮子開關，模擬傳感器或內部氣壓傳感器(動態壓力)測量液位。發生故障時，會激活一個集成的85 dB(A)警報蜂鳴器。

　　可選：電池改裝套件，用于獨立于市電的警報器，為電子設備，傳感器，警報蜂鳴器和外部信號裝置(例如喇叭)供電。

　　特點：

　　-清空容器

　　-停機后功能運行

　　-期限

　　-超過運行時間

　　-超出級別

　　-功能運行

　　-遠程確認

　　監控：

　　-可選：獨立于市電的電池

　　充電電路提供

　　電子和信號(蜂鳴器/喇叭)

　　-洪水警報

　　-雙金屬輸入的過電流保護

　　發動機

　　-每個泵都有短路保護

　　保險絲

　　-潛在的免費更換器

　　中央故障

　　-階段監控

　　-電壓監控

　　-傳感器錯誤/實時歸零

　　-外部警報輸入

　　-監控服務間隔

　　顯示：

　　-水位顯示

　　-LED交通燈：準備就緒

　　(綠色)，警告(黃色)，警報(紅色)

　　-帶有用于洪水的LED的過程畫面

　　每個泵的運行/故障

　　-每個泵的工作時間顯示

　　-電源電壓顯示

　　-相序檢測

　　電源

　　-每個泵的泵啟動指示燈

　　使用方法：

　　-H-0-A開關

　　-控制按鈕

　　-BS型：帶主開關

　　-BC型：主開關可選

　　連接：

　　-電源連接

　　-泵馬達

　　-Mini-USB服務接口(RS232)

　　-電池改裝套件的連接

　　數字量輸入：(24 V DC)：

　　-高4個浮球/液位開關

　　-高2個雙金屬輸入

　　-1分機報警輸入

　　-1個遠程確認

　　數字輸出：

　　-1個浮動信號輸出

　　轉換器(250V，8A，S-?)

　　-1個信號輸出(24 V DC)，例如用于

　　連接喇叭，組合警報器或

　　頻閃燈12V DC

　　傳感器技術：浮球開關

　　或4..20mA

　　電機額定電流：高10.0A。

　　接通方式：直接

　　額定工作

　　電壓：1ph 230V。

　　電源頻率：50赫茲

　　版本：聚碳酸酯

　　顏色：RAL 7035

　　重量：4.50公斤

　　品牌：KSB

　　系列：LevelControl

　　尺寸：BC1 230 DFNO 100

　　KSB BC

　　KSB BS1

　　KSB BS14)

　　KSB BS1

　　KSB BS1

　　KSB BS1

　　KSB BS1

　　KSB BS1

　　KSB BS1

　　KSB BS2

　　KSB BS24)

　　KSB BS2

　　KSB BS2

　　KSB BS2

　　KSB BS2

　　KSB BS2

　　KSB BS2

　　KSB BC2 230 DFNO 100

　　KSB BC2 400 DFNO 025

　　KSB BC2 400 DFNO 040

　　KSB BC2 400 DFNO 063

　　KSB BC2 400 DFNO 100

　　KSB BC2 230 DPNO 100

　　KSB BC2 400 DPNO 025

　　KSB BC2 400 DPNO 040

　　KSB BC2 400 DPNO 063

　　KSB BC2 400 DPNO 100

　　KSB BS2 400 SFNO 180
