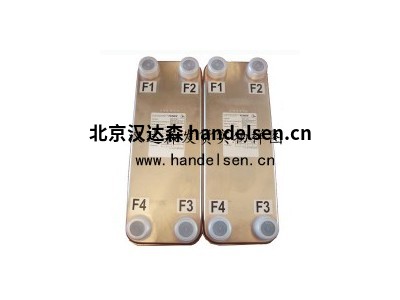

FUNKE板式換熱器焊接00-K-12-22

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　FUNKE板式換熱器焊接00-K-12-22

　　序列號：582433

　　圖號：632 022 01290(舊)

　　圖號：632800806200(新)

　　執行：

　　帶四個孔的擴展端板

　　4 x內螺紋G1“

　　原產國：德國

　　北京漢達森劉洋

　　板式換熱器品種繁多，產品質量上乘

　　標準型號系列和面向客戶的解決方案

　　在板式換熱器領域，F(xiàn)UNKE提供一系列精密產品，幾乎可滿足機械和設備工程的任何要求。FUNKE獨特的“Off-Set”系統具有不對稱的流動間隙，可創建高效且經濟的設備，其面積(取決于設計)比傳統的板式換熱器高出17%。

　　墊片式換熱器

　　板框架結構

　　設計和功能

　　墊片式板式換熱器由一組帶孔的相鄰壓花板組成。

　　這些板彼此以180°角組裝，形成流動間隙。墊圈機械地固定或膠合到每個板上，確保流動間隙牢固地密封到外部和熱交換中涉及的第二介質。

　　板組件安裝在框架中，并用固定板和可動板之間的緊固螺栓壓緊。

　　板式換熱器的墊圈在其使用壽命期間經歷正常的疲勞過程。根據使用條件，可以多次重新擰緊板組件，直到達到下限。

　　涉及熱交換的介質的連接在固定板上，但也可以在可移動板上用于多次通過流動。(參見“流程圖”)。

　　我們的產品系列包括單通道和多通道板式換熱器，換熱面積可達2,000m²。

　　板和墊圈的組合

　　FUNKE傳熱板以其熱力學和液壓優化的壓花而聞名，從而形成緊湊且經濟的解決方案。

　　標準板材

　　1.4301(AISI 304)

　　1.4404 / 1.4401(AISI 316L / AISI 316)

　　特殊板材

　　根據應用的不同，使用不同的板材：

　　1.4539(N08904 / 904L)

　　1.4547(254 SMO / S31254)

　　2.4066 / 2.4068(鎳200 /鎳201)

　　2.4602(合金C-22)

　　2.4819(合金C-276)

　　2.4605(合金59)

　　3.7025(鈦Gr.1)/ 3.7225(TiPd，鈦Gr.11)

　　鉭

　　墊片材料

　　NBR具有各種品質

　　EPDM具有各種品質

　　氯丁

　　丁基

　　FPM(Viton)具有各種品質

　　等等

　　墊片附件

　　機械固定墊圈(標準)

　　膠合墊圈

　　優點：

　　板包

　　導熱率高

　　高效自潔

　　獨特的FUNKE偏移設計

　　光學墊片識別(顏色編碼)

　　幀

　　設計緊湊

　　高度靈活(升級/降級)

　　易于維護和維護

　　模塊化系統意味著生產時間短

　　分層板導向桿(更容易安裝板)

　　連接

　　橡膠模制品

　　金屬襯里

　　焊頸法蘭

　　三夾鉗

　　乳制品管

　　無菌

　　應用：

　　區域供暖/制冷

　　火力發電站

　　汽車行業

　　食品工業

　　煉油廠和加工廠

　　制藥業

　　水力發電廠

　　太陽能發電廠

　　風力發電廠

　　Funke公司簡介：

　　Funke創建于德國下薩克森州的漢諾威， 1974年創始人Karl-Heinz FUNKE先生創辦了Funke風凱集團公司。

　　德國Funke專業生產各種標準、非標的列管式冷卻器、板式換熱器等.公司擁有實力雄厚的換熱器設計專家。

　　Funke公司的主要產品有：Funke管式換熱器、Funke板式換熱器、Funke釬焊式換熱器、Funke風冷換熱器及Funke換熱集成系統等。

　　funke常用產品型號示例：

　　funke TPL 01-K-14-22

　　funke FP205 NBR-HT

　　funke FP205 NBR-HT

　　funke Dichtsatz fur FP 14-81-1-NH, bestehend aus: 80 NBR-HT-Dichtungen

　　funke TPL01-K-14-22-1

　　funke TPL01-K-18-12

　　funke TPL01-K-14-22-1

　　funke FP205 NBR-HT

　　funke DN 100 NBR (rubber liner) for FP 31-81+1

　　funke Packing and airdelivery to Shanghai Packing and airdelivery to Shanghai

　　funke TPL01-K-18-12

　　funke FP205 NBR-HT

　　funke TPL01-K-18-12

　　funke TPL 00L-42-22

　　funke TPL 00L-42-22

　　funke TPL 00-L-12-11

　　funke TDW5510-W

　　funke TPL00-L-10-12

　　funke Rubberliner NBR DN100

　　funke TPL00-L-10-12

　　funke TPL 00-L-18-12

　　funke For FP205 NBR gasket set (total: 108pcs)

　　funke TPL 00-L-18-12

　　funke FP130-30-N

　　funke FP130 Gasket set(302pcs)

　　funke TDW5510-W

　　funke FP130-30N

　　funke FP130 Gasket set(302pcs)

　　funke Packing and seacost

　　funke TPL-00-L-8-11

　　funke FP16-23-1-NH(16bar)

　　funke FP31-41-1-NH(16bar)

　　funke TPL00-K-8-12

　　funke FP205-97-NH(16bar)

　　funke FP22-69-1-NH

　　funke Packing and seacost

　　funke TPL-00-L-8-11

　　funke FP16-23-1-NH(16bar)

　　funke FP31-41-1-NH(16bar)

　　funke TPL00-K-8-12

　　funke FP205-97-NH(16bar)

　　funke tpl00-k-38-22

　　funke bcf303-b33-4

　　funke tpl01-l-14-11

　　funke fp120-12v/nh-0 10.0bar

　　funke fp60-85-1-nh-0 10.bar

　　funke fp-04-39-1-nh,管接頭r1 1/2''

　　funke tpl 00-l-30-22

　　funke 溫度傳感器0.0808

　　funke tpl00-k-4-22

　　funke heat exchanger

　　funke tpl01-k-22-22; a50, f80;

　　funke fp14-161-nh、22.26m2

　　funke fp14-161-nh

　　funke fp04-63-1-nh

　　funke fp16-39-1-nh

　　funke fp16-59-1-nh

　　funke fp120-12nh 介質:乳化液

　　funke hp08-81-1-nh

　　funke fp08-43-1-v/n

　　funke fp14-67-1-n

　　funke fp20-99-1-n

　　funke tpl00-k-6-22

　　funke tpl00-k-8-22

　　funke fp41-27-1-v/n

　　funke fp31-33-1-v/n

　　funke oi-vorwarmer eelktrisch 0.0805

　　funke fp60-111-nh 冷側bar:10 熱側

　　funke fp14-39-1-e

　　funke fp22-29-1-nh(dn50法蘭)

　　funke fp22-29-1-nh 5個板片10個密封

　　funke fp22-29-1-nh dn50法蘭

　　funke dn50法蘭 fp22-29-1-nh

　　funke 法蘭dn65)fp22-81-1-nh

　　funke dn65)fp22-81-1-nh

　　funke(法蘭dn65)fp22-81-1-nh

　　風凱Funke公司是高品質換熱器開發和生產的領跑者，生產的換熱器熱交換面積達到8000 m2，產品包括管殼式換熱器，可拆卸式和釬焊板式換熱器，油/空氣冷卻器和油預熱器。同時，風凱可給不同行業的客戶和幾乎所有應用領域提供經過最佳熱力計算的解決方案，這在全世界的換熱器生產廠家中也是為數不多的。

　　板式換熱器的設計

　　固定板

　　可移動板

　　支持欄目

　　攜帶吧

　　下板導桿

　　托輥

　　擰緊螺栓和螺母

　　固定螺栓

　　橡膠/金屬襯里

　　墊圈

　　傳熱板

　　銘牌
