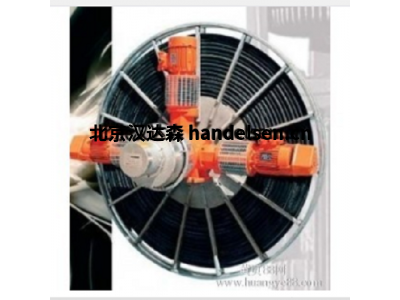

　　地下工程設備專用 ORION-自動排纜式電纜卷筒



　　ORION-自動排纜式電纜卷筒是一種特殊設計和制造的移動供電類裝置，其應用形式是為隧道、碼頭或惡劣工況下使用的大型設備輸送中低壓電源。作為主機設備的一部分，通常由主機設備對其進行集中控制，如果必要，可以配置獨立的手動控制箱來實現就地控制。



ORION-自動排纜式電纜卷筒配備有自動繞纜裝置。通常情況下，可纏繞長達1500m 的電纜，從技術角度看，如此長度的電纜使用ORION-電纜卷筒是最佳解決方案，滑環可以采取內置式或外置式安裝等兩種方式，可更好的滿足客戶 對空間的要求。







　　Conductix-自動排纜式電纜卷筒ORION簡介



　　基本特點



　　應用環境 隧道/碼頭



　　環境溫度 0°C - +50°C



　　相對濕度 30% ~ 90%



　　海拔高度≤海平面上1000 米



　　安裝方式 機架底部4 個安裝圓孔



　　驅動方式 標配: 三相異步電機



　　選配: 氣動或液壓馬達



　　制動方式 標配: 無制動器



　　選配: 氣動或電動制動器



　　限位開關 4個觸點



　　供電滑環 低壓:電壓等級1 KV， 電流≤800 A



　　中壓: 3~20KV，電流≤600A



　　IP 55 防護等級



導纜架移動形式自動和同步運行







　　標準配置



　　筒體 Q235B鋼板噴漆處理RAL9001



　　機架高強度工字鋼噴漆處理 RAL9001



　　減速箱箱體為灰色噴漆的高強度鑄鐵制作，內部齒輪是經過特殊處理的鋼制作，軸是采用 高強鋼制作，飛濺潤滑



　　馬達/電機 230/400VAC 50HZ，防護等級IP55，絕緣等級F，鑄鋁或鑄鐵殼體



　　供電滑環 安裝于筒體內部，動力環為青銅鑄造，輔助環為黃銅材料，碳刷為銅石墨材料，絕 緣子為加強型玻璃纖維塑料



　　緊固件 鍍鋅鋼 8.8 級



導纜架形式鏈條驅動







　　選配項



　　特殊馬達 特殊電壓等級≤660VAC



　　適應溫度 -15C° ~ +40C° / 濕度 90%



　　氣動



　　液壓



　　力矩馬達，8 極，230/400VAC，三相，H 級



　　制動器 氣動式：壁厚8mm，剎車片厚6mm



　　可調節的安全電磁制動器(安裝在電機上)



　　緊固件 不銹鋼



　　油漆顏色應客戶要求，噴漆類型及噴涂層數應客戶要求



　　防冷凝加熱器 100W/220V 或 200W/220V, 出廠前接入接線盒內部端子排



接線盒 IP55防護等級，提供接線端子排







　　工廠簡介：







　　Conductix-Wampfler提供所有可用的技術和產品，以滿足靈活和移動的能源和數據傳輸要求，所有這些都來自同一個來源。我們的客戶可以從我們公正的咨詢，工程和最合適的產品中受益。



　　Conductix-Wampfler在幫助客戶實現業務目標方面提供豐富的經驗。我們代表完全一致的概念，涵蓋從第一次咨詢到接受定制的預裝配，到測試程序和現場安裝的所有內容。
