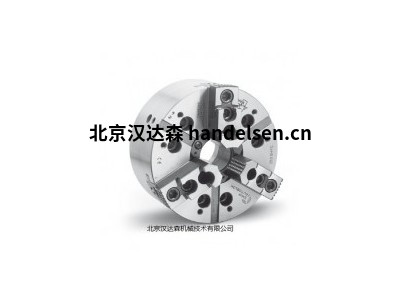

　　SMW Autoblok HG-N 160-46 系列手動卡盤

　　德國SMW-AUTOBLOK專業從事金屬切削機床上工件夾持系統的研發、設計、生產和服務，在全球范圍內為客戶提供標準和定制解決方案。產品具體包括各類動力卡盤、驅動油(氣)缸、中心架、動力刀座等，與數控車床、車銑復合機床、加工中心、數控磨床等配合使用，廣泛應用于汽車、工程機械、航空航天、鐵路、石油天然氣等行業的機械加工中。

　　1. HG-N系列手動卡盤

　　系列特點：

　　鍵槽型

　　手動卡盤尺寸φ160-φ630mm

　　中空

　　快換卡爪

　　3爪

　　HG-N 160-46 擺動直徑mm：194 螺紋尺寸：M8 / 12齒距：4.7行程mm：5.9最高夾持力kN： 60 轉速r.p.m：5500

　　HG-N 210-60 擺動直徑mm：234 螺紋尺寸：M8 / 13齒距：4.7行程mm：6.4最高夾持力kN： 75 轉速r.p.m：4800

　　HG-N 260-81 擺動直徑mm：300 螺紋尺寸：M12 / 15齒距：5.5行程mm：7.4最高夾持力kN：130 轉速r.p.m：4200

　　HG-N 315-102擺動直徑mm：358 螺紋尺寸：M12 / 17齒距：5.5行程mm：9.6最高夾持力kN：180 轉速r.p.m：3500

　　HG-N 400-128擺動直徑mm：426 螺紋尺寸：M12 / 17齒距：5.5行程mm：11.4最高夾持力kN：220 轉速r.p.m：2700

　　HG-N 500-165擺動直徑mm：530 螺紋尺寸：M16 / 34齒距：7 行程mm：11.5最高夾持力kN：250 轉速r.p.m：1500

　　HG-N 630-254擺動直徑mm：685 螺紋尺寸：M16 / 34齒距：7 行程mm：13 最高夾持力kN：250 轉速r.p.m：1000
