Baumüller三相電流同步電動機優勢

三相電流同步電動機DS2 –通過冷卻獲得更多動力

包米勒的同步電動機的電動機名稱為DS。“ DS”是指德語用的三相電流同步電動機（“ Drehstrom-Synchronmotor”）。



三相電流同步電動機的功能原理

這是一臺永久性勵磁同步電動機，因?yàn)檎吃谵D(zhuǎn)子上的磁鐵會產生永久性磁場（北極和南極）。



如果將電流施加到支架（也稱為外殼）中的繞組U，V和W，則該電流會在繞組周?chē)a(chǎn)生磁場。轉子上的該磁場和永久磁場會在北極和南極之間立即吸引，并排斥類似的磁極。這進而引起電動機的旋轉運動。



由于這種電動機結構，殼體和轉子的旋轉磁場頻率始終保持相同。因此，這稱為同步旋轉磁場頻率，因此該電動機稱為同步電動機。相反，外殼和異步電動機的轉子的頻率絕不能相同。因此，這被稱為異步旋轉磁場頻率，因此電動機被稱為異步電動機。



同步電機的動畫

Drehung Drehstrom同步電動機動畫顯示了三相繞組系統。為了更清楚起見，該草圖顯示了一個簡單的永磁體而不是轉子。一旦電流流入繞組，就會如上所述在電動機殼體中產生旋轉磁場。這也流過轉子的永磁體，從而產生轉矩。轉子執行旋轉運動并跟隨磁場的旋轉。

 HR1MV-050GM150

當轉子的磁極與外殼的磁場成直角時，扭矩最大。轉子的位置被檢測并傳輸?shù)綀?zhí)行器。這要求將電流以最佳90度角整形到外殼的繞組中。這也允許改變扭矩的強度。



旋轉變壓器或旋轉編碼器用于位置檢測，并且同時用作位置控制器的實際值。



對于具有最高能效要求的應用

 DS2加速堡盟的軸高為100至200 mm，可為同步電動機提供多種冷卻方法。伺服電機非常適合對能源效率有最高要求的所有應用，例如：



印刷機

包裝機

紡織機

塑料機

裝卸機

特殊機器

通用機械工程

高性能同步主驅動器

DS2帶水冷

得益于創新的水冷卻概念和改進的熱傳遞，包米勒能夠提高其DS2電機的額定功率

堡盟通過其DS2系列提供高達300 kW的同步電動機。得益于創新的水冷卻概念和改進的熱傳遞，包米勒能夠提高其DS2電機的額定功率。結果，塑料和成型機制造商尤其從減少增加安裝空間的機會中獲利。水冷卻的另一個優點是減少了水套的噪音，從而無需采取消音措施。



BaumüllerDS2伺服電機通過提高速度和增強性能而針對塑料和橡膠應用以及印刷，成型和紡織機械進行了進一步優化



如果現場水質不足以進行冷卻，堡盟將為電機提供額外的空氣冷卻。尤其是滿足亞洲市場需求的該版本，堡盟同步電機的防護等級達到IP54，與水冷設計一樣。



除冷卻概念外，包米勒還提供高達3,000 rpm的標稱速度。關于在伺服泵中使用DS2電動機，紐倫堡制造商由此為提高速度的內嚙合齒輪泵的新發展鋪平了道路。使用具有較高轉速的電動機/泵組合可以減小泵和電動機的尺寸。由于較低的系統慣性，這既可以提高經濟效率，又可以提高機器的生產率。



得益于冷卻概念的創新和速度的提高，包米勒DS2三相電流同步電動機的產生提供了功率高達300 kW的強大動態同步電動機，為用戶帶來了生產率的提高，成本的節省，從而帶來了巨大的競爭優勢優點。

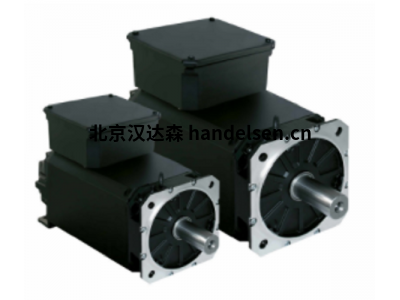

DS2系列三相電流同步電動機

DS2系列三相電流同步電動機設計具有很高的功率密度，很高的效率和很高的動力，因此非常適合機械工程中最苛刻的應用。電機目前有100、132、160和200尺寸。堅固，緊湊的電機在很大程度上無需維護，這是經濟運行的又一優點。





編碼器：旋轉變壓器，SinCos編碼器

可選帶制動器

更高的速度以獲得最佳操作

DS2帶風冷

DS2-132帶風冷

由于具有更高的速度，DS2電機非常適合用作注塑機，橡膠機和成型機中的伺服泵驅動器，以及印刷和紡織機中的主驅動器。由于提高了標稱速度，DS2提供了可在較寬的速度控制范圍內提供的最大扭矩，從而提高了加速度。這樣可以縮短周期時間并提高機器生產率。速度提高帶來的性能提升可實現最佳的電機傳動尺寸，從而提高經濟效益。



可選的內齒軸是DSC，DSP，DSD2和DS2系列伺服電機的另一項改進。該接口版本不需要任何其他昂貴的傳輸元件，例如聯軸器或泵支架。這樣可以降低成本并優化安裝空間?？筛鶕?jù)要求為尺寸為100和132的DS2電機提供此選項。



帶內齒的接口版本省去了昂貴的傳動元件，例如聯軸器和泵支架。該選件適用于DS2，DSP，DSD2和DSC系列伺服電機，可在優化安裝空間的同時降低成本



應用示例：用于注塑機的驅動組件

周期時間短，精度最高，驅動器節能。對于混合動力和全電動注塑機，我們通過聯合開發的概念直接與機器制造商一起確定重要的工業趨勢。為此，我們借鑒了您在細分市場中的豐富經驗。



減少周期時間并降低能源成本



針對峰值負載應用進行了優化的單個驅動器的直流母線系統

緊湊型同步電機，具有不同的冷卻選項，廣泛的速度控制范圍以及高功率和扭矩密度

可能使用并行功能（工具釋放和計量步驟） 注塑機

提高精度和產品質量



具備實時功能的EtherCAT現場總線，實現高度同步定位

極短的總線周期時間可確保在注射過程中實現最佳控制和材料厚度

編碼器信號評估中的過采樣可最大程度地提高異步服務數據和標準以太網協議的定位精度

提高機器可用性



借助EtherCAT現場總線和TCP / IP隧道，可以進行遠程維護和診斷

通過ProDrive參數化軟件中集成的快速傅里葉變換和實時示波器功能，有針對性的診斷選項和控制回路分析

制動至零速后，扭矩的溫和受控下降可防止預緊螺釘?shù)耐蝗会尫?，從而防止螺釘頭損壞
