ROTECH PCR8SVAZ 限位開關



感應器類型：機械式SPDT   觸點：銀-鎳



ROTECH閥門回訊器D系列DRCR8ASAZ



感應器類型：機械式SPDT   觸點：金-鎳



ROTECH閥門回訊器D系列DRCR1ES1HAAZ



感應器類型：機械式SPDT   觸點：銀-鎳



ROTECH閥門自動位置回訊裝置PB系列



PB型產品特點：



1.可選多種材質的端蓋，包括抗沖擊性強的尼龍類，以及可透視的聚碳酸酯類端蓋.



2. 產品緊湊完整，體積小，內部全模塊化，通過支架安裝在執行器和閥門上，擁有設計專利.



3. 指示定位標準化，無需另外調節和設定，使用簡單方便.



4. 特殊透氣膜設計可防冷凝水的形成，保證內部干燥和防腐蝕性能.



5. 有多種樣式的端蓋（Open/Close或LED燈光）、電氣接口可供選擇.



有角行程和直行程可供選擇.



型號： ROTECH閥門回訊器PB系列PCR3VSAZ



感應器類型：機械式SPDT   觸點：銀-鎳



ROTECH閥門回訊器PB系列PCR8MVAZ



感應器類型：機械式SPDT   觸點：金合金



ROTECH閥門回訊器PB系列PCREKOSAVVZ



接近式磁力開關DUNL ,NO







TCR系列是一款結構緊湊完美的閥門位置信號反饋與指示器，有充足空間安裝4個內置機械式微動感應器,4個槽式傳感 器或2個接近式磁力開關或電感式傳感器(最大：M18 x 60mm,包括電纜出口)，可以使所有的相關元件都安裝在殼體內. TCR型的底座下面安裝有銅基的過濾器來平衡內外氣壓,避免溫差過大時在盒內形成冷凝水.TCR的布線完全嵌在底部并 被覆蓋可避免發生線路沖突并保證安全,安裝也簡單和快捷.另外TCR特殊的底座也給電磁閥線路的接入和一體安裝提 供了方便，這樣用戶通過一箜電氣線路就可實現對執行機構的控制和位置信號的捕獲與反饋.TCR型與執行器之間釆用板 接式(NAMUR, VDI/VDE3845標準)的連接.

為應付不同的使用環境，TCR式的上殼體可以用不同的材料制作提供,在工廠內部環境可以使用透明的聚碳酸酯工程塑 料材(Makrolon®)的盒子.在室外和防爆要求的環境下，具有抗紫外線線，耐高溫，抗沖擊和有更低的表面電阻的黑色 的尼龍類工程塑料(Vestamid®)的盒子更加適合.在野外環境，推薦使用鋁合金材料殼體的開關盒.TCR的底座統日采用 黑色的尼龍類工程塑料(Vestamid®).



TCR系列的每一款都能選裝一個半圓形現場可視位置指示器，使現場幾乎每個方向的閥門位置的信號都可以被捕獲，并用不同顏色的表示出來.另外選裝件還有可視窗形蓋,M12電磁閥連接裝置和LED指示燈.







TC式還有4-20mA電流反饋離散控制型和AS-Interface智能型的系列供選擇



TCR產品特點：



1. 設計緊湊完整，安裝定位標準化



2. 信號反饋和指示位置是0-360度可調節



3. 一體化的電氣連接



多樣化的型號供選擇







 ALB系列閥位回訊裝置是Rotech的新設計，它不但具備其他系列的所有特征，而 且提供了更大的容積用于安裝多樣化的功能模塊，電路板和更多的傳感器，還 可在內部組裝兩個不同電壓的開關位置反饋回路，可以互不干擾地進行獨立工 作.典型的案例如過去本安防爆型(Ex i)的信號反饋裝置和與其分開的24V直流 電以及電磁閥的控制的是用兩個盒子來分別安裝的，現在可以組裝在一個盒子 里就可以實現，技術更加先進，成本大幅減低.而且在這里受保護的電磁閥可通 過特殊的電纜實現增安隔爆(Ex ed)或隔爆(Ex d)的防爆應用.另外ALB系列大容 積的特點也是其能安裝更大尺寸的機械式，磁力式開關和傳感器.ALB系列具有增 安隔爆(Ex ed),本安防爆(Ex ia)和粉塵防爆(Ex tb)證書.

ALB式的特點：



•兩套閥門開關位置信號回訊裝置可以在一個盒子里實現



•盒體空間大，釵鏈?zhǔn)胶猩w，現場維護方便舒適



•使用泡沫墊圈密封性能高，壽命長

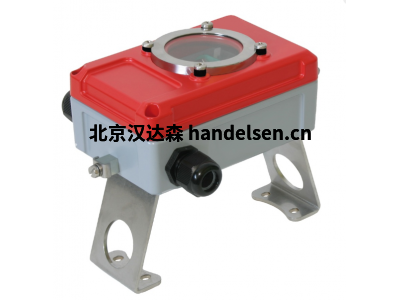

D系列鋁合金A型是一款堅固耐用的閥門位置指示器, 也可內置4?6個機械式微動開關，磁力接近式開關， 或各種接近式傳感器，內置各類功能模塊和線路板 接線方式簡單快捷，最多可有4個接線口，為系統和 電磁閥接線的選擇提供了方便.

DA型系列殼體采用鑄鋁合金材料,抗腐蝕，抗磨損， 耐高溫或低溫，適用于惡劣環境及防爆要求的工況.



DA型系列可實現對執行器和閥門開位和關位信號的 捕獲.另外還可選裝4-20mA模塊來反饋模擬信號，也 可加AS-Interface模塊或其他智能模塊.



DA型系列頂部能選裝一個圓形現場位置指示器，不同 顏色的表示不同閥門位置.DA型底部與執行器之間按 VDI/VDE3845標準連接.



DA型產品特點：



1. 設計緊湊完整，安裝定位標準化



2. 殼體一體化連接，現場維護極其方便



3. 位置反饋根據需要可0?360。調節



4. 系統連接M20X1.5或NPT(F)



5. 高防護奪級IP65/IP67/IP68/IP69K



6. 低溫選項-40°C, -50°C, -60°C



7. 多種防爆形式認證



-隔爆(Ex d)



一本安防爆(Ex ia)



-粉塵防爆(Ex tb）







PB系列采用旋轉式圓蓋把不同形狀和功能的機械式感應器和接近式傳感器都設計裝入結構緊湊的圓柱形盒內，端蓋 殼體有透明聚碳酸酯類工程塑料有抗沖擊的尼龍類工程塑料，盒內布置模塊化，內部功能模塊可將氣動執行機構和閥 門的中間或終端位置的機械轉動轉換成電氣信號，鋸齒狀凸輪機構保證了每個終端位置的抗震性，每個終端都可以在 0°到360。的行程區域進行調節，而且傳感器可以檢測或無檢測地工作.

產品特點：1.可選多種材質的端蓋，包括抗沖擊性強的尼龍類，以及可透視的聚碳酸酯類端蓋.



2. 產品緊湊完整，體積小，內部全模塊化，通過支架安裝在執行器和閥門上，擁有設計專利.



3. 指示定位標準化，無需另外調節和設定，使用簡單方便.



4. 特殊透氣膜設計可防冷凝水的形成，保證內部干燥和防腐蝕性能.



5. 有多種樣式的端蓋（Open/Close或LED燈光）、電氣接口可供選擇.



6. 有角行程和直行程可供選擇.





TCR3MVAMZ

TCR模塊Crouzet 83.161.301W2

蓋?？寺』鼐S斯塔米德

顯示OPEN + CENTER + CLOSE

144/64/70 ,,

Kl.Plan KPM30S7S，不帶控制臺

UR：德國







CR8AAZ0

帶有微動開關的ET模塊Crouzet 83.161.8

鋁制外殼安裝板上的金觸點

125/80/55，可插拔螺絲端子，

電纜密封接頭M20x1.5，無MV連接。

沒有控制臺

德國





限位開關盒的支架

ET4OGSA4，缺點F.大小為4的驅動器，

130x30，f。浪高50





TCR8MVAZM12

帶2個Crouzet的TCR模塊83.161.801

反饋打開+關閉

防護等級IP65

帶金觸點的微動開關

蓋?？寺⊥该?，基礎維斯塔米德黑色，

尺寸144 / 64/70，

系統連接：1個電纜密封套M20x1.5

中壓連接：1x電纜密封套M12x1.5

沒有控制臺

UR：DE





APF3S1AREAZ10

帶P + F SJ3,5-S1N的ALB模塊

II 2G Ex ia IIC T6，PTB 00 ATEX 2049

在鋁制外殼160x82x60中，

帶有封閉蓋和Rotech徽標，

“打開+關閉”顯示

系統連接1x電纜密封套M20x1.5，

帶IP65不銹鋼軸

沒有控制臺

UR：DE





PF3NVAZ

ET模塊P + F SJ 3,5-N

開+關，Vestamid，II 2G Ex ia IIC T6，

PTB 99 ATEX 2219 X

端子圖KPO22N4N（O21）

沒有控制臺

B =終端位置已阻尼

U =無阻尼的終端位置

BL = M20x1.5藍色

SW = M20x1.5黑色

終點位置設定：

彩色電纜密封套：

UR：DE





PF212MNVAZ

帶有2個P + F NJ2-12GM-N的ET模塊

II 2G Ex ia IIC T6 Gb

PTB 00 ATEX 2048 X

反饋打開+關閉

Vestamid外殼120/80/55

Systam連接：1個電纜連接器M20x1.5

端子圖KPO22N4N

沒有控制臺

UR：德國



編碼器

S132E5 / 720系列





ETVD34OAZ14

為引發器ø34準備的ET套件，不帶

線

內置ABS外殼160x80x85

需要控制臺，用于1至4個驅動器

沒有發起人和發起人持有人



TK1A1

組裝與：

安裝套件控制臺TK1A1，高度45毫米，用于

法蘭80 x 30毫米，軸高20毫米，

尺寸1



HPPF2V3E0MVAZ30

代理箱，P + F NBB2-V3-E0

proxi-boxØ80x 70，底座黑色迷彩，蓋罩透明，行程執行器，最大行程。 30毫米

顯示“打開+關閉”位置，接線診斷。 KPS23N4S-E0，含支架

85365080

原產國：德國







型號：

ROTECH　  MBX30PN2

ROTECH　　MBX31PN2

ROTECH　　MBX32PN2

ROTECH　　MBX33PN2

ROTECH　　MBX34PN2

ROTECH　　MBX35PN2

ROTECH　　MBX36PN2

ROTECH　　MBX37PN2

ROTECH　  MBX38PN2

ROTECH    MBX39PN2

ROTECH　　MBX3APN2

ROTECH　　MBX3BPN2

ROTECH　　MBX3CPN2

ROTECH　　MBX3DPN2

ROTECH　　MBX40PA2

ROTECH　　MBX3FPN2

ROTECH　　MBX3GPN2

ROTECH　　MBX3HPN2

ROTECH　　TU4DSAPMVSAZ

ROTECH　　PFF25EMVSAZ

ROTECH　　PF5251MVSAZ

ROTECH　　TPFN412EMVSAZ

ROTECH　　TPFN412EAVSAZ

ROTECH　　TPF2V3EMVSAZ

ROTECH　　TPF3NMSVAZ

ROTECH　　TTU5SNASVAZ

ROTECH　　TPFF25NMVSAZ

ROTECH　　TPFF25NVVSAZ

ROTECH　　TPFF25NAVSAZ

ROTECH　　TCR1VVAZ

ROTECH　　TCR1AVAZ

ROTECH　　TPF3NMVSAZ

ROTECH　　TCR3MVAZ

ROTECH　　PCR3MVAZ

ROTECH　　PCR8MVAZ

ROTECH　　MBX40PA2

ROTECH　　MBX41PA2

ROTECH　　MBX42PA2

ROTECH　　MBX43PA2

ROTECH　　MBX44PA2

ROTECH　　MBX45PA2

ROTECH　　MBX46PA2

ROTECH　　MBX47PA2

ROTECH　　MBX48PA2

ROTECH　　MBX49PA2

ROTECH　　MBX10EM2

ROTECH　　MBX10PM2

ROTECH　　MBX20EX2

ROTECH　　MBX50MP2

ROTECH　　PCR3VVAZ

ROTECH　　PPFF25EPMVAZ

ROTECH　　PPFF25ESMVAZ

ROTECH　　PPFF25EPVVAZ

ROTECH　　PPFF25NSMVAZ

ROTECH　　PPF2V3NMVAZ

ROTECH  　CR3MAZ

ROTECH　　CR8MAZ

ROTECH　　PFN412EVAZ

ROTECH　　PF3NAAZ

ROTECH　　PF5SNAAZ

ROTECH　　188-SUIZRIWK

ROTECH　　ZR236-IIZ

ROTECH 　 3SES200-ID

ROTECH　　1F5225OAZIER

ROTECH　　PFF25NOAZER

ROTECH　　PFF25EOAZER

ROTECH　　TU4DAOAZIER

ROTECH　　KDM12G4PG9

ROTECH　　PFF31EKKOAZ1

ROTECH   開關 TCR3MVAZ

ROTECH   PCR3MVAZ 限位開關

ROTECH   TPF3NVVAZM12+支架80*30*20

ROTECH   PF3NVFAZO+支架80*30*20

ROTECH   PF3NVFAZO

ROTECH   TCR1WAZ TCR-Modul Crouzet 83

ROTECH   ModelNr:TPFF25EMVAZM12

ROTECH   PCR3SVAZ

ROTECH   TCR3MVSAZ

ROTECH   PPF25NPVVAZ

ROTECH   PE4000

ROTECH   TPFF25EMVAZM12

ROTECH   NCN3-F25F-N4P SN:75650097

ROTECH   HPPF2V3Em VAZ15 PB-Modul

ROTECH   PPRF25NPSVAZ

ROTECH   CR3AAZ0 83.161.3

ROTECH   MBX44PA2

ROTECH   TCR3MVAZK SN:60828092

ROTECH   PCR3MVAZ

ROTECH   TCR1VVAZ 防爆型限位器

ROTECH   PF3NVAZ

ROTECH   PF518MNVFAZ

ROTECH   800-A00-000

ROTECH   HPPF3V324MVAZ30

ROTECH   HPPF2V3EMVAZ30

ROTECH   HPPF2V3EMVAZ15

ROTECH   TCR1WAZ 限位開關

ROTECH   AUE-400

ROTECH   PF3EAAZ

ROTECH   83.161.301W2

ROTECH   PAR3MVAZ

ROTECH   PPFF25NSMVAZ

ROTECH   TCR3MVA2K

ROTECH   ALS-200DA,5-240V,300MA,10W

ROTECH   TCR8MVAZ2M12

ROTECH   TCR3WVSAZ

ROTECH   CR3MAZ

ROTECHL  TPFF25EMVAZ

ROTECH   TIF5249MVAZ

ROTECH   TPF2V3EMVAZ

ROTECH   PPF2V3EMVAZSPX

ROTECH   PCR8SVAZ

ROTECH   APL210

ROTECH   TCR1VVAZ TPYE:83.139.1

ROTECH   TPFN412EMVAZ SER:102045001

ROTECH   TCR3MVAZ GROUZET

ROTECH   TCRSMVAAZZ(83.161.301)

ROTECH   TPF2V3EMVSAZ

ROTECH   PFF25EAAZ2

ROTECH   PFF25EAAZ2SCG551A001MS

ROTECH   PFF25EAAZ2控制器與SCG551A001MS

ROTECH   HPPF2V3EMVAZ15
