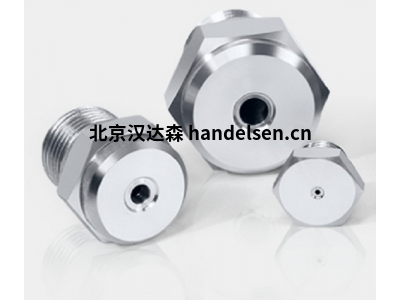

Düsen-Schlick多噴–壓力噴嘴特性及型號



100％無滴漏：  噴嘴針頭通過切斷控制空氣自動而迅速地關閉液體出口。這特別適用于循環噴涂，尤其是在使用加壓液體時，必須避免滴落。



 一、產品特性

全能型增加了靈活性

在過程工程中，主要條件經常變化。因此，SCHLICK Multispray可以與所有當前的霧化技術一起用于兩種物質的噴嘴（扁平噴霧設計和內部/外部混合）和壓力噴嘴（空心錐形噴嘴，全錐形噴嘴，扁平噴嘴和平滑噴嘴）應用。SCHLICK Multispray系列可以使用各種緊湊而靈活的霧化噴嘴。





創新的產品設計，完美噴涂

極容易調整以提供最大的靈活性

具有氣動開/關控制的基本系統，因此100％無滴

完全均勻且可重現的噴涂結果

易于訪問所有組件，大大減少了維護停機時間

模塊化結構，提供多種安裝選擇

表面質量Ra <0.8的功能部件





用作壓力噴嘴

SCHLICK Multispray適配器甚至可以使該噴嘴用作氣動控制的壓力噴嘴，而不會滴落。由于安靜的簡單轉換，實際上消除了由于更換噴嘴單元而造成的停機時間。因此，SCHLICK Multispray可以對新情況做出最快的響應。進行許多不同過程的理想選擇。



連接器

Conrol空氣，G 1/8“（ISO 228）

用于堵頭或液體出口的連接，G 1/4”（ISO 228）

液體，G 1/4”（液體入口），（ISO 228）





用作兩種物質的噴嘴

通過正確組合噴嘴蓋和相關的液體插入物+針，可以僅使用一個噴嘴單元就將所有當前的霧化技術用于兩種物質的噴嘴應用。



連接器

控制空氣，G 1/8”（ISO 228）

液體，G 1/4”（ISO 228）

霧化空氣，G 1/4”（ISO 228）



二、產品型號





1.型號： 121 V

噴霧方式：圓形空心圓錐形

噴霧角度： 15°，30°，45°，60°，78°，90°，120°

容量： 0.014 – 2.5 l / min，3 bar（水）

特性： 軸向空心錐噴嘴，具有很小的孔直徑，非常精細的均勻霧化，并帶有過濾器



2.型號： 553-556

噴霧方式：圓形或方形

噴霧角度： 30°，45°，60°，90°，120°

容量： 0.5 – 6 l / min，3 bar（水）

特性： 軸向全錐噴嘴，帶有大風道的渦流室，對障礙不敏感，耐磨，均勻霧化，即使在液體壓力不穩定的情況下





3.型號： 629

噴霧方式：平滑噴射（無霧化）

噴射角度： –

容量： 0.045 – 3 bar（水）時為6 l / min

特性： 非常精確，影響深遠，平滑噴射



4.型號： 650

噴霧方式：平面噴霧

噴霧角度： 15°，30°，45°，60°，90°，120°

容量： 0.1 – 5 l / min，3 bar（水）

特征： 噴嘴主體帶有可更換的孔板，噴嘴位置可變，細霧化能力低，液體分布均勻







5.型號： 940（圓形噴霧）

噴霧方式：圓形全圓錐形

噴霧角度： 10°– 40°

容量 h ： 1 – 120 l / h

特征： 外部混合，最細的霧化，液體可在一定范圍內吸收或施加壓力



6.型號： 940（平面噴霧）

噴霧方式：橢圓形平面噴霧

噴霧角度： 大約。30°x 70°

容量： 1 – 120 l / h

特征： 外部混合，最細的霧化，液體可在一定范圍內吸收或施加壓力



7.型號： 930

噴射方式：橢圓形平面噴射

噴射角度： 10°– 90°

容量： 1 – 60 l / h

特征： 外部混合，最細的霧化，可以使用霧化空氣的噴射特性在特定范圍內吸收液體，或與壓力





8.型號： 930 Pro ABC

噴霧方式：橢圓形扁平噴霧

噴霧角度： 大約。60°

容量： 3 - 180升/小時

特點： 外部混合，新的專利的空氣帽（防須帽）防止積聚在空氣帽產物殘?jiān)?/div>
