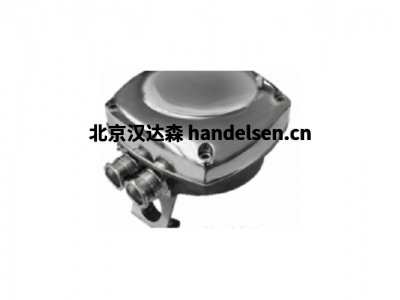

ROTECH球閥限位開關產品介紹

　　帶有微動開關的ET模塊Crouzet 83.161.8



　　鋁制外殼安裝板上的金觸點



　　125/80/55，可插拔螺絲端子，



　　電纜密封接頭M20x1.5，無MV連接。



　　沒有控制臺





Rotech 限位開關、球閥限位開關 、回訊器、行程反饋開關、傳感器



Rotech 產品型號：



Rotech MBX30PN2



Rotech MBX31PN2



Rotech MBX32PN2



Rotech MBX33PN2



Rotech MBX34PN2



Rotech MBX35PN2



Rotech MBX36PN2



Rotech MBX37PN2



Rotech MBX38PN2



Rotech MBX39PN2



Rotech MBX3APN2



Rotech MBX3BPN2



Rotech MBX3CPN2



Rotech MBX3DPN2



Rotech MBX40PA2



Rotech MBX3FPN2



Rotech MBX3GPN2



Rotech MBX3HPN2

 *ROTECH由亨氏.彼得斯（Heinz Peters）于1990年成立。



*ROTECH這個名稱由旋轉和技術這兩個詞組成，代表著對旋轉技術的關注。



*從一開始，ROTECH就試圖開拓新領域并為客戶創建新的解決方案。



*如今，ROTECH已經成為執行器配件的市場導者。



*ROTECH位于卡爾德魯厄附件的埃特林根（北/南和東/西高速公路交匯處）。



 、ROTECH產品展示



限位開關盒:TCR級/ET級/COM級/ALB級/FMV級/D級/PB級



配件



氣動元件



三、TCR級系列特點



描述



TCR級是與我們的客戶緊密合作開發的。與普通技術相比，纖薄的設計為用戶提供了很多優勢。



技術數據



尺寸：144*64*70（不帶視覺信標），160*62*80（帶視覺信標）



房屋：vestamid(基地），Macrolon/維斯塔米德/鋁（封面）



防護等級：IP65(帶呼吸膜），IP67/IP68(不帶呼吸膜）



細節



超博設計，但可以安裝4個微型，2個插槽式或2個接近開關



防震和防踩踏電纜入口，防漢電纜密封套



底座的下部設有通風和除氣膜，可避免因溫度差異而出汗。



防爆等級



借助內置的微動開關或傳感器，可以在氣體防爆區域1和2（類別2G和3G）以及粉塵防爆區域21和22（類別2D和3D）中使用。 對于粉塵防爆區域21，還需要使用安全性更高的版本（Ex e）的外殼。



環境溫度



低溫設計：最大-25°攝氏度



高溫度100°攝氏度



證書和批準



EAC ,SIL2



產品變體



外殼蓋：密閉蓋(馬龍，馬甲，鋁），視覺面板或視覺信標（黃色/紅色）



軸：不銹鋼（1.4305） oder工藝 塑料（POM）



電纜密封套數量：系統連接1*M20*1.5,電磁閥連接1*M12*1.5



夾鉗：最大10個端子排1.5mm2









為應付不同的使用環境，TCR式的上殼體可以用不同的材料制作提供,在工廠內部環境可以使用透明的聚碳酸酯工程塑 料材(Makrolon®)的盒子.在室外和防爆要求的環境下，具有抗紫外線線，耐高溫，抗沖擊和有更低的表面電阻的黑色 的尼龍類工程塑料(Vestamid®)的盒子更加適合.在野外環境，推薦使用鋁合金材料殼體的開關盒.TCR的底座統日采用 黑色的尼龍類工程塑料(Vestamid®).



TCR系列的每一款都能選裝一個半圓形現場可視位置指示器，使現場幾乎每個方向的閥門位置的信號都可以被捕獲，并用不同顏色的表示出來.另外選裝件還有可視窗形蓋,M12電磁閥連接裝置和LED指示燈.







TC式還有4-20mA電流反饋離散控制型和AS-Interface智能型的系列供選擇



TCR產品特點：



1. 設計緊湊完整，安裝定位標準化



2. 信號反饋和指示位置是0-360度可調節



3. 一體化的電氣連接
