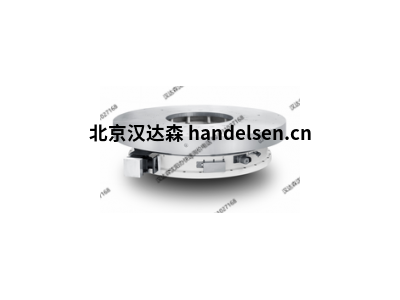

　　FIBRO于1962年開發了面向國際市場的帶有齒(條)輪嚙合系統的旋轉分度臺FIBROTAKT。它是專為精確的分割和大切削力設計研發。FIBROTAKT設計的齒輪嚙合系統內的鎖緊裝置保證了設備長期擁有高精度和高剛性。不同的實施方案和驅動器類型使得在各種使用情況下都是極優的設備選擇。用于回轉式輸送機FIBROTAKT®內置回轉工作臺有著極短響應時間 - 即使是重型結構 - 和極高的精度和剛度。

　　應用范圍

　　§ 高精度定位可達±1"，可重復精度±0.1"

　　§ 無需NC控制

　　§ 液壓，電動或氣動驅動和控制

　　§ 也可以作為集成機器結構內的內部裝置，如專用回轉式輸送機

　　優勢特性

　　§ 高精度FIBRO齒輪嚙合系統有著極佳的幾何精確度

　　§ 嚙合系統的液壓鎖緊有著極高傾斜剛度

　　§ 平板設計提供了超大工作區域

　　§ 強勁的耐磨設計，使用壽命長，低維護

　　§ 超大的尺寸范圍，可配備分度盤直徑達3,000毫米

　　§ 傳輸負載可達15噸

　　§ 幾十年經驗證明：轉臺領域的先行者為您的生產提供安全的設備

　　驅動器類型:

　　氣動驅動器

　　適用于中小型運輸負荷，索引時間短，索引頻率高的情況

　　液壓驅動器

　　用于高運輸負載，短索引時間和高索引頻率的情況

　　電驅動

　　用于需要最短索引時間和小或隨機索引步驟的應用程序中。 這里，每個索引位置可以在齒數內以任何順序調整。

　　控制:

　　氣動FIBROTAKT®的內部控制

　　控制閥內置于外殼內。 啟動脈沖通過遙控器或外殼上的啟動按鈕啟動; 從而開始運動。

　　氣動和液壓FIBROTAKT®的外部控制

　　通過外部電氣控制和外部控制閥進行排序。 齒條和升降臺/鎖的位置由內置限位開關控制。

　　電動FIBROTAKT®的外部控制

　　使用CNC控制，可以按任何順序執行可能的索引步驟。 定位通過電機上的旋轉編碼器進行。

　　升降/不升降桌面

　　升降臺

　　在定位過程中，桌面提升離殼體約3到4毫米。

　　簡單，剛性的設計和最高的精度

　　使用時，大件物品或沒有足夠的空間用于提升行程時使用。

　　內置回轉臺版本

　　其他選項

　　旋轉分配器，實現氣動，液壓或電氣介質

　　移位控制

　　位置保護

　　位置檢測

　　阻尼壓力監測

　　額外的臺面可達Ø3,000毫米

　　FIBROTAKT®標準

　　氣動驅動器

　　液壓驅動器

　　電驅動

　　BUILT-IN轉臺
