Grindaix噴嘴 LD-50 用于機床沖洗

產品優勢

• 噴嘴防止機床屑堆積

• 低潤滑量下可觀的清潔效果

• 角和角沖洗干凈

• 減少人工清潔工作

• 易于組裝



產品信息：

在機床操作期間，切屑?xì)埩粑飼e聚在機床中。通常需要手工費力地清除這些沉積物，因?yàn)樵谧顗牡那闆r下，這些沉積物甚至可能導致機器故障。此外，由于機床中潤滑油冷卻劑流動條件的變化，會損害機床的熱增長并導致生產錯誤。

用潤滑油冷卻劑進行清潔是防止在機床的工作臺以及測量探針，蓋板和固定架上出現不希望的切屑沉積的一種方法。

但是，完全不適合的解決方案通常用于機床沖洗，例如通過塑料球閥調節的夾緊管端。潤滑劑冷卻劑出口的正確方向同樣具有決定性的作用，因?yàn)殄e(cuò)誤的位置和尺寸意味著并非所有區域都被可靠地沖洗?？偟膩碚f，這導致不必要的高潤滑劑消耗，而在大多數情況下清潔性能不足。結果導致了不可靠的沖洗過程的高昂成本，因?yàn)橄牡拿可凉櫥瑒├鋮s劑都必須進行冷卻和清潔，這會浪費您的錢–由設計不良的機床沖洗造成的！

我們經驗豐富的噴嘴專家開發了Grindaix噴嘴，可以高效，高效地設計機床沖洗。

Grindaix的沖洗噴嘴的特點是出色的清潔性能和最小的潤滑劑冷卻劑消耗。我們可以通過設計為開槽噴嘴的通道沖洗器或旋轉式角落沖洗器來優化您的機床沖洗系統。當然，我們針對沖洗應用的噴嘴解決方案是根據您的特定應用定制的。我們提供所有所需寬度的沖洗噴嘴。



Grindaix噴嘴堅固耐用，因?yàn)樗鼈兺耆蓛?yōu)質耐磨材料制成。為了充分利用我們的Grindaix清潔噴嘴的節省潛力，我們建議僅在機器不運行時才使用機器床沖洗。

GRINDAIX噴嘴5100-5105系列

北京漢達森優勢供應德國GRINDAIX噴嘴

德國GRINDAIX公司是一家機床節油噴嘴制造商，在grindaix的幫助下，您將避免金屬加工過程中的所有潤滑冷卻液浪費！ 基于我們開發的獨特測量和評估技術，我們能夠詳細計算您的潤滑冷卻液系統中潛在浪費量，并能生成并實現持久有效的優化方案。我們特別重視提供全套專業的服務——從初分析和結果實施到必要特殊組件的生產和運用。 請相信來自德國的專業團隊——相信您的grindaix技術團隊！





德國GRINDAIX產品類別：



機床冷卻系統、機床噴嘴、針形噴嘴、成形噴嘴、修整噴嘴、高壓噴嘴等



產品示例型號：ND-100-E,ND-28-E,ND-250K-SS-E



格林戴克斯機床節油系統：



系統簡介:



　　本系統是采用小型泵、小型過濾設備及針形噴嘴組成的穩定的潤滑冷卻系統。由德國技術工程師根據生產工藝所需的潤滑冷卻液數量與實際使用量評估潤滑冷卻液供給系統的適用性和資源的浪費率，并為您定制更為節約的節油系統。



本系統適用于所有類型的機床。



相關參數：



1，根據生產工藝/機械(潤滑冷卻液容量和供給)，確定潤滑冷卻液的需要量。



2. 檢查潤滑冷卻供給系統(噴嘴)——適用/不適用/摩擦值/幾何特征。



3. 確定管道系統中不必要的摩擦損失(閥門、導管、法蘭等)



4. 設計所需的泵(壓力/流量/固定/變頻控制)



5. 分析現有擬過濾系統



6. 分析現有/擬排氣系統



7. 評估/技術文檔



    a) 系統穩定性(性能/損耗)



　　b) 可實施性的評估



　　c) 投資計算/攤銷



8. 潛在節約的成本(> 20萬元/年) 協商決定具體的節約措施。



GRINDAIX ND-100-E



GRINDAIX ND-28-E



GRINDAIX ND-250K-SS-E



GRINDAIX ND-50-E



GRINDAIX ND-SK-B-Nr



GRINDAIX ND-400k-SS-E



GRINDAIX ND-600k-SS-E







Grindaix撓性鉸接金屬管系統– gFlex

產品優勢

• 潤滑穩定性最高可達50 bar的壓力穩定性和密封性

• 最小壓力損失

• 機械預張緊的基本元件，操作簡單

• 耐腐蝕

• 模塊化設計，可變組合

• 可與所有Grindaix 針嘴組合使用

• 含稅 gFlex特性曲線和冷卻液顯示器的連接





產品信息：

gFlex – Grindaix GmbH的鉸接金屬管系統是專門為在CNC磨床中供應潤滑液而開發的。由于其特殊的結構，gFlex鉸接金屬管具有最佳的流動性能和最大的柔韌性。這樣，gFlex鉸接金屬管中的管摩擦阻力可保持最小。



鉸接的金屬管在最高50 bar的工作壓力下具有位置穩定性。盡管r = 60 mm的彎曲半徑較小，鉸接式金屬管的內部橫截面最大為12.4 mm，因此可在最小壓力損失的情況下確保最大的體積流量。鉸接式金屬管的特殊設計使組裝變得簡單，因?yàn)榛驹呀?jīng)進行了機械預緊，從而使在磨床中的對準變得更加容易。gFlex組件可以以高度可變的方式相互組合。gFlex產品范圍包括許多適配器，可作為您的磨床的接口。除此之外，鉸接式金屬管系統與所有Grindaix噴嘴兼容，因此，通過將我們的噴嘴和進給解決方案相結合，我們可以為您的加工任務提供最佳的供應情況。

Grindaix提供的所有產品都與工業4.0應用程序兼容，因此gFlex鉸接金屬管同樣具有壓力傳感器連接和適用于所有管系統長度的特性曲線。這樣，您就有機會將gFlex鉸接金屬管與潤滑冷卻液測量和控制系統（例如  Coolant Display）一起使用。借助gFlex特性曲線，您可以根據過程所需的體積流量正確設置Grindaix噴嘴的供應量。



所有這些使gFlex成為磨削及其他領域所有機床的最佳鉸接金屬管系統。我們很樂意為您的加工設備生成單獨的報價。









Grindaix潤滑劑雙噴嘴ND-SK-65-1672

產品優勢：



·         潤滑劑需求量低



·         高潤滑劑冷卻劑出口速度



·         清潔砂輪



描述：



這種雙噴嘴實現了冷卻和清潔的一體化。Grindaix針狀噴嘴可確保較高的潤滑劑冷卻劑出口速度，從而使?jié)櫥瑒├鋮s劑可靠地進入加工區并提供足夠的冷卻。另外，使用了多個潤滑冷卻劑高壓噴嘴，它們避免了砂輪的負荷。一方面，這改善了研磨結果，另一方面，導致了研磨輪的使用壽命增加。為了使?jié)櫥汗?yīng)噴嘴達到最佳位置，我們建議使用冷卻液指示器。







產品信息：

使用我們的特殊Grindaix雙噴嘴，可以有效地清潔加工現場，同時確保為磨削過程提供足夠的潤滑劑冷卻劑，以有效地冷卻加工現場。

就在加工現場之前，消除了砂輪表面的堵塞，并且在自由孔中填充了潤滑冷卻劑。雙噴嘴適用于油和乳液?？梢詾樗形佪喓妄X輪幾何形狀提供噴嘴輪廓。

雙噴嘴可用于各種研磨過程，例如表面，輪廓和生成研磨。由于圓柱蝸桿蝸桿的旋轉運動，潤滑油冷卻劑隨后被引導到加工現場。清潔和冷卻的結合在研磨過程中具有以下優勢：

1. 在加工現場之前，將不需要的異物在高壓下從砂輪上沖洗掉。

2. 自由的毛孔充滿了新鮮的潤滑劑。

3. 更多的潤滑劑進入加工現場（更好的冷卻效果）。



Grindaix雙噴嘴配有針狀噴嘴和特殊的清潔噴嘴。



通過針狀噴嘴，潤滑冷卻劑有針對性地以高出口速度（取決于磨削過程）進入加工位置。清潔噴嘴與磨輪最佳對齊，從而徹底沖洗掉工件和/或磨輪上的雜質。雙噴嘴可以在冷卻液指示器的幫助下對齊。它位于提供的支架上，可以非常精確地設置針狀噴嘴。精確對準很重要，因此潤滑冷卻劑射流進入加工位置，并且不會在未使用狀態下進入潤滑冷卻劑循環。有關更多信息，請查閱我們的傳單。如果您對我們的雙噴嘴技術有任何疑問，我們的潤滑劑專家將非常樂意為您提供幫助。









Grindaix冷卻液保護器-保護您的噴嘴

產品優勢

• 最佳的耐磨保護

• 防止在組裝/拆卸過程中損壞





產品信息：

我們可以為幾乎所有的噴嘴幾何形狀提供磨損保護。在這里我們區分

1.防止磨損耐磨

板可以最好地保護我們的潤滑冷卻劑噴嘴，使其免受出口射流的磨蝕，該出口射流包含磨粒和隨砂輪旋轉的切屑。對于高磨蝕性應用，耐磨板可根據其幾何設計提供超硬耐磨保護涂層。

2.防止在組裝/拆卸過程中受到損壞

我們的金屬穩定器保護針頭并將其固定在穩定的位置。對于非常長的針頭，它們可以在噴嘴末端使用，也可以在針頭長度的中間使用。



德國Grindaix公司是一家機床節油噴嘴制造商，在grindaix的幫助下，您將避免金屬加工過程中的所有潤滑冷卻液浪費！ 基于grindaix開發的獨特測量和評估技術，grindaix能夠詳細計算您的潤滑冷卻液系統中潛在浪費量，并能生成并實現持久有效的優化方案。grindaix特別重















產品優勢grindaix噴嘴



•冷卻潤滑劑無法以有針對性和可重復的方式到達加工點



•磨蝕，對地面部件的熱損傷



•冷卻液供應不當會限制您的生產效率



•使用過量的冷卻潤滑劑



•泵和低效KSS外圍設備的運行成本非常高



•生產裝置的二氧化碳平衡不良



•冷卻液排出速度快



•切割現場的有針對性供應



•所有型材匹配的噴嘴形狀均適用于所有制造工藝



•在壓力，流速，出口速度方面使用最佳KSS



•減少過濾量



•減少工具磨損



•提高您的工作效率



•避免浪費



•改善您的碳足跡



外圓磨削



•外圓磨削涉及各種帶或不帶圓周的零件編輯了正面，以及各種砂輪輪廓。



•針式噴嘴可以直線布置用于圓柱形加工或加工可以使用正面或復雜的輪廓進行定制。



•應用示例：軸部件，卡盤部件，變速箱，凸輪軸，曲軸，噴油器等。



•還提供快速連接器



•無心磨削通常涉及使用非常大量的冷卻液，使用噴針噴嘴可以減少高達70％的冷卻液。 整個研磨間隙完全供應。



•我們將磨削間隙長度映射到幾個單獨的噴嘴，這些噴嘴可由歧管塊供給并控制每個可變流量研磨區域（例如，粗加工/褪色區域）。



•grindaix為您提供完整的系統，包括噴嘴塊，分配器塊和機器附件。



•適用于切槽和連續磨削操作中的所有圓柱形和異型部件。

Grindaix噴嘴 LD-50 用于機床沖洗



Grindaix   ND-SK-7-4951

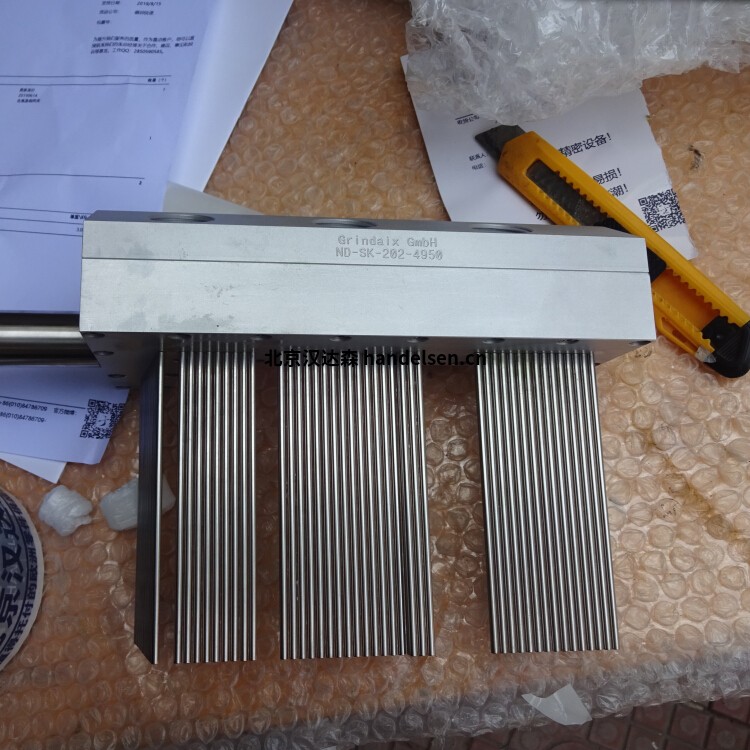

Grindaix   ND-SK-202-4950



Grindaix   ND-50-E



Grindaix   3D-SK-80-5494



Grindaix   3D-SK-80-5494



Grindaix   3D-SK-62-6082



Grindaix   3D-SK-77-6083



Grindaix   ND-DB-SK-38-236



Grindaix   ND-DB-SK-35-3131



Grindaix   ND-DB-SK-260-3129



Grindaix   ND-DB-SK-35-3132



Grindaix   3D-SK-98-6084



Grindaix   3D-SK-52-6072



Grindaix   3D-SK-62-6082



Grindaix   ND-SK-20-2694



Grindaix   ND-SK-31-5187



Grindaix   ND-DB-SK-36-3539



Grindaix   ND-SK-35-3475



Grindaix   ND-DB-SK-253-1082



Grindaix   ND-20



Grindaix   ND-28-E



Grindaix   ND-28-E



Grindaix   ND-SK-36-763



Grindaix   ND-SK-45-1201



Grindaix   ND-60



Grindaix   ND-DB-SK-52-804



Grindaix   ND-DB-SK-14-999



德國Grindaix格林戴克斯機床噴嘴產品種類：


增壓站


最小的潤滑冷卻油消耗


控制變量：控制潤滑冷卻油噴嘴壓力/潤滑冷卻油出口速度


精準的泵


可根據各生產環節的技術要求控制頻率


最小反應時間<300毫秒


避免壓力沖擊  無需節流器，閥門


壓力SPECIFI陽離子或流量，通過控制面板調節固定


壓力傳感器通過壓力設定值控制每個噴嘴（Grindaix特性曲線）


顯示：當前轉速，壓力，流量能源消耗，二氧化碳消耗


噴嘴


無熱元件損壞


刀具壽命增加


更高的生產力


較小的潤滑冷卻油過濾設施，潤滑冷卻油冷卻系統


德國Grindaix格林戴克斯機床噴嘴常見型號：


Grindaix ND-100-E


Grindaix ND-28-E


Grindaix ND-250K-SS-E


Grindaix ND-50-E


Grindaix ND-SK-B-Nr


Grindaix ND-400k-SS-E


Grindaix ND-600k-SS-E


Grindaix VB-250


Grindaix ND-MB


Grindaix NDR-G


ND-SK-120-1437


vollmontierte Nadeldüse 120mm,


Sonderkonstruktion


ND-DB-SK-76-3540


ND-DB-SK-36-3539


ND-SK-35-3475


ND-DB-SK-253-1082


過濾器


依據客戶的要求精確測定過濾解決方案


成本低


自動反沖洗


精良的過濾質量


符合EN標準的安全測試


空氣濾清器


有效的提取性能：高達1200立方米/小時（模塊化擴展的方式達到7,200立方米/小時）


本機可直接安裝


通過可選的EC技術能耗非常低
