Walther-Werke插頭和連接器產品性





現在，我們的IEC 60309 60安培插頭和連接器帶有新的后殼。以前，銷釘和套筒后殼僅提供20 amp和30 amp版本。 60安培版本提供3、4和5線配置，分別具有“防濺”（IP 44）和“水密”（IP 67）兩種。



全球互換性





Walther的銷釘和套筒裝置均按照IEC 309-1和309-2規范制造，并且可以與世界各地的符合IEC標準和顏色編碼系統的其他制造商互換。不符合這些標準的制造商具有自己的專有配置，并且插頭與其他銷釘和套管產品不兼容。選擇專有配置后，您將鎖定在一個源中。指定IEC 309-1和309-2設備可提供便利和靈活性，工業和商業用戶無需考慮即可接受。



Walther Pin和Sleeve設備在全球范圍內提供互換性

IEC 309-2配置提供額外的安全性

安全





用于插頭或（入口）和插座（或連接器）的IEC 309-2配置為單額定值，以確保具有相同電壓和安培數的設備正確配合。實際上不可能耦合不同電壓和/或安培數額定值的插頭和插座。設備的大小由安培數額定值確定，并用顏色編碼以安全配對。額定電流不同的針形和套筒式插頭和連接器不兼容，因為尺寸會有所不同。



許多不符合IEC標準的專有銷和套管配置都旨在容納多個電壓系統?？赡軙o意間將連接到設計為在一個電壓系統上運行的設備的導線插頭插入帶有不同電壓接線的插座中。電壓不匹配可能會對設備造成輕微甚至嚴重的損壞或對操作人員造成人身傷害，因此不被視為安全的電氣實踐。







IEC 309-2類型的單個額定Pin＆Sleeve設備的電壓由相對于位于外殼底部的鍵槽的超大凹型接地觸點的位置確定。鐘面用于表示特定電壓系統的接地套管的位置，例如480 VAC插座或連接器將在7點鐘位置放置超大的接地套管。插頭或入口上的相應接地針位置是母設備的鏡像。電壓系統不匹配的設備根本無法配合。每個設備上均明確標有打算使用的電壓系統。下方鏈接上的圖顯示了每個電壓系統的鍵控位置和顏色編碼。國際評級。絕緣外殼由耐沖擊的尼龍材料制成。非金屬設備盡管不易濫用且耐腐蝕，但它還是不導電的，從而提高了產品的安全性。



額定電壓為60安培及以上的插頭和插座，通過插頭上的導向銷和插座上比主銷短的陰型套筒，具有“電氣互鎖”功能。先導銷和凹形套筒最后接觸，然后先斷開接觸。當導向銷和套筒配合時，該程序將打開電源，并在相觸點脫離之前關閉電源。這樣可以防止在負載下接通或斷開電路。



電氣聯鎖





額定電壓為60安培及以上的插頭和插座，通過插頭上的導向銷和插座上比主銷短的陰型套筒，具有“電氣互鎖”功能。先導銷和凹形套筒最后接觸，然后先斷開接觸。當導向銷和套筒配合時，該程序將打開電源，并在相觸點脫離之前關閉電源。這樣可以防止在負載下接通或斷開電路。







常用型號：

Walther-Werke 269505

Walther-Werke FW210502CC

Walther-Werke FW210507CC

Walther-Werke FW210508CC

Walther-Werke FW211506PH

Walther-Werke FW211501PH

Walther-Werke FW211502PH

Walther-Werke FW211503PH

Walther-Werke FW211504PH

Walther-Werke FW211505PH

Walther-Werke E2TG01M420C0

Walther-Werke E2TG01M520C0

Walther-Werke 700103

Walther-Werke 700104

Walther-Werke 700105

Walther-Werke 700110

Walther-Werke 700116

Walther-Werke 700132

Walther-Werke 700203

Walther-Werke 700204

Walther-Werke 700210

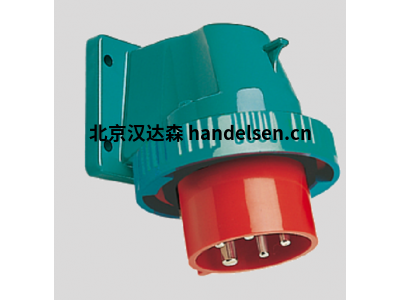

Walther提供各種插頭，插座，連接器和插座，具有最高質量和防濺水和防水設計完整性，防水（IP67）設備設計用于要求安全，易用的最苛刻環境使用可靠性和耐用性。這些設備可以承受沖擊和振動，并提供全面的保護，防止污垢，灰塵，水柱甚至臨時浸水。防水設備的額定電流為20、30、60和100安培（北美），額定值為16、32、63和125安培（國際）。



防濺（IP44）設備適合并建議用于各種輕工業環境，并提供全面的保護，防止與帶電部件接觸，損壞污垢和灰塵以及濺水。防濺設備可提供防水產品中的許多重型結構特征，但更經濟



CEPRO電源與控制





Walther的Advanced系列CEPro連接器在一個插頭和插座系統中將電源和控制，監視和感測觸點結合在一起，CEPro是插頭和插座系統的商標，它可以在一個緊湊的系統中同時傳輸電源和控制信號。 兩個插頭和插座系統-一個緊湊的解決方案。 CEPro設備可在負載下插拔。



該系統非常適合同時使用或使用電源和控制系統的裝置和機器。 例如：



生產計劃系統（PPS）

計算機集成制造（CIM）。

例如，其他應用程序通過Netware備份系統連接到最終用戶，例如：



起重機控制

燈光和舞臺控制

容器控制
