GEFEG-NECKAR 齒輪產品系列

齒輪是用于將機械輸入變量（驅動）轉換為機械輸出變量（輸出）的機器元件。從這個意義上講，它們也稱為機械轉換器（變壓器）。如果主要目的是傳遞動力和運動（扭矩和速度），則它們稱為傳動齒輪箱。如果沿特定路徑引導目標點，則使用術語“制導裝置”。使用Gefeg-Neckar產品系列的變速箱齒輪，可以在大多數應用中調節電動機的高速和低扭矩，以匹配被驅動的機器。



產品系列：

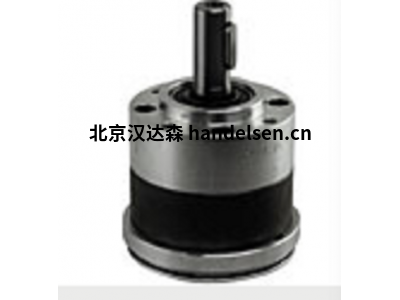

1.行星齒輪PM 30

階段 最高 徑向力 最高 軸向力 最大輸入速度

1個 40 N 10 N 3000轉

2 70 N 20 N 3000轉

3 100牛頓 30牛 3000轉

4 130牛 40 N 3000轉





2.行星齒輪PM 40

階段 最高 徑向力 最高 軸向力 最高 輸入速度

1個 160牛 50牛 3000轉

2 230牛 80 N 3000轉

3 300牛 110牛 3000轉





3.行星齒輪PM 50

階段 最高 徑向力 最大軸向力 最高 輸入速度

1個 200牛頓 60牛 3000轉

2 320牛 100牛頓 3000轉

3 450牛 150 N 3000轉





4.行星齒輪PM 60

階段 最高 徑向力 最高 軸向力 最高 輸入速度

1個 240牛 50牛 3000轉

2 360牛頓 70 N 3000轉

3 520牛 120牛頓 3000轉



5.行星齒輪PM 80

階段 最高 徑向力 最高 軸向力 最高 輸入速度

1個 400牛 80 N 3000轉

2 600牛頓 120牛頓 3000轉

3 1000牛 200牛頓 3000轉





6.蝸輪蝸桿GS 1

最高 徑向力 最高 軸向力 最高 輸入速度

40 N 40 N 4500轉





7.蝸輪GS 3

最高 徑向力 最高 軸向力 最高 輸入速度

200牛頓 100牛頓 4500轉





8.蝸輪S 345

最高 徑向力 最高 軸向力 最高 輸入速度

100牛頓 50牛 4500轉





9.蝸輪S 567

最高 徑向力 最高 軸向力 最大輸入速度

200牛頓 100牛頓 4500轉





10.蝸輪S 668

最高 徑向力 最高 軸向力 最高 輸入速度

200牛頓 100牛頓 4500轉





11.蝸輪S 769

最高 徑向力 最高 軸向力 最高 輸入速度

300牛 150 N 4500轉





12.蝸輪SC 401

最高 徑向力 最高 軸向力 最高 輸入速度

500牛 260牛 4500轉





13.蝸輪SC 401 H

最高 徑向力 最高 軸向力 最高 輸入速度

500牛 260牛 4500轉



14.正齒輪M 10

最高 徑向力 最高 軸向力 最高 輸入速度

400牛 40 N 5000轉





15.正齒輪M 189

最大徑向力 最高 軸向力 最高 輸入速度

400牛 50牛 4500轉





16.正齒輪M 67

最大徑向力 最高 軸向力 最高 輸入速度

300牛 40 N 4500轉





17.正齒輪M 7

最高 徑向力 最高 軸向力 最高 輸入速度

300牛 40 N 5000轉





18.正齒輪Z 5

最高 徑向力 最高 軸向力 最高 輸入速度

90 N 5 N 5000轉





19.正齒輪Z 6

最高 徑向力 最高 軸向力 最高 輸入速度

220牛頓 22牛 5000轉





20.正齒輪Z 67

最高 徑向力 最高 軸向力 最高 輸入速度

220牛頓 22牛 4500轉





21.正齒輪Z 8

最高 徑向力 最高 軸向力 最高 輸入速度

400牛 40 N 5000轉





22.正齒輪Z 89

最高 徑向力 最高 軸向力 最高 輸入速度

400牛 40 N 4500轉





這種衛生設計驅動器的優勢在于，沒有可以積聚顆粒的地方或空間（這要?dú)w功于：圓形邊緣，隱藏的螺釘和精細旋轉的表面）。因此，我們的解決方案滿足衛生或耐腐蝕的特殊要求。當然，在電動機和變速箱中使用不銹鋼作為完整的機箱底盤并確保IP69K的高度防護始終是一個挑戰。面對這個問題的極耐腐蝕材料根本沒有很強的導熱性。為了以非常緊湊的單位/尺寸獲得所需的電動機功率，我們所有的電動機設計都是定制的。對于最不同的應用（例如，游泳池蓋加氯化水），我們使用最合適的不銹鋼材料。您可以使用不銹鋼制成的所有無刷電動機和齒輪電動機。無論是行星齒輪還是蝸輪蝸桿-Gefeg Neckar始終可以使用不銹鋼或封閉式。
