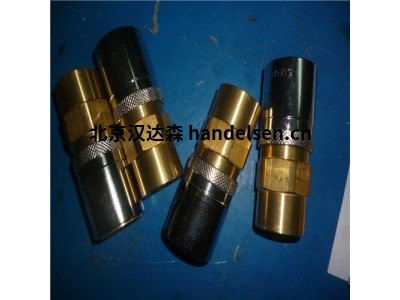

Staubli快速和干式分離接頭ADS 11.1102

無論使用何種冷卻液，使用條件，操作環境以及成本和生產率因素，為每種應用選擇最佳的溫度控制解決方案至關重要。的寬范圍史陶比爾的快速釋放聯接器，無論是全流直徑或無溢漏，具有尺寸范圍從3mm至65mm，將提供長期可靠性。




1.高溫快速接頭HTI

應用領域

高溫控制電路的連接，特別是在注塑機和壓鑄機上的連接



為了滿足塑料注射的苛刻要求，史陶比爾開發了HTI，該連接器可承受高達300°C的溫度。HTI 快速接頭滿足所有安全要求，并具有雙作用鎖定系統。設計為免維護，快速接頭在流體流中沒有密封。在各種領域進行溫度控制的理想選擇，包括塑料注射，冶金（壓鑄，鋼鐵），玻璃，復合材料，鋁和鎂壓鑄件…



技術指標



公稱直徑DN（mm）：從09到25

最大允許壓力*：12 bar（174 PSI）



液體



傳熱流體



施工



不銹鋼



其他特性



兩種類型的密封件（碳氟化合物或全氟彈性體）



*取決于型號和運行條件



2.全流量快拆接頭RPL

應用領域

溫度控制回路的連接，特別是注塑機上的模具冷卻線



經濟， 高效和全面，這種快速連接范圍還包括簡單的套筒，橋件，延伸件和彎頭。紅色和藍色環確保即時識別冷熱水回路。RPL 快速接頭還具有安全鎖定和自動連接功能。



技術指標



公稱直徑DN（mm）：從06到12

最高允許壓力*：10 bar（145 PSI）



液體



熱水或冷水



施工



鍍鎳黃銅



其他特性



提供直閥插座



3.全流量快速接頭GPL，適用于所有類型的流體

應用領域

主要供應溫度控制液



GPL 快速接頭是大型流體管線的理想選擇，為連接高流量回路提供緊湊而經濟的解決方案。GPL 符合人體工程學設計，帶有自動鎖定銷，因此非常耐用，因此可以確保許多活動領域的長期可靠性。



技術指標



公稱直徑DN（mm）：25至50

最高允許壓力*：10 bar（145 PSI）



液體



水，天然氣，丙烷，溶劑等



施工



插座主體和主要部件采用鍍鉻黃銅制成；不銹鋼彈簧和鎖定銷

插入經過處理的高電阻鋼

兩種密封件



其他特性



也提供專門用于鐵路應用的版本。

產品型號：



　　Staubli ADS 11.1102



　　Staubli ADS 11.1103



　　Staubli ADS 11.1204



　　Staubli ADS 11.1152



　　Staubli ADS 11.1153



　　Staubli ADS 11.1154



　　Staubli ADS 11.1813



　　Staubli ADS 11.1816



　　Staubli ADS 11.1819



　　Staubli ADS 11.8102



　　Staubli ADS 11.8103



　　Staubli ADS 11.8104



　　Staubli RBE 11.6102



　　Staubli RBE 11.6103



　　Staubli RBE 11.6104



　　Staubli RBE 11.6152



　　Staubli RBE 11.6153



　　Staubli RBE 11.6154



　　Staubli RBE 11.6813



　　Staubli RBE 11.6816



　　Staubli RBE 11.6819



　　Staubli ADS 19.1104



　　Staubli ADS 19.1105



　　Staubli ADS 19.1205



　　Staubli ADS 19.1154



　　Staubli ADS 19.1155



　　Staubli ADS 19.1819



　　Staubli ADS 19.1825



　　Staubli ADS 19.8104



　　Staubli ADS 19.8105



　　Staubli RBE 19.6104



　　Staubli RBE 19.6105



　　Staubli RBE 19.6154



　　Staubli RBE 19.6155



　　Staubli RBE 19.6819



　　Staubli RBE 19.6825



作為快速連接器系統的領先制造商之一，史陶比爾滿足各種流體，氣體和電力的連接需求。我們的標準和專業產品，包括單極和多極連接器，工具更換器和快速換模系統，結合了性能，質量，安全性，可靠性和耐用性。選擇原始的史陶比爾。



史陶比爾 (Stäubli) 集團是工業連接器、工業機器人和紡織機械這三大領域機電一體化解決方案的專業供應商。這家擁有 5000 多名員工的企業創造了超過 12.5 億瑞士法郎的年營業額。從最初 1892 年在蘇黎世-賀根市 (Zürich) 創辦的一家小作坊，史陶比爾而今發展成為一個跨國集團，總部設在瑞士的法菲孔 (Pfäffikon)，為全世界所有工業行業提供創新的解決方案
