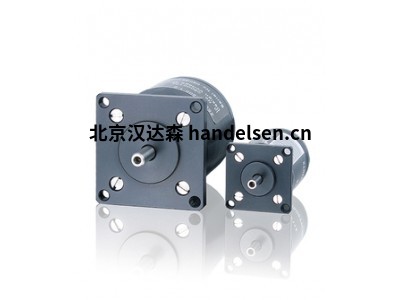

Phytron ZSS系列步進電機

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　高精度步進電機。優化的幾何形狀和磁化強度，以實現平穩運行

　　Phytron ZSS步進電機(19-56 mm)具有高精度和平穩運行的特點。ZSS 電機具有多達102.400個可接近位置(200 步電機，以1/512步分辨率和編碼器在微步模式下驅動)，可為您的應用提供高精度定位功能。ZSS系列基于其幾何形狀，具有平穩的低共振運行性能。得益于低噪聲產生，典型的平穩運行以及由此產生的最佳結果，尤其是在光學高精度應用中。

　　技術細節

　　用于單極或雙極控制模式的兩相混合式步進電機

　　保持扭矩從3.8到700 mNm

　　ZSS尺寸19至56 mm

　　每個尺寸最多3種電機類型和3個標準繞組

　　標準步數/轉數：200，步距角：1.8°

　　特殊步驟數取決于電機尺寸

　　最低保護模式：IP40

　　允許的環境溫度：-30°C至+80°C

　　可選：齒輪，電機制動器，編碼器，第二軸，散熱器，聯軸器等。

　　可用型號

　　尺寸，步數，繞組：請參見數據表中的表格

　　自由線端或保護罩，散熱器，第二軸

　　齒輪，電機制動器，編碼器

Phytron 電機型號示例：

　　Phytron ZSH 87/2

　　Phytron ZSH 87/3

　　Phytron ZSH 88/1

　　Phytron ZSH 88/2

　　Phytron ZSH 88/3

　　Phytron ZSH 107/1

　　Phytron ZSH 107/2

　　Phytron ZSH 107/3

　　Phytron ZSH 107/4

　　Phytron VSS/VSH 19D200D0D6

　　Phytron VSS/VSH 19D200D1D2

　　Phytron VSS/VSH 20D200D0D6

　　Phytron VSS/VSH 20D200D1D2

　　Phytron VSS/VSH 25D200D0D6

　　Phytron VSS/VSH 25D200D1D2

　　Phytron VSS/VSH 26D200D0D6

　　Phytron VSS/VSH 26D200D1D2

　　Phytron VSS/VSH 32D200D0D6

　　Phytron VSS/VSH 32D200D1D2

　　Phytron VSS/VSH 33D200D0D6

　　Phytron VSS/VSH 33D200D1D2

　　Phytron VSS/VSH 42D200D1D2

　　Phytron VSS/VSH 42D200D2D5

　　Phytron VSS/VSH 43D200D1D2

　　Phytron VSS/VSH 43D200D2D5

　　Phytron VSS/VSH 52D200D1D2

　　Phytron VSS/VSH 52D200D2D5

　　Phytron VSS/VSH 56D200D1D2

　　Phytron VSS/VSH 56D200D2D5

　　Phytron VSS/VSH 57D200D1D2

　　Phytron VSS/VSH 57D200D2D5

　　Phytron VSS/VSH 80D200D 5

　　Phytron VSS/VSH 100D200D10

　　Phytron VSS/VSH 126D200D10

　　Phytron VSS 25D200D0D6-GPL-HV-4LP

　　Phytron VSS 25D200D1D2-FV-4LP

　　Phytron VSS 43D200D2D5-E-GPL-HV-4LP

　　Phytron VSS 57D200D2D5-E-GPL-HV-4LP

　　Phytron ZSH 87/3D200D8D4-E50

　　Phytron ZSH 87/2D200D6D5-B-E50

　　Phytron ZSH 87/2D200D6D5-B-TB-TI

　　Phytron ZSH 87/1D200D4D2-B-TB-TI

　　Phytron ZSS 19.20

　　Phytron ZSH 88/1

　　Phytron TMC I/I-H-232-F/F

　　Phytron PMC-H-230V

　　Phytron OMC I-H-232-F

　　Phytron ZSS 33.20-E

　　Phytron ZSS 32.20-E

　　Phytron ZSH 57 / 2.

　　Phytron ZSS33.20-E

　　PHYTRON公司成立于1947年，主要作為物理、電子產品質量檢測的實驗室。

　　到60年代，phytron公司發展成為步進電機及驅動控制器的專業制造商。主要生產特殊環境下的步進電機及驅動器。

　　phytron公司也為用戶提供特殊環境下的配件，例如驅動器、電纜、減速箱等。

　　產品廣泛應用于：機械工程，食品包裝、醫療設備、高清潔實驗設備，印刷設備，航空等行業。

　　主要產品：

　　Phytron放大器，Phytron電機,Phytron步進電機,Phytron控制器,Phytron驅動器,Phytron電源，Phytron傳動器，Phytron減速電機，Phytron阻尼器，Phytron聯軸器，Phytron分解器。

　　步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制電機，是現代數字程序控制系統中的主要執行元件，應用極為廣泛。在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度，稱為“步距角”，它的旋轉是以固定的角度一步一步運行的?？梢酝ㄟ^控制脈沖個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。

　　步進電機是一種感應電機，它的工作原理是利用電子電路，將直流電變成分時供電的，多相時序控制電流，用這種電流為步進電機供電，步進電機才能正常工作，驅動器就是為步進電機分時供電的，多相時序控制器。

　　雖然步進電機已被廣泛地應用，但步進電機并不能像普通的直流電機，交流電機在常規下使用。它必須由雙環形脈沖信號、功率驅動電路等組成控制系統方可使用。步進電機作為執行元件，是機電一體化的關鍵產品之一，廣泛應用在各種自動化控制系統中。
