Conductix-自動排纜式電纜卷筒ORION簡介

吳亞男 QQ：2853369884   手機：17718583804 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk2@handelsen.cn

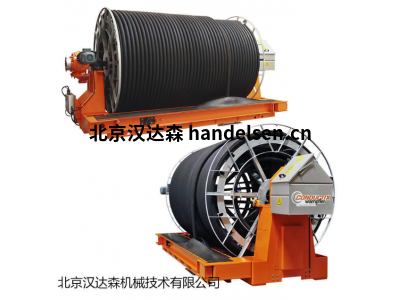

　　地下工程設備專用 ORION-自動排纜式電纜卷筒

　　ORION-自動排纜式電纜卷筒是一種特殊設計和制造的移動供電類裝置，其應用形式是為隧道、碼頭或惡劣工況下使用的大型設備輸送中低壓電源。作為主機設備的一部分，通常由主機設備對其進行集中控制，如果必要，可以配置獨立的手動控制箱來實現就地控制。

ORION-自動排纜式電纜卷筒配備有自動繞纜裝置。通常情況下，可纏繞長達1500m 的電纜，從技術角度看，如此長度的電纜使用ORION-電纜卷筒是最佳解決方案，滑環可以采取內置式或外置式安裝等兩種方式，可更好的滿足客戶 對空間的要求。

　　Conductix-自動排纜式電纜卷筒ORION簡介

　　基本特點

　　應用環境 隧道/碼頭

　　環境溫度 0°C - +50°C

　　相對濕度 30% ~ 90%

　　海拔高度≤海平面上1000 米

　　安裝方式 機架底部4 個安裝圓孔

　　驅動方式 標配: 三相異步電機

　　選配: 氣動或液壓馬達

　　制動方式 標配: 無制動器

　　選配: 氣動或電動制動器

　　限位開關 4個觸點

　　供電滑環 低壓:電壓等級1 KV， 電流≤800 A

　　中壓: 3~20KV，電流≤600A

　　IP 55 防護等級

導纜架移動形式自動和同步運行

　　標準配置

　　筒體 Q235B鋼板噴漆處理RAL9001

　　機架高強度工字鋼噴漆處理 RAL9001

　　減速箱箱體為灰色噴漆的高強度鑄鐵制作，內部齒輪是經過特殊處理的鋼制作，軸是采用 高強鋼制作，飛濺潤滑

　　馬達/電機 230/400VAC 50HZ，防護等級IP55，絕緣等級F，鑄鋁或鑄鐵殼體

　　供電滑環 安裝于筒體內部，動力環為青銅鑄造，輔助環為黃銅材料，碳刷為銅石墨材料，絕 緣子為加強型玻璃纖維塑料

　　緊固件 鍍鋅鋼 8.8 級

導纜架形式鏈條驅動

　　選配項

　　特殊馬達 特殊電壓等級≤660VAC

　　適應溫度 -15C° ~ +40C° / 濕度 90%

　　氣動

　　液壓

　　力矩馬達，8 極，230/400VAC，三相，H 級

　　制動器 氣動式：壁厚8mm，剎車片厚6mm

　　可調節的安全電磁制動器(安裝在電機上)

　　緊固件 不銹鋼

　　油漆顏色應客戶要求，噴漆類型及噴涂層數應客戶要求

　　防冷凝加熱器 100W/220V 或 200W/220V, 出廠前接入接線盒內部端子排

接線盒 IP55防護等級，提供接線端子排

　　工廠簡介：

　　Conductix-Wampfler由Delachaux集團全資擁有，是為所有類型的移動設備和機械設計和制造高效能源和數據傳輸系統的全球領導者之一。

　　Conductix-Wampfler所有設備都在嚴格的環境，高產品質量以及客戶的應用和操作條件下進行設計和制造。

　　自1902年以來，Conductix-Wampfler一直專注于移動電氣化系統領域。在上個世紀，Conductix-Wampfler不斷為全球的工業客戶開發創新的導電和感應能源和數據傳輸解決方案。今天，Conductix-Wampfler自豪地為世界上最大的物料搬運，自動化和公共交通客戶提供服務。Conductix-Wampfler的專業人員還為光纖和光纜機械業務的客戶提供支持。

　　Conductix-Wampfler提供所有可用的技術和產品，以滿足靈活和移動的能源和數據傳輸要求，所有這些都來自同一個來源。我們的客戶可以從我們公正的咨詢，工程和最合適的產品中受益。

　　Conductix-Wampfler在幫助客戶實現業務目標方面提供豐富的經驗。我們代表完全一致的概念，涵蓋從第一次咨詢到接受定制的預裝配，到測試程序和現場安裝的所有內容。

　　Conductix-Wampfler型號示例：

　　Conductix-Wampfler FR-450N066

　　Conductix-Wampfler N505 11 BNA47 1C33M1436VS 3T H7+7C180+TF05012F062

　　Conductix-Wampfler BNA_15_1VNO_M614_RS_51T_C120

　　Conductix-Wampfler EXEL4_2P_18T_C080_20_TRA

　　Conductix-Wampfler BNA15.1VN0.M614RS 51TC120

　　Conductix-Wampfler EXEL4 2P 18TC080-PT=10

　　Conductix-Wampfler FR-47C0026

　　Conductix-Wampfler FR-450N066

　　Conductix-Wampfler BNA47.2CN44.M1847VS3TH12+TFO40.12FO62.5

　　Conductix-Wampfler 28P0031

　　Conductix-Wampfler FR-450N066/1-00

　　Conductix-Wampfler EXEL3 2PR 3TP120+5C120-24 GPM-RF

　　Conductix-Wampfler ERM6.4P.M716.RT 1

　　Conductix-Wampfler DELACHAUX470N044

　　Conductix-Wampfler PE 08112

　　Conductix-Wampfler GPM-RF 30G2.5MM

　　Conductix-Wampfler 6/10kv R-(N)TSCGEWOEU-TTS

　　Conductix-Wampfler GPM-RF 30G2.5MM

　　Conductix-Wampfler LUNAR2/2T+54I20+8SC+36FA70帶引出電纜

　　Conductix-Wampfler LUNAR2 2T+54I20+8SC

　　Conductix-Wampfler LWL-DREHüBERTRAGER

　　DELACHAUX EXEL5 3P 26TC080+5C080ML

　　DELACHAUX HAN-FA45318

　　DELACHAUX DWG.4.4.10N.078

　　DELACHAUX LD1000+ALL Options

　　DELACHAUX IVG51X6 120M

　　DELACHAUX BNA47.1C33.TS1436/RT2″

　　DELACHAUX EXEL2 2P11T C8 0725 TSP+SE/BR 500V25A

　　DELACHAUX 2M750-2P-2RT-3/4 BP-AC

　　DELACHAUX TYP EXEL5X.2M750.2P.2RT3/4

　　DELACHAUX 45340

　　DELACHAUX EXEL5/X 2M750 2P 2RT3/4\" BP/AC

　　DELACHAUX EXEL32P/11TC8 1215RN

　　DELACHAUX EXEL2.1S. 3TC8.0425GPM+SE/BR-NA5

　　DELACHAUX BNA47.2C44 M1847 VS 3TH12

　　DELACHAUX SL2 100A PH 90MM SL2-3109

　　DELACHAUX BNA40.2C33 M1642VS 3TH12 TFO50.12FO062 12kv

　　DELACHAUX ERM6.4P.M716.RT 1 1/4“ BP

　　Conductix-Wampfler RAIL 0811 SS10A PVCPE 4M

　　Conductix-Wampfler 50x40 NO17240

　　Conductix-Wampfler 3022 NO81102

　　Conductix-Wampfler 08-K154

　　Conductix-Wampfler KN71G4 400V /50 Hz

　　Conductix-Wampfler 3022 NO81102

　　Conductix-Wampfler GPM-RF 12G2.5mm2

　　Conductix-Wampfle rLUNAR2/2T+54I20+8SC+36FA70帶引出電纜

　　Conductix-Wampfler 12TC080

　　Conductix-Wampfler TYP: CEP/SB/703/CM

　　Conductix-Wampfler SCHLEIFKOHLE 0811 L=48MM

　　Conductix-Wampfler SR20 2SA 12GB050 RXP 121518

　　Conductix-Wampfler 51-GS45/1/KS-12-01

　　更多詳細資料請聯系北京漢達森品牌專員吳亞男。

　　以上為Conductix-自動排纜式電纜卷筒ORION簡介及Conductix-Wampfler部分型號示例。
