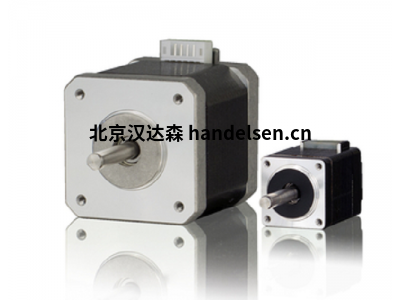

phytron步進電機高精度高扭矩運行



我們的phy BASIC系列電機結合了價格優化設計的優勢和出色的運行特性。

這使得phy BASIC電機特別適合制造業中的標準應用。良好的運行性能，高扭矩和扎實的工藝使phy BASIC成為快速精確定位任務中IP 40以下環境的理想選擇。



技術細節

2相步進電機



保持扭矩從50 mNm到7.2 Nm



邊緣尺寸從20到86毫米



步數（標準）200



1.8°步進電機的步進精度為5％



工作電壓PHY BASIC 20,28,42（NEMA 8，11，17）：36至48伏DC

的phy BASIC 56，86（NEMA 23，34）：72 V DC



標準連接：4引線并聯



防護等級IP 40



絕緣等級B，130°C



絕緣電阻100MΩ



隨附帶有配對連接器的電纜



選項：

齒輪

后軸



市場

設備，機器和工廠制造

簇絨機

貼標技術

郵政和包裹處理

裝配自動化



技術細節

閱讀更多：PHY MOTION TM產品概念-步進電機的自由可編程運動控制器



特征

新增：集成功率級，最高120 V，15A

新增：具有安全扭矩關斷功能的模塊（SIL 3 / PLe）

新增：可選集成電源

每個軸已包含2個限位開關和1個參考開關（電氣隔離）

通過子模塊每個軸的可選編碼器（ENDAT / SSI），旋轉變壓器和溫度評估（Pt / K元素）

插補（每個分度模塊2個圓形軸，另外兩個線性軸）

I / O模塊（數字8/8；模擬4/4）

腳本程序管理

使用免費的phyLOGICTM協議和軟件進行優雅，簡單的編程（與我們久經考驗的MiniLog協議兼容）

多種HMI接口：可選的集成觸摸屏，外部觸摸終端，BT5 AM操作面板或通過藍牙的android平板電腦。

用于PHY MOTION TM的 LabVIEW®-VI

新增：phy MOTION TM的 EPICS驅動程序

主機介面

USB和其他可選：以太網，ProfiBus / ProfiNet，CAN，RS 485，RS 232，RS 422，藍牙，...

供應

主電源和中間電源模塊24至70 V DC

住房

臺式，滑軌，副機架或壁掛式安裝

可變的外殼尺寸（6、8、10、21插槽為標準尺寸）

模組

1軸步進電機驅動器（I1AM01）

4軸高端分度器（I4XM01）

用于APS 功率級的運輸模塊（INAM01）

外部功率級的分度器   （I1EM02）

索引器接口（EXAM01）

數字量I / O（DIOM01）

模擬量輸入和輸出（AIOM01）

PID調節模塊（PIDM01）

集成觸摸屏（TPM01）

...

定制模塊

phy LOGIC TM工具箱

phytron phy MOTION TM控制器的免費開發環境和操作軟件



市場

電子顯微鏡

自動化技術

涂層和濺射

簇絨機

工業3D打印

裝配自動化

光學測量系統

高能物理
