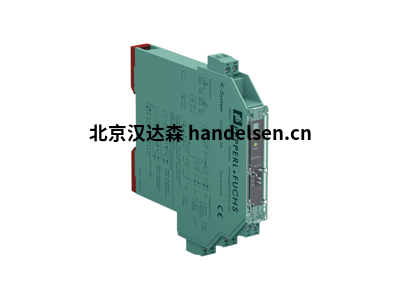

Pepperl+Fuchs開關放大器KCD2-SR-1.LB

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　1通道信號調理器

　　24 V DC電源(電源導軌)

　　干接點或NAMUR輸入

　　可用作信號分配器(1個輸入和2個輸出)

　　繼電器接點輸出

　　故障繼電器觸點輸出

　　線路故障檢測(LFD)

　　外殼寬度12.5毫米

　　符合SIL 2標準 符合IEC 61508

　　產品優點

　　直流24 V

　　一般規格

　　信號類型數字輸入

　　功能安全相關參數

　　安全完整性等級(SIL)SIL 2

　　供應

　　連接電源導軌或端子9 +，10-

　　額定電壓19至30 V DC

　　波紋≤10%

　　額定電流≤30 mA

　　功耗≤500兆瓦

　　能量消耗≤500兆瓦

　　輸入項

　　連接側現場側

　　連接端子1 +，2-

　　額定值符合 符合EN 60947-5-6(NAMUR)

　　開路電壓/短路電流大約 DC 10 V /約 8毫安

　　開關點/開關滯后1.2 ... 2.1 mA /約 0.2毫安

　　線路故障檢測斷裂I≤0.1 mA，短路I≥6.5 mA

　　脈沖/暫停比分鐘 20毫秒/分鐘 20毫秒

　　輸出量

　　連接側控制端

　　連接輸出I：端子5、6; 輸出II：端子7、8

　　輸出I信號; 中繼

　　輸出二信號或錯誤信息; 中繼

　　聯系人加載253 V AC / 2 A / cosφ> 0.7; 126.5 V AC / 4 A / cosφ> 0.7; 30 V DC / 2 A阻性負載

　　最小開關電流2 mA / 24 V直流

　　通電/斷電延遲≤20毫秒/≤20毫秒

　　機械壽命10 7個開關周期

　　轉移特性

　　開關頻率≤10赫茲

　　電隔離

　　輸入輸出增強絕緣 符合EN 50178，額定絕緣電壓eff 300 V

　　輸入/電源增強絕緣 符合EN 50178，額定絕緣電壓eff 300 V

　　輸出/電源增強絕緣 符合EN 50178，額定絕緣電壓eff 300 V

　　輸出/輸出增強絕緣 符合EN 50178，額定絕緣電壓eff 300 V

　　指標/設置

　　顯示元素發光二極管

　　控制元件撥碼開關

　　組態通過DIP開關

　　貼標前面的標簽空間

　　指令一致性

　　電磁兼容

　　指令2014/30 / EUEN 61326-1：2013(工業場所)

　　低電壓

　　指令2014/35 / EUEN 61010-1：2010

　　一致性

　　電磁兼容NE 21：2006

　　防護等級IEC 60529

　　環境條件

　　環境溫度-20 ... 60°C(-4 ... 140°F)

　　機械規格

　　防護等級IP20

　　連接螺絲端子

　　彌撒大約 100克

　　外型尺寸12.5 x 114 x 119毫米(0.5 x 4.5 x 4.7英寸)，外殼類型A2

　　安裝在35 mm DIN安裝導軌上 符合EN 60715：2001
