Nexans MC鎧裝儀表電纜UL型

鎧裝儀表電纜UL型MC HL 600V，90°C等級 - 無鉛

標準

國家： UL 1569; UL 2225; UL 66

描述

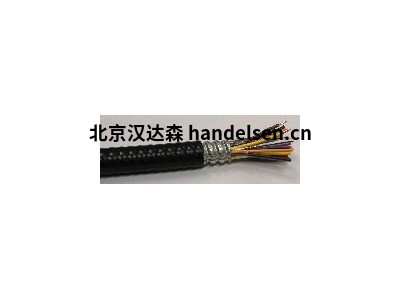

單個或多個單獨屏蔽雙或三元組，整體電纜屏蔽，PVC內套，連續波紋鋁護套，PVC護套

施工

導體：裸銅退火銅，符合ASTM B3和B類標準，符合ASTM B8標準。

絕緣：符合UL 66的PVC /尼龍類型TFN，阻燃性，90°C額定溫度。

絕緣屏蔽：螺旋纏繞鋁箔/聚酯屏蔽以提供100％的覆蓋率，鍍錫銅排擾線的尺寸比電路導線小兩倍。

裝配：根據需要，對/三元組在同心層中被電纜連接，間隙填充有合適的非吸濕性填料。合成材料的粘合帶以基本圓形的形狀組裝芯。

整體電纜屏蔽：螺旋纏繞的鋁箔/聚酯屏蔽以提供100％的覆蓋率，以及與電路導體尺寸相同的鍍錫銅排擾線。

內護套：聚氯乙烯護套，根據UL 1569標準，電纜芯線溫度額定值為90°C，額外阻燃。在夾克縱向鋪設一條撕裂繩以便于剝離。

裝甲：連續波紋鋁護套不超過0.2％微量銅，提供完整的保護，防止液體和氣體進入。它還提供了出色的機械保護，附加的靜電屏蔽，并作為接地設備的簡單方法。

外套：整個UL 1569黑色聚氯乙烯護套，額定溫度90°C; 低氣體排放; 有限的火焰蔓延和優異的耐腐蝕性。

導體的識別

對：黑色/白色和數字編碼

三元組：黑色/白色/紅色和數字編碼

彎曲半徑

固定位置： 7 x電纜總直徑

在拉動期間： 12倍電纜總直徑

規格

*符合UL 66，TFN額定90°C 600V導線

*滿足UL 1569對MC型金屬包覆電纜的要求

*符合危險位置的UL 2225 *符合

NEC條款330的指定型MC

施工特點

導體材料       銅

電氣特性

最大工作電壓       600V

使用特點

最高工作溫度       90℃下

選項

以下結構可以在特殊訂單上提供：

不同的導體尺寸

不同的配對或黑社會配置

可定顏色

其他結構和組合（適用一些制造限制）

UL 1309上市和標志
