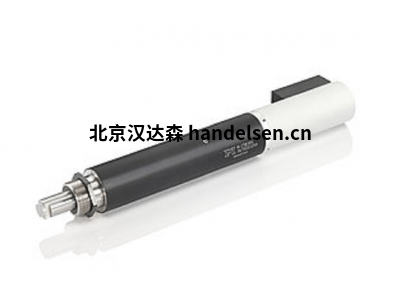

L-239高負荷線性執行器
具有直流或步進電機的動態，高分辨率精密驅動器

產品總覽
高分辨率高負載線性執行器。步進電機，扭矩大。高動態性的閉環DC和BLDC電機，可實現高速。針對工業環境的穩健設計。

應用領域
研究。自動化。光學對準。

優質組件
接地滾珠絲杠可實現高速旋轉。
軸輸出處的穩定軸承減少了推動器上的側向力。
不旋轉的尖端使運動均勻，可防止在接觸點出現擺動，扭矩和磨損。
非接觸式限位開關可保護機械性能。方向感應參考開關支持自動化應用。
根據要求可選，需另收費：將推/拉力增加到1000N。

L-220高分辨率線性執行器
適用于大量循環

力達125 N
行程范圍13至77毫米（1/2“至3”）
直流或步進電機
真空兼容版本可根據要求提供10 -9 hPa
參考級直線驅動器
結合了高精度，高力和高動態性。適用于10 -9 hPa的真空環境的版本。

帶直流電動機的M-235高分辨率線性執行器
高動態，高力，可達120 N

電機型號
帶有齒輪箱和高分辨率旋轉編碼器的位置控制直流電機允許僅100 nm的增量運動
具有齒輪比的高性能，低振動的兩相步進電機即使沒有位置控制也可以精確定位
優質組件
滾珠絲杠，送紙順暢。不旋轉的尖端使運動均勻，可防止在接觸點出現擺動，扭矩和磨損。含稅 平面和球形尖端可消除耦合力。非接觸式限位開關可保護機械性能。方向感應參考開關支持自動化應用。連接器中帶有差分編碼器驅動器的位置控制型，可在長達10 m的距離內安全傳輸信號。

應用領域
研究。自動化。光學對準。

M-238高負荷線性執行器
具有直流電機和直接位置測量功能的動態，高分辨率精密驅動器

參考級直線驅動器
高分辨率，高負載線性執行器。高動態，高速度的閉環直流電動機。

優質組件
循環滾珠絲杠提供高速和長壽命。低摩擦輸出軸軸承可以承受100N的橫向力。非旋轉端件可確保均勻運動，從而防止在接觸點出現擺動，扭矩和磨損。包括用于消除橫向力和傾斜力的平面球形接頭。非接觸式限位開關可保護機械系統。方向感應參考點開關支持自動化應用

使用增量編碼器進行高精度位置測量
非接觸式光學編碼器可以高精度直接在平臺上測量位置。非線性，機械游隙或彈性變形對測量沒有影響。

應用領域
精確對準，用于導向系統的外部驅動元件。

行程范圍20和50毫米
最小 增量運動到0.1 µm
直流電動機可實現高速
推拉力達120 N
MTBF> 10000小時
參考級直線驅動器
結合了高精度，高力和高動態性。

電機型號
高動態的閉環直流電動機達到高速
帶有齒輪箱和高分辨率旋轉編碼器的位置控制直流電機允許僅100 nm的增量運動
優質組件
循環滾珠絲杠提供高速和長壽命。非旋轉端件可確保均勻運動，從而防止在接觸點出現擺動，扭矩和磨損。包括用于消除橫向力和傾斜力的平面球形接頭。非接觸式限位開關可保護機械系統。方向感應參考點開關支持自動化應用。帶差動編碼器驅動器的閉環變量可在距離最大10 m的位置安全傳輸位置信號。

應用領域
精確對準，用于導向系統的外部驅動元件
