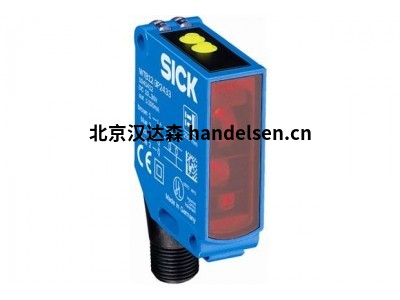

SICK小型光電傳感器W12-3



傳感器原理/ 檢測原理

鏡反射式光電傳感器, 自動對準

尺寸(寬 x 高 x 深)15.6 mm x 48.5 mm x 42 mm

外殼形狀（光束出口）方形

最大開關距離0 m ... 7 m 1)

感應距離0 m ... 5 m 1)

光源種類可見紅光

光源LED 2)

光點尺寸（距離）Ø 100 mm (3 m)

發射器散射角大約 1.5°

軸長640 nm

設置電位計，5 圈

1) 反射器 PL80A.

2) 平均使用壽命：100,000 小時，TU = +25 °C.



供電電壓10 V DC ... 30 V DC 1)

殘余紋波≤ 5 Vss 2)

電流消耗30 mA 3)

開關量輸出PNP

開關功能補償量

開關類型明/暗切換

信號電壓 PNP 高電平/低電平> Uv - 2,5 V / ca. 0 V

輸出電流 Imax.100 mA

響應時間≤ 330 µs 4)

開關頻率1,500 Hz 5)

連接類型插頭，M12，4 針

保護電路A 6)C 7)D 8)

防護等級III

重量+ 120 g

偏光濾鏡?

外殼材料金屬

材料、光學元件塑料, PMMA

外殼防護等級IP66IP67IP69K

運行環境溫度–40 °C ... +60 °C

存儲環境溫度–40 °C ... +75 °C

UL 文件編號NRKH.E181493 & NRKH7.E181493

1) 短路保護的電網環境下的臨界值：最大 8 A.

2) 不得超過或低于 UV公差.

3) 無負荷.

4) 信號傳輸時間（電阻負載時）.

5) 亮暗對比度為 1:1 時.

6) A = UV 接口（已采取反極性保護措施）.

7) C = 抑制干擾脈沖.

8) D = 抗過載電流和短路保護輸出端.
