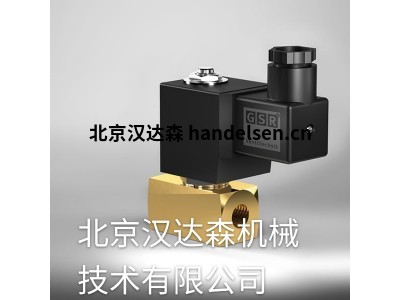

GSR Ventiltechnik法蘭閥37TH型

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

 　　GSR Ventiltechnik法蘭閥37TH型

　　其特點：連接法蘭DN15-DN50

　　詳細信息：

　　技術數據表

　　37TH型

　　2/2向電磁閥

　　NC-閥門常閉(標準配置)

　　否-閥門常開(可選)

　　力控式活塞設計閥。不需要壓差

　　操作。在標準(NC)中，閥通過彈簧力關閉。

　　?電磁閥可擴展溫度范圍

　　技術規格

　　控制類型操縱桿

　　設計活塞設計

　　連接法蘭DN15-DN50

　　EN 1092-1表格B1 / B2

　　垂直安裝執行器

　　壓力0-40 bar(請參閱第2頁的表)

　　中度清潔，中性，氣態和液體

　　媒體

　　最高粘度22mm²/ s

　　溫度范圍中：-40°C至+200°C

　　環境溫度：-40°C至+50°C

　　考慮到第4頁所述的限制

　　閥體材料鑄鐵EN-GJL-250

　　鑄鋼GP240 GH

　　不銹鋼1.4581

　　金屬內部零件黃銅和不銹鋼

　　密封聚四氟乙烯

　　電源電壓AC?24V，110V，230V

　　通過外部整流器(包含在交付中)

　　直流= 12V，24V

　　根據要求提供其他電源電壓

　　電壓容差-10%/ + 10%

　　功率

　　消費

　　T802 = 18瓦

　　T322 = 21瓦

　　T242 = 26瓦

　　T272 = 60瓦

　　T352 = 80瓦

　　防護等級IP65根據DIN 60529

　　占空比100%ED-VDE 0580

　　連接類型接線盒

　　閥門特點

　　?對于高達+200°C的介質溫度

　　?不需要壓差

　　?使用壽命長

　　?優質材料

　　?堅固的密封元件

　　功能

　　NC –不通電關閉NO –不通電打開

　　證書

　　訂購系統

　　2/4

　　37TH型

　　技術特點

　　標準型T802 T322 T242 T272 T352

　　15 15 5,0 .3701 / .. 04 / 0-20 0-40---

　　20 20 11,0 .3702 / .. 04 / 0-13 0-25 0-40--

　　25 25 13,0 .3703 / .. 04 / 0-13 0-25 0-40--

　　32 32 28,0 .3704 / .. 04 /-0-12 0-20 0-40-

　　40 40 30,0 .3705 / .. 04 /-0-12 0-20 0-40-

　　50 50 46,0 .3706 / .. 04 /--0-6 0-25 0-40

　　表中提到的流量適用于最堅固的盤管。

　　最高壓力0-13 b ar，帶有EN-GJL-250閥體PN16

　　37TH型

　　型號3701 3702 3703 3701 3702 3703 3704 3705

　　DN 15 20 25 15 20 25 32 40

　　C 76 76 76 83 83 83 83 83

　　D 9510511595105115140150

　　K 115130150150145145160160

　　L 130150160130150160180200

　　3702 3703 3704 3705 3706 3704 3705 3706 3706

　　DN 20 25 32 40 50 32 40 50 50

　　C 93 93 93 93 93 107 107 107 127

　　D 105115140150165140150165165

　　K 185190200200200230230240319

　　L 150160180200230180200230230

　　電磁線圈的加熱和功率

　　GSR默認電磁閥設計用于在正常操作下連續運行(100%ED =通電時間)

　　條件。電磁線圈的拉力基本上受以下三個因素影響：

　　?電磁線圈的自發熱

　　?中溫

　　?環境溫度

　　GSR電磁線圈默認情況下設計為最高+35°C的環境溫度。本規范適用于

　　相應閥的數據表中規定的最大允許工作壓力，100%占空比和介質

　　溫度+180°C。

　　當對其他影響參數應用較低的值時，可能會導致較高的環境溫度。當最大

　　工作壓力和最大假設介質溫度不允許高于最高溫度，則環境溫度為+50°C。

　　+180°C。除此之外，可能會偏離默認設計溫度范圍，例如當溫度線圈或其他

　　使用建設性措施。請與GSR總部聯系以討論具體應用

　　moog直流電動機62300A-05型號簡介

　　輸入電壓24v，轉速6500rpm，最大空載電流(mA)60.

　　moog直流電動機62300A-05型號簡介

　　Redline系列永磁有刷直流電動機采用5 bar設計，不銹鋼外殼和滿足耐腐蝕要求的球軸承。電刷彈簧在電刷壽命期間保持恒定的壓力，以實現最大的可靠性。

　　MOOG簡介

　　MOOG穆格公司成立于五十多年前，最初從事飛機與導彈部件的設計及供應。如今，本公司的運動控制技術廣泛應用于民用機座艙、發電風機、一級方程式賽車、醫用輸液系統等眾多的市場和應用領域，有效提高相關產品的性能。該公司歷史起源于公司創建者威廉 C 穆格，他是一位發明家、企業家，也是一位遠見卓識者。1951年，比爾穆格研制成功電液伺服閥，這種裝置可把微弱的電脈沖轉換為精確而有力的運動。1951年7月，比爾穆格、阿特兄弟倆和盧蓋耶在紐約州東奧羅拉租借了已廢棄的 Proner 機場的一角，成立了穆格制閥公司(MOOG Valve Company)。

　　穆格MOOG公司是全球設計，制造和精密運動控制產品和系統集成商。穆格的高性能系統的控制軍用和商用飛機，衛星和航天器，運載火箭，導彈，工業機械，風能，海洋應用和醫療設備。

　　已廣泛應用于航空、航天、艦船、冶金、化工等領域的電液伺服控制系統中。

　　MOOG產品系列：

　　MOOG伺服閥

　　MOOG電液伺服閥

　　MOOG比例閥

　　MOOG壁厚控制器

　　MOOG電機

　　MOOG減速機

　　1 MOOG伺服電機G系列簡介：G 系列伺服電機提供業內最寬的功率范圍，現有額定連續堵轉扭矩范圍介于 0.15 至 77 Nm 的標準型號。采用模塊化設計，提供各種選項支持，穆格應用工程師能夠提供全定制化的解決方案。

　　MOOG伺服電機G系列型號：

　　MOOG伺服電機G761：流量控制：4-63　l/min(7.0 Mpa )，最大工作壓力：31.0　Mpa

　　MOOG伺服電機G631：流量控制：3.8-76　L/min(1--20gpm)，最大工作壓力：31.5Mpa

　　2 永磁有刷直流電動機Redline系列簡介：Redline系列永磁有刷直流電動機采用5 bar設計，不銹鋼外殼和滿足耐腐蝕要求的球軸承。電刷彈簧在電刷壽命期間保持恒定的壓力，以實現最大的可靠性。

　　moog直流電動機32300A-01：輸入電壓28v，轉速16500rpm，最大空載電流(mA)65.

　　moog直流電動機32300A-02：輸入電壓14v，轉速16500rpm，最大空載電流(mA)125.

　　moog直流電動機32300A-04：輸入電壓28v，轉速22000rpm，最大空載電流(mA)75.

　　moog直流電動機32300A-05：輸入電壓27v，轉速12000rpm，最大空載電流(mA)55.

　　moog直流電動機42300A-01：輸入電壓28v，轉速15500rpm，最大空載電流(mA)68.

　　moog直流電動機62300A-01：輸入電壓28v，轉速10000rpm，最大空載電流(mA)65.

　　moog直流電動機62300A-02：輸入電壓14v，轉速10000rpm，最大空載電流(mA)125.

　　moog直流電動機62300A-05：輸入電壓24v，轉速6500rpm，最大空載電流(mA)60.

　　moog直流電動機68300A-01：輸入電壓27v，轉速10000rpm，最大空載電流(mA)100.

　　3 MOOG精密行星減速機系列簡介：Moog精密齒輪箱與我們的有刷和無刷電機產品線結合使用時，可為用戶提供安靜而強大的精密齒輪箱。這些齒輪箱具有多種傳動比和輸出扭矩，可滿足多種應用的需求。終身潤滑可確保長壽命和免維護運行。

　　4 MOOG伺服電機T-F-W 系列簡介：現有各種額定連續堵轉扭矩范圍介于 0.6 至 710 Nm 可提供廣泛的高動態性能的型號與尺寸，備有自然冷卻、風冷或液冷三種冷卻方式。

　　weforma分離器WVE 8-7

　　技術優勢

　　• 外殼：陽極氧化鋁

　　• 活塞桿: Nickel plated

　　• 氣壓范圍: Oiled / oil-free

　　• RoHS確認 歐洲 2002/95/EC標準

　　技術參數

　　WVE 8-7 行程mm 7 (0.28) 延伸力量min. N 28 (6.29)回復力max. N 23 (5.17) 工作壓力bar 2 (29.01) - 8 (116.03) 無支撐下最大橫向荷載Nm 8 (70.81) 工作溫度?C 5-80°C (46-176°F) 重量kg 0,045 (0.1)

　　WVE 12-15 行程mm15 (0.59) 延伸力量min. N 67 (15.06) 回復力max. N 50 (11.24) 工作壓力bar 2 (29.01) - 8 (116.03) 無支撐下最大橫向荷載Nm 12 (106.21)工作溫度?C 5-80°C (46-176°F) 重量kg 0,4 (0.88)

　　WVE 32-25 行程mm 25 (0.98) 延伸力量min. N 80 (17.98) 回復力max. N 69 (15.51) 工作壓力bar 2 (29.01) - 8 (116.03) 無支撐下最大橫向荷載Nm 164 (1451.53) 工作溫度?C 5-80°C (46-176°F) 重量kg 1,9 (4.19)

　　WVE 32-50 行程mm 50 (1.97) 延伸力量min. N 80 (17.98) 回復力max. N 69 (15.51) 工作壓力bar 2 (29.01) - 8 (116.03) 無支撐下最大橫向荷載Nm 164 (1451.53) 工作溫度?C 5-80°C (46-176°F)重量kg 2,4 (5.29)

　　MEISTER流量開關系列供應簡介

　　德國Meister(麥斯特)是一家擁有工業流體測量技術超過30年的全球制造商。專業生產MEISTER流量計，MEISTER流量開關，MEISTER流量傳感器，MEISTER流量監視器，MEISTER流量限制器，以及各種附件等。用于氣體、液體的流量控制。

　　MEISTER各種氣體流量計，各種液體流量計，各種粘度流量計：

　　如DKM/A、DUM、DHGF、DKM、DWM/A、DWG、RVO、等系列

　　MEISTER流量開關系列供應簡介

　　MEISTER流量開關：DUG、DWG、DWG-L、RVO/U、DUM、DUM/A、DUM/TA、DWM、DWM-L、DWM/A

　　可視流量計，指示器，流量傳感器

　　2100 / 2150 / 2300 / 2340，6001 / 6002，KM 10 / 11 / 12 / 13 ，KM16 / 17 / 18 / 20 ，KM 35，DUG，DWG，DWG-L，RVO/U，RVO/U-L，RVP/U，VSB，

　　流量計，流量開關，流量指示器

　　DUM，DUM/A，DUM/TA，DWM，DWM-L，DWM/A，DWM/A-L，M-21，RMU，RVM/U，RVM/U-L，RVM/U-S4，RVM/UM，SC-250，DKG，DKM，DKM/A，DKM/TA，DKME，DKME/A，

　　流量計，流量開關，流量指示器

　　DHGF-10，DHGF-2，DHGF-4，DHSF-2，DHSF-4，DHTA-1SE，DHTA-2SE，DHTF-1，DHTF-1SE，DHTF-2，DHTF-2SE，DIGA-10，DIGA-2，DIGA-4，F(xiàn)AA，F(xiàn)AB，F(xiàn)RA，KAA，

　　流量限制器，各種附件

　　DP-65，SPKM，SPKR，SPM，SPM-L，COVOL

　　DMI-V1E，DMI-V2E，UDMS，SKT，

　　液位測量儀器

　　LC-30 ，LC-31， LCM-11，LCM-12，LE-70，LE-71，LEM-70， LEM-71 ，LT-10，LTL-10 ，LT-14 ，LTL-14 ，LP-80，LP-81 ，LC-40，LD-61

　　BA / BB / BC，ATD，ATD-2，CI-420 / DFD-2，KSR，MC-01，MT-02，NV，SF /SFD / SFM

　　貨號：

　　Meister 01XM2015XG15S

　　Meister SG-15X50-ST220S

　　Meister 20XM0008XG15SEM

　　Meister 50XM1060HG25SI

　　Meister KM35-250-PSU

　　Meister 03XE2028XG15S

　　Meister 20XM0001XG15S

　　Meister 52XM1045XG25WA

　　Meister 20XM0018XG15S

　　Meister SG-30BLA-1.5A-W

　　Meister 52XM1008XG15WA

　　Meister 61XE0110XG25W

　　Meister 52XM1045XG25SA

　　Meister 61XE0150XG32W

　　Meister 05LM2200XG15W

　　Meister 52XM1004XG15WA

　　Meister流量計DHGF-4

　　Meister流量計RVP/U-2/1 G1/2\" 14XP2001XG15S

　　Meister流量計DKM-1/60

　　Meister流量計RVM/UA-2 G1/2\"

　　Meister流量計90261081 DWG-1，5

　　Meister流量計PVM/U4/02

　　Meister流量計DKM 1/8 G1/2

　　Meister流量開關DKG-1/8 3/4

　　Meister流量計SC-250特征：

　　- 高可靠性

　　- 產品指定規模免費

　　- 符合ATEX指令的EX版本

　　- 低壓降

　　- 法蘭連接，可根據要求提供特殊過程連接

　　選項：

　　- 可調節限位開關觸點

　　- 模擬發射器

　　- 阻尼機制

　　- 完全衛生的設計

　　應用

　　- 冷卻系統和冷卻回路

　　- 水處理

　　- 制藥業

　　- 化學工業

　　- 發電廠

　　型號參數舉例：

　　流量監測器RVO / U-2/15 G 1/2\'\' 2019.2.26

　　切換范圍：6 - 15 l / min水20°C

　　版本：鍍鎳黃銅

　　方式：常開(NOC)

　　230V 3A 60VA，IP65

　　大工作壓力 16bar

　　高溫度100℃

　　RVO / U-2/15開關外殼常開(NOC)

　　230V 3A 60VA，IP65

　　適用于RVO / U-2/15

　　流量監控器DWG-8 G 1/2

　　切換范圍：0.3 - 8 l / min水20°C

　　版本：鍍鎳黃銅

　　方式：常開(NOC)

　　250V 2A 60VA，IP 67，至Atex

　　II 2 G Ex mb II T6

　　II 2 D Ex tD A21 IP67 T80°C

　　大工作壓力 10bar

　　設備機械部分的分類：

　　在儀表內部，任何時候，

　　短時間內也不存在，爆炸性氣氛。

　　標記：內部__________

　　流量計外部區域(環境)：

　　設備組II，類別2 G或2 D，用于氣體

　　爆炸組IIC或粉塵，溫度等級TX

　　流量計DKM-1/60 G 1“

　　測量范圍：20 - 60 l / min

　　設置為水平

　　油 - 密度900kg /m³

　　粘度補償

　　版本：黃銅

　　電源電壓：24V(18..30V)

　　模擬輸出：4-20 mA

　　連接：M12 x 1，4pol。

　　IP 67，T -20 - 70°C

　　傳感器外殼：鍍鎳黃銅

　　大工作壓力 250bar

　　流量計KM35-250 PSU DN 65

　　測量范圍：2500 - 25000 l / h水20°C

　　無需切換單元

　　流量監測儀DWG-1,5 G 1/2“

　　切換范圍：0.1 - 1.5 l / min 20°C

　　版本：鍍鎳黃銅

　　方式：常開(NOC)

　　250V 3A 100VA

　　gume 電動蝶閥 系列

　　電動

　　閥類 雙偏心蝶閥 tugela

　　工作壓力bar 0-50

　　高工作溫度℃ 230

　　通徑范圍DN 50-600

　　廠家簡介

　　德國Gemu蓋米公司簡介 德國蓋米(GEMUE)集團于1964年創建于德國巴登符騰堡州英格芬根鎮，Gemu是的閥門、測量和控制系統生產商。目前Gemue蓋米已經發展為享譽全球的跨國性生產企業。a 德國Gemu蓋米由Fritz Müller先生建立，已經發展成為一個擁有眾多子公司的國際性跨國集團，并且在世界上的每一個大洲都有其分支機構和大量代理商。務Gemu蓋米產品主要包括Gemu手動、氣動和電動蝶閥、Gemu蓋米隔膜閥、Gemu蓋米角閥、Gemu蓋米球閥、Gemu蓋米電磁閥等各種閥門及測量儀表。Gemu蓋米產品廣泛應用于石化、電力、鋼鐵冶金、生物制藥、造紙、微電子、食品飲料、船舶、水處理等行業。

　　產品分類：德國GEMUE手動、氣動和電動的蝶閥、德國GEMUE隔膜閥、德國GEMUE角閥、德國GEMUE球閥、德國GERMANYBUROCCO VentilMADE IN ITALYMahle FilterMADE IN GERMANYBUROCCO VentilMADE IN ITALYBUROCCO VentilMADE IN ITALYBUROCCO VentilMADE IN ITALYBUROCCO VentilMADE IN ITALY

　　產品分類

　　德國蓋米GEMUE產品，主要包括Gemu蓋米手動、氣動和電動的蝶閥，Gemu蓋米隔膜閥，Gemu蓋米角閥、Gemu蓋米球閥，Gemu蓋米電磁閥等各種閥門及測量儀表。

　　型號示例：

　　GEMU手動衛生型隔膜閥: 601/602/673/643/654/671/675

　　GEMU氣動衛生型隔膜閥:605/615/625/687/695/620/658/651/650/660

　　GEMU機械衛生型隔膜法: 618/698

　　GEMU金屬隔膜閥：611/615/618/620/625/653/654/657/671/673/675/684/687/695/698

　　GEMU塑料隔膜閥: 600/610/613/617/667/677/690/693

　　GEMU雙執行機構隔膜閥 658

　　GEMU球閥: 312/314/507/512/514/520/552/554/550/563/568

　　GEMU金屬直通式隔膜閥638，655，656

　　GEMU塑料隔膜閥617，677，613，693，610，600，690，667

　　GEMU金屬隔膜閥671，675，698，687，620

　　GEMU隔膜閥

　　金屬直通式隔膜閥638，655，656

　　塑料隔膜閥617，677，613，693，610，600，690，667

　　金屬隔膜閥671，675，698，687，620

　　德國蓋米GEMU變面積流量計

　　800/850系列變面積流量計

　　工作原理:

　　800/850系列流量計是根據可變面積原理制成的流量計。可以提供Trogamid-T,

　　polysulphone, PVC-U, PVDF的測量管,

　　適用于一般性和腐蝕性介質。浮子材料可以提供不銹鋼1.4571,

　　PP或者PVDF(根據測量介質和測量范圍)?？潭葐挝灰部梢杂蠰/min,

　　m3/h和%等多種選擇。測量管外部可以輕松的完成附加設備的安裝, 如視流指示器, 限位開關和變送器等。

　　流量計型號:

　　800系列變面積流量計: 805; 815; 807; 817; 825; 835; 820; 830

　　850系列變面積流量計: 855; 865; 857; 867; 875; 885; 870; 880

　　型號舉例:

　　815 25D 72114 154; 815 32D 72114 163; 815 50D

　　72114 172

　　限位開關型號:

　　GEMU 1252; GEMU 1256; GEMU 1257

　　變送器型號:

　　GEMU 1270 GEMU 514

　　蓋米GEMU轉子流量計

　　GEMU 800 GEMU 840

　　GEMU 850 GEMU 1250

　　GEMU 1251 GEMU 1252

　　GEMU 1256 GEMU 1270

　　GEMU 1272 GEMU 3020

　　GEMU 3021 GEMU 3030 mFlow

　　815 25D 72114 154

　　815 32D 72114 163

　　815 50D 72114 172

　　815 32D 7-21-14-1-62-1600

　　815 40D 7-21-14-1-69-3300

　　817 50D 7-21-14-7-73-10000+1251

　　841 65D 0-11-47-48-40000+1256

　　815 32D 78-22-4-5-62-1600

　　817 20D 7 2114 7 48 640 +1251

　　805 20D 7 2114 7 49 380

　　805 65D 7 2114 7 77 13000

　　817 20D 7 2114 7 49 1000 +1251

　　817 25D 7 2114 7 55 1600 +1251

　　817 32D 7 2114 7 63 4000 +1251

　　817 40D 7 2114 7 69 5000 +1251

　　817 50D 7 2114 7 73 10000 +1251

　　817 50D 7 2114 7 72 6400+1252

　　817 65D 7 2114 7 77 20000 +1251

　　855 25D 721 4144

　　855 15D 722 4122

　　835 25D 7 21 4 5 55 40

　　833 50D 78 20 4 73 6400

　　GEMU位置指示器

　　電子位置指示器:1201/1205/1211/1214/1215/1230/1231/1232

　　可編程位置指示器: 1234/1235/1236

　　GEMU智能閥門定位器

　　GEMU1435/1436/1434

　　gume雙偏心蝶閥 tugela
