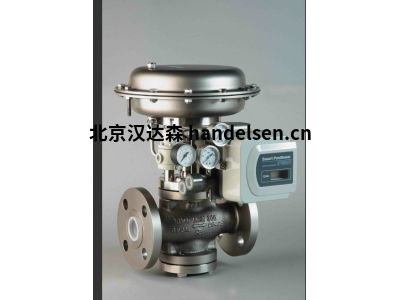

Burocco MVPS系列閥門技術參數介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　布魯克MVPS系列閥門 具有創新特點的獨特外形， 采用高強度結構、尤其減小了尺寸，且采用了與眾不同裝配方法。采用擺動式環形螺母( 360 0 ) 空氣連接器，可實現氣動- 電，氣連接. MVP/S, MVP/FL, MVP/FF 系列微動閥門都具有這些運行特點四所用結構材料適合不同種類液體的截流， 蒸汽、水、腐蝕性流體、非爆炸性氣體等，所以， 這類閥門可用于多個領域紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備、實驗室設備.根據客戶要求， 可將閥門用于特殊領域.

　　產品參數：

　　雙向•關斷閥

　　-NC- 常閉

　　-NO- 常開

　　-DE- 雙作用

　　規格

　　-DN 6 - DN 25

　　壓力等級

　　-PN 16

　　閥體材料

　　-AISI316L 不銹鋼

　　-徽鑄工藝蠟

　　-棒材

　　閥座

　　AISI316L 號不銹鋼

　　連接方式(1)

　　-異徑法蘭PN6、PN10、PN16(1)、材質為AISI 304/316 不銹鋼鋼

　　根部用聯軸氣密螺紋連接后焊接ISO 228

　　上閥蓋

　　-AISI316L 不銹鋼鋼

　　快速打開時閥塞動作為線性

　　-AISI316L ，帶PTFE-PTFE/CG 插芯

　　-AI S I316L ， 采用硅I EPDMI氟橡膠插件(2)

　　填料箱

　　-標準PTFE環，氟橡膠環

　　伺服控制器

　　-啟動作用方式，最小4bar ，最大8bar .

　　-材料: AISI304 不銹鋼鋼

　　-汽缸:?16 、?29、?40

　　-閥桿- 軋制鋼AISI316L

　　-密封圈- 氟橡膠

　　-電流設備：行程指示儀( NC 型〉

　　-附件- 接近傳感器、限位開關、電磁閥、行程調節器

　　單作用方式下，壓力為6bar 時的耗氣量

　　-CiI.?16=0.009NI

　　-Cil.?29 = 0.050 NI

　　-Cil.?40 = 0.108 NI

　　工作溫度

　　-30℃ - +180℃ - 根據密封圈類型確定

　　備注

　　(1) 根據客戶要求，可提供其他類型的端連接.

　　(2) 插入軟質材料可適應升高20% 的差壓.

　　訂貨舉例：MVPS-DN15-A ISI 316 L-PN16-NO

　　連接方式 口徑(DN) 閥體材質 法蘭壓力 控制方式

　　法蘭-直通(MVP/FL) 6 不銹鋼A ISI 316 L PN16 NC-常閉

　　螺紋(MVPFF) 8 NO-常開

　　焊接(MVP/S TF) 10 DE-雙作用

　　法蘭-角連接(MVP/S) 12

　　15

　　20

　　25

　　有關閥門選型及規格確定情況，請聯系我公司技術部閥

　　氣動截止閥采用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣動截止閥氣缸使用介質：壓縮空氣，氮氣。氣動截止閥結構特點如下：

　　1、結構簡單、制造和維護方便;工作行程小，啟閉時間短;

　　2、關閉體(閥瓣)與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。

　　氣動截止閥結用途：

　　適用于各種變壓或變溫氣體分離裝置、以及要求頻繁開關的各種工業流體輸送場合。它是氣體分離(PSA法)裝置中應用最廣泛的閥門。

　　外觀：選材十分考究，符合國內、國外相關標準，結構合理，外觀簡潔大方。

　　氣動截止閥優點：

　　1、本氣閥結構簡單，制造和維修比較方便，使用安全;

　　2、工作行程小，啟閉時間短，節省時間;

　　3、密封性好，密封面之間摩擦力小，使用壽命長;
