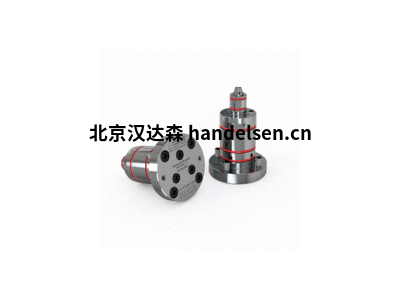

miniBOOSTER增壓器HC2-4.0-B-1V型號介紹
MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡行銷世界各地?，F(xiàn)在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可
基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。
在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。
當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。
一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。
壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會增大，從而允許高壓側 H 的流體流回油箱。
D系列M-HC-012
主要特征
按需求壓力
電磁鐵激活
高壓 - 高達700bar(10,000 psi)
快速灌裝 - 系統流量可達100 l / min
延長使用壽命
健壯的設計
靈活的設計 - 幾個助推器/集約化比率
最大入口壓力= 345bar
可調出口壓力
描述
M-HC-012在線增強系統設計用于將泵的液壓增加到工作負荷。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。
該系統通過能夠提供間歇使用的高壓流動(小于10分鐘占空比)而具有動態性。
安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。
簡易安裝
M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。
典型應用
移動附件(電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀)，非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。
miniBOOSTER 產品分類
1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）
A系列HC1W 型號：HC1W1.2A 1
2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）
3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）
4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列
6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列
miniBOOSTER增壓器HC2-4.0-B-1V型號介紹
RINGSPANN集團是一家中型跨國企業，始建于1944年，總部設立在德國法蘭克福附近，主要經營產品包括：?jiǎn)蜗螂x合器、扭矩限制器、脹緊套、縮緊盤、制動器、聯軸器和RINGSPANN集團的起家產品——星形碟簧。作為動力傳動和精密夾具領域的領軍企業，以其簡潔的設計，出眾的產品質量和安全性能成為眾多國際知名品牌長期供應商。作為此類產品的協會主席，曾多次參與制定和修改此類產品的德國標準。改革創新使RINGSPANN成為動力傳動和裝夾技術領域的杰出供應商，RINGSPANN有眾多國際知名的客戶，在航空制造業尤為顯著。全球化的銷售網絡確保我們能夠?yàn)榭蛻籼峁┓奖憧旖莸姆?wù)。
產品主要有：?jiǎn)蜗螂x合器、制動器、軸-套無鍵聯接器、扭矩/力限制器、聯軸器、精密夾具、RCS遠程控制系統
RINGSPANN整體單向離合器特點
整體單向離合器FBF是自帶連接法蘭，軸承和密封的單向離合器。離合器內部已經注有潤滑油，可以隨時使用。
除了標準結構形式以外，還提供另外3種結構形式用于提高使用壽命和定位準確性。
額定扭矩可達160 000 Nm。
內孔直徑可達300 mm。更多標準的內徑尺寸可能會臨時通知。
RINGSPANN整體單向離合器FBF
整體單向離合器 FBF
法蘭連接
楔塊制動，4種結構形式
應用于：
? 逆止器
? 超越離合器
? 定位離合器
常見型號：
德國RINGSPANN FB 127 SF
德國RINGSPANN FB 82 SFT
德國RINGSPANN FB 107 SFT
德國RINGSPANN FXM 85-40 SX 4867-085501-050H38
德國RINGSPANN RS 63.1 4474-063820-025H33
德國RINGSPANN RS 63 5313-040001-000000
德國RINGSPANN RLK130-30x55
德國RINGSPANN FXM 120 SX
德國RINGSPANN DH 010 PFK-610M-12
德國RINGSPANN RLK 300 60x68
德國RINGSPANN 275-L-T05M/T05M-3-0320
德國RINGSPANN 4821-049100-028H33
德國RINGSPANN DH 030 PFK-650R-12
德國RINGSPANN DH 015 PFK-620M-12
RINGSPANN 離合器分離狀態，當左手握緊離合器握把時，離合器鋼絲繩被拉動，牽動撥桿移動，帶動壓塊壓在支承盤上。支承盤將壓緊彈簧壓縮，壓在主動盤、主動片、摩擦片上的壓力立即消失。它們?nèi)叻謩e處于自由狀態，端面不受任何壓力，因而使各個摩擦片和主動片一起旋轉的摩擦力消失。這樣，從動部分也就不隨發動機曲軸旋轉，離合器即處于分離狀態。當放松離合器握把時，壓緊彈簧又把主動盤、主動片、摩擦片三者壓緊，離合器又柔和地接合。輕騎牌15型輕便摩托車和幸福牌250型摩托車等，都是采用平盤摩擦式離合器自動離心式離合器的工作原理。
自動離合式離合器的工作原理，這種離合器是利用主動盤旋轉時產生的離心力與動盤接摩擦觸，并產生摩擦力來傳遞矩的。它主要由主動盤、離心甩塊、緩沖橡膠圈、拉簧、柱離銷、柱銷等組成。離心甩塊內孔與柱銷是動配合，離心甩塊可以繞柱銷擺動，而拉簧始終把離心甩塊拉向最小圓弧尺寸。它們都安裝在主動盤上，主動盤與發動機曲軸固定在一起，曲軸轉動帶動主動盤旋轉。從動盤套裝在曲軸上，通過軸承從動盤與曲軸可以自由地相對旋轉。
miniBOOSTER增壓器HC2-4.0-B-1V型號介紹
