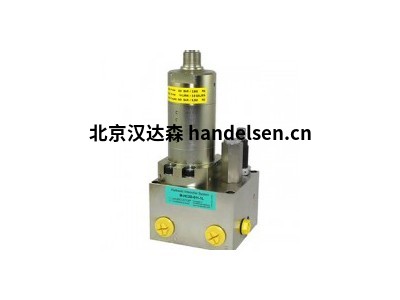

miniBOOSTER增壓器HC9D2W 5.2 A 1特點

miniBOOSTER增壓器HC9-16.0-B-1特點

       miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可





　　出口壓力的調節是通過改變供應壓力來進行的。 相對于其流動能力，HC9D2W是一個重量為25公斤的緊湊型設備。



　　流速



　　Intensification factor



　　iMax. outlet flow



　　l/minMax. inlet flow



　　l/min



　　5.25.630.0



　　7.14.130.0



　　10.13.030.0



　　12.22.430.0



　　15.02.030.0



　　外形尺寸



　　功能



　　基本操作在功能圖中進行了說明。 介質1通過輸入口自由流過驅動LP活塞的雙穩態閥BV1。 介質2從吸入口IN吸入，通過止回閥2×KV1，并通過2×KV2泵送到高壓側H.在這種情況下，通過增壓器的最大流量實現了快進功能。



　　當達到高壓側H的最終壓力時，裝置將自動失速。 如果由于消耗或泄漏而導致高壓側壓力下降，HP1和HP2將自動運行以保持最終壓力。



　　外形尺寸



　　連接類型



　　ConnectionIN / RH1 & H2S1 & S2D1 &D2



　　11/2" BSPPM30 x 1.51/2" BSPP1/8" BSPP



　　最大擰緊扭矩BSPP



　　IN / RH1 & H2S1 & S2D1 & D2



　　1/2" BSPPM30 x 1.51/2" BSPP1/8" BSPP



　　with steel washer13.0 da/Nm2.5 da/Nm13.0 da/Nm2.0 da/Nm



　　with aluminium washer7.0 da/Nm––2.0 da/Nm



　　with cutting edge13.0 da/Nm–13.0 da/Nm2.0 da/Nm



型號         增壓系數 i          泄流閥                         連接             型號



　　HC9D2W        5.2                   A = (無) / A 型            1            HC9D2W 5.2 A 1



　　HC9D2W版本：5種不同的增強因子



　　密碼：20 - 207 bar(入口壓力)



　　PH：最大1380 bar(出口壓力)



　　PRETURN：盡可能低(回油箱壓力)



　　POUTLET：PH =(PIN - Preturn)X i(強化)



　　強化因子與介質2的入口壓力有關，表格中的值是在介質2上1巴測量的



　　排水連接：最大10 bar



　　安裝：內聯管



　　一個模型=沒有放泄閥
