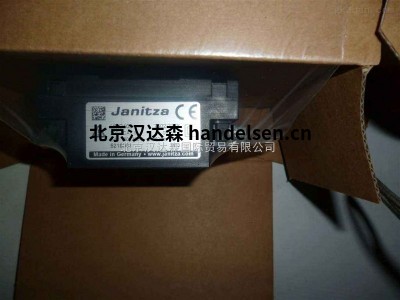

Janitza電流互感器STS60系列塑殼電流互感器1級和0.5至/ 5A介紹

楊文輝 QQ：2850590598   手機：18301216381 電話：010-64717020-118 傳真：010-84786709-666 郵件：sales11@handelsen.cn

　　多功能性和更高的安全性

　　如果要記錄和進一步處理高電流，則使用塑殼電流互感器。要測量的線(導電軌或?qū)Ь€)通過窗口饋入，并形成插入式電流互感器的初級電路。塑殼電流互感器主要用于安裝在導電軌上。通過額外的灌封，可以實現液滴密封，以及通過機械負載獲得更大的抗沖擊和振動(IEC 68)。這是最常見且具成本效益的電流互感器形式。但是，在安裝過程中必須斷開初級導體。因此，這種形式的變壓器最常用于新系統安裝。

　　主要特點

　　提高安全性

　　殼體的兩半重疊而不是相互抵靠

　　防聚撞塑料外殼，由聚酰胺制成

　　根據UL 94 VO不可燃和自熄

　　主軌緊固螺釘?shù)谋Ｗo(hù)帽

　　主導軌端子的旋入銷可以通過保護蓋進行絕緣，可作為選件提供

　　保護以防止意外接觸

　　輔助連接饋送

　　通過前側和后側的矩形開口饋送到連接端子的次級連接

　　在安裝期間，例如在安全帶后面，通過側面槽的電纜接頭實現次級連接

　　擴大二級終端覆蓋

　　除了普通的端子蓋外，還提供額外的防護罩

　　鎖定前后饋電到次級端子

　　一般機械性能

　　標稱頻率50 - 60 Hz

　　絕緣等級E(根據要求提供其他類別)

　　熱額定短期電流Ith = 60 x IN / 1s

　　額定浪涌電流Idyn = 2.5 x Ith，min。，但所有插入式電流互感器均為100 kA

　　操作設備的高電壓Um = 0.72kV

　　額定絕緣水平(測試電壓)4 kV / 1 min(根據EN 61869-2)

　　過流限制因子FS5或FS10

　　諧波電流高達50次諧波

　　除了測量設備和軟件，Janitza還提供相關服務 - 一個完整的解決方案，保證有效的能源管理。其中包括：能源測量技術，符合標準EN 50160的A類網絡質量分析儀，能源管理系統，數字集成測量設備，移動電能質量分析儀，功率因數控制器，諧波濾波器和補償系統。除了咨詢和技術解決方案的開發，Janitza還與客戶一起進行調試，課程和培訓，并為系統提供維護和支持。

　　Janitza 互感器STS60等系列主要型號：

　　Janitza IPA40.5

　　Janitza IPA40

　　Janitza 6A315.3

　　Janitza 7A412.3

　　Janitza 8A512.3

　　Janitza 9A615.3

　　Janitza EIPA30.5

　　Janitza E6A315.3

　　Janitza E7A412.3

　　Janitza E13A1030.3

　　Janitza ERM60-E3A

　　Janitza ERM70-E4A

　　Janitza ERM85-E6A

　　Janitza IPS20

　　Janitza IPS30

　　Janitza IPS40

　　Janitza IPS21

　　Janitza IPS31

　　Janitza IPS41

　　Janitza STS20

　　Janitza STS30

　　Janitza STS40

　　Janitza STS50

　　Janitza STS60

　　Janitza STS21

　　Janitza STS31

　　Janitza STS41

　　Janitza STS51

　　Janitza STS61

　　Janitza KUW30-60

　　Janitza KUW30-75

　　Janitza KUW30-100

　　Janitza KUW30-125

　　Janitza KUW30-150

　　Janitza KUW30-200

　　Janitza KUW30-250

　　Janitza KUW40-100

　　Janitza KUW40-125

　　Janitza KUW1/-150

　　Janitza KUW1-200

　　Janitza KUW1-250

　　Janitza KUW2-300

　　Janitza KUW2-400

　　Janitza KUW2-500

　　Janitza KUW2-250

　　Janitza KUW2-300

　　Janitza KUW2-400

　　Janitza KUW2-500

　　Janitza KUW4-250

　　Janitza KUW4-300

　　Janitza KUW4-400

　　Janitza KUW4-500

　　Janitza KUW4-600

　　Janitza KUW4-750

　　Janitza KUW4-800

　　Janitza KUW4-1000

　　Janitza KUW4.2-250

　　Janitza KUW4.2-300

　　Janitza KUW4.2-400

　　Janitza KUW4.2-500

　　Janitza KUW4.2-600

　　Janitza KUW4.2-750

　　Janitza KUW4.2-800

　　Janitza KUW4.2-1000

　　Janitza KBU 58

　　Janitza KBU 812

　　Janitza ASRD 14

　　Janitza CT 35/1A

　　Janitza CT 64/1A

　　Janitza CT27-35

　　Janitza CT27-64

　　Janitza CT-20

　　Janitza CT27-35

　　Janitza CT27-64

　　Janitza CT-20

　　Janitza SC-CT-20

　　Janitza SC-CT-21

　　Janitza SC-CT-100

　　Janitza SC-CT-200

　　Janitza SC-CT-300

　　Janitza SC-CT-400

　　Janitza SC-CT-500

　　Janitza SC-CT-600

　　Janitza CT-AC RCM 35N

　　Janitza CT-AC RCM 80N

　　Janitza CT-AC RCM 110N

　　Janitza CT-AC RCM 140N

　　Janitza CT-AC RCM 210N

　　Janitza KBU 23D*2

　　Janitza KBU 58D*2

　　Janitza KBU 812D*2

　　Janitza CT-AC RCM A110N

　　Janitza CT-AC RCM A150N

　　Janitza CT-AC RCM A310N

　　Janitza CT-AC/DC type B+ 35 RCM

　　Janitza CT-AC/DC type B+ 70 RCM

　　Janitza在他們位于德國Lahnau的工廠開發和制造全系列產品(硬件和軟件) - 就像他們一直以來一樣。如今，能源管理不僅與環境和社會相關，而且也是一個關鍵的競爭因素。只有那些能夠密切關注能耗的人才能降低成本，提高效率。Janitza 互感器STS60等系列產品選型與規格確定情況，
