自成立以來，BIKON-Technik GmbH一直在開發新的可拆卸錐形夾緊系統，通常稱為夾緊裝置。 基礎是圓柱形和錐形壓縮繃帶，具有兩個相應的錐形表面（BIKON = 2個錐體）。 迄今為止，BIKON-Technik GmbH已在全球范圍內獲得了90多項。

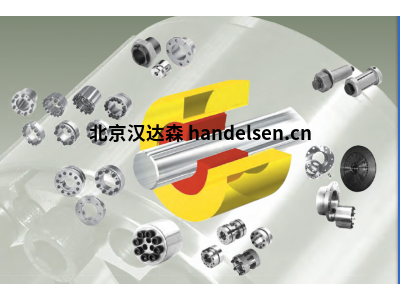

產品范圍包括內部，中間和外部夾緊系統，法蘭和軸聯軸器，夾緊螺栓和各種特殊設計。


安裝

擰下所有螺釘（3）幾個螺紋并將至少三個螺釘擰入法蘭（第1部分）中的強制螺紋中，以使第1部分和第2部分保持一定距離 - 自鎖錐形。

插入夾緊裝置上油。

不要使用二硫化鉬（MoS2）或潤滑脂！將推出螺紋中的螺絲擰入壓力環的螺紋（第2部分）。

使用扭矩扳手以十幾個階段均勻地交叉擰緊螺釘。 擰緊插槽左右兩側的螺釘。

控制

按照排列順序檢查螺釘（3）的緊固扭矩TA。 當沒有螺釘可以擰緊時，擰緊螺釘和組件。 保護夾緊裝置免受污染！







常見型號：

德國BIKON 脹緊套 1006  19X47

德國BIKON脹緊套1006  20x47

德國BIKON脹緊套1006  22X47

德國BIKON脹緊套1006  24X50

德國BIKON脹緊套1006  25X50

德國BIKON脹緊套1006  28X55

德國BIKON脹緊套1006  30x55

德國BIKON脹緊套1006  32X60

德國BIKON脹緊套1006  35X60

德國BIKON脹緊套1006  38X65

德國BIKON脹緊套1006  40x65

德國BIKON脹緊套1006  42X75

德國BIKON脹緊套1006  45X75

德國BIKON脹緊套1006  48X80

德國BIKON脹緊套1006  50x80

德國BIKON脹緊套1006  55X85

德國BIKON脹緊套1006  60x90

德國BIKON脹緊套1006  63X95

德國BIKON脹緊套1006  65X95

德國BIKON脹緊套1006  70x110

德國BIKON脹緊套1006  75X115

德國BIKON脹緊套1006  80x120

德國BIKON脹緊套1006  85X125

德國BIKON脹緊套1006  90x130

德國BIKON脹緊套1006  95X135

德國BIKON脹緊套1006  100x145

德國BIKON脹緊套1006  110x155

德國BIKON脹緊套1006  120x155

德國BIKON脹緊套1006  130x180

德國BIKON脹緊套1006  140x190

德國BIKON脹緊套1006  150x200

德國BIKON脹緊套1006  160x210

德國BIKON脹緊套1006  170x225

德國BIKON脹緊套1006  180x235

德國BIKON脹緊套1006  190x250

德國BIKON脹緊套1006  200x260

德國BIKON脹緊套1006  220x285

德國BIKON脹緊套1006  240x305

德國BIKON脹緊套1006  260x325

德國BIKON脹緊套1006  280x355

德國BIKON脹緊套1006  300x375

德國BIKON脹緊套1006  320x405

德國BIKON脹緊套1006  340x425

德國BIKON脹緊套1006  360x455

德國BIKON脹緊套1006  380x475

德國BIKON脹緊套1006  400x495

德國BIKON脹緊套1006  420x515

德國BIKON脹緊套1006  440x535

德國BIKON脹緊套1006  460x555

德國BIKON脹緊套1006  480x575

德國BIKON脹緊套1006  500x595





BIKON 1506

是1973年BIKON 1006的衍生物

由BIKON-Technik GmbH開發。

在組裝期間，輪轂沒有軸向位移。



安裝

擰下所有螺釘（3）幾圈并將至少三個螺釘擰入法蘭（第1部分）的推出螺紋中，以使第1部分和第2部分保持一定距離 - 自鎖錐形。

插入夾緊裝置上油。

不要使用二硫化鉬（MoS2）或潤滑脂！ 將推出螺紋中的螺釘擰入壓力環的螺紋（第2部分）。

使用扭矩扳手以十幾個階段均勻地交叉擰緊螺釘。 擰緊插槽左右兩側的螺釘。

控制

按照排列順序檢查螺釘（3）的緊固扭矩TA。 如果不能擰緊螺釘，則完成螺釘和組件的擰緊。保護夾緊裝置免受污垢！



拆解

擰下所有螺釘，松開連接幾個螺紋，然后卸下盡可能多的螺釘，例如夾緊套管（第1部分）中的Abdrückgewinde，并擰入螺紋中。

通過逐步，橫向擰緊Abdrückgewinden中的螺釘來松開連接。

一個接一個地?cái)Q緊插槽左右兩側的螺釘。


詳情請咨詢北京漢達森薛時通
