功能

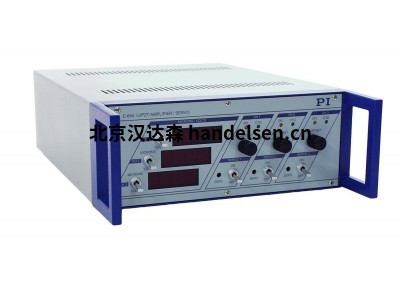

用于P-611.3S NanoCube®納米定位系統的功率放大器和位置伺服控制器

軸

3

傳感器

伺服特點

P-I（模擬），陷波濾波器

傳感器類型

應變片傳感器

放大器

輸入電壓

-2到12伏

輸出電壓

-20到120伏

每個通道的峰值輸出功率，<5毫秒

14瓦

每個通道的平均輸出功率，>5毫秒

6瓦

每個通道的峰值電流，<5毫秒

140毫安

每個通道的平均電流，>5毫秒

60毫安

電流限制

防短路

電壓增益

10 ±0.1

紋波、噪聲、0至100kHz

<1毫伏_均方根

接口和操作

壓電陶瓷連接器

Sub-D25針

傳感器連接

Sub-D25針

控制輸入插座

3 × BNC（后部），輸入/輸出連接器

輸入/輸出端口

用于精確和溢出狀態、控制輸入和傳感器監控器輸出的14針接頭

顯示

3 × 3½位，LED燈

其他

工作溫度范圍

5到50°C

過熱保護

75攝氏度時停用

尺寸

236毫米 × 88毫米 × 273毫米 + 操縱桿

質量

3千克

工作電壓

90至120 / 220至240伏交流，50至60赫茲（線性電源）

最大功耗

60瓦
