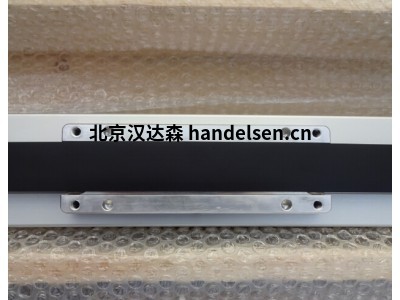

Rollon DSB28-3200mm 滾輪線性導軌



 帶有高精度滾珠軸承滾子滑塊的線性導軌

T型軌、TR型軌、U型軌的可用尺寸:18、28、35、43、63

K型導軌的可用尺寸:43，63

麥克斯。運行速度:9米/秒(354英寸/秒)(取決于應用)

麥克斯。加速度:20 m/s2 ( 787 in/s2)(取決于應用)

麥克斯。徑向負載能力:15，000牛頓(每個滑塊)

溫度范圍:-20°C至+120°C(-4°F至+248°F)，短暫至最大值。+170攝氏度(+338華氏度)

可用軌道長度從160毫米到3，600毫米(6.3英寸到142英寸)，增量為80毫米(3.15英寸)，最大單個軌道更長。根據要求，4，080毫米(160.6英寸)

帶滾輪的模塊化直線導軌_meitu_20

終身潤滑的滾輪銷

滾柱密封/護罩:2RS(防濺)，2Z(鋼蓋盤)

滾筒材料:鋼100Cr6

鋼軌滾道感應淬火和打磨

根據國際標準化組織2081標準，導軌和滑塊體是標準鍍鋅的

尺寸為18的T型和U型鋼軌材料:冷軋滾柱軸承碳鋼C43 F

K形軌道的軌道材料，以及尺寸為28至63的T形和U形軌道:CF53　

一個線性系統，包括一個鋼制線性軌道，帶有感應淬火滾道和高精度徑向滾珠軸承滑塊，也由淬火鋼制成。線性導軌價格合理，易于安裝在所有類型的表面上，包括非加工表面。



三種線性導軌類型，T型、K型和U型，允許補償固有的錯位，例如機床外殼

內部滾道確保緊湊的尺寸

兩種滑塊類型:帶鋁模鑄體的N系列和帶鋼體的C系列

終身潤滑滾柱軸承

抗灰塵和其他常見碎片

適合速度高達9米/秒的應用

軌道寬度尺寸:18毫米、28毫米、35毫米、43毫米和63毫米

可調預載

滾道位于C型型材內，防止灰塵進入。對于必須補償一個或兩個平面上的平行度誤差的所有應用，具有成形滾道的線性軌道(T)、具有平坦?jié)L道的線性軌道(U)和具有混合成形滾道的線性軌道(K)可以不同地組合。



緊湊型軌道線性導軌的主要應用領域:



宇宙空間

鐵路

醫學的

工業機械

包裝

自動化

物流









rollon C型面的線性導軌



技術特性表

線性導軌的可用尺寸:20、26、30、40和45毫米

麥克斯。線性導軌中滑塊的運行速度:1.5米/秒(59英寸/秒)(取決于應用)

麥克斯。加速度:2米/秒(78英寸/秒)(取決于應用)

麥克斯。橫向:3，060毫米(120英寸)(取決于尺寸)

麥克斯。徑向負載能力:3.240牛頓(每個滑塊)

線性導軌的溫度范圍:不銹鋼-20°C至+100°C(-4°F至+212°F)，鍍鋅-20°C至+120°C(-4°F至+248°F)，氮化-30°C至+170°C

可用軌道長度從160毫米到4.000毫米(6.3英寸到157英寸)，增量為80毫米(3.15英寸)

終身潤滑的滾輪

滾軸密封/護罩:CEX滑塊=> 2RS(防濺密封)，CES滑塊=> 2Z(防塵蓋密封)，CEN滑塊=> 2Z

材料:不銹鋼軌道TEX.../ UEX...1.4404 (AISI 316L)，TES鋼軌.../ UES...鍍鋅ISO 2081

輥?zhàn)硬牧?不銹鋼1.4110(美國鋼鐵協會440)

產品說明

堅固實用的線性導軌，帶徑向滾珠軸承滑塊。X-Rail是一系列線性導軌，帶有徑向滾珠軸承滑塊，適用于需要成本效益和高耐腐蝕性的應用。帶成型滾道的線性導軌和帶扁平滾道的線性導軌可用不銹鋼或鍍鋅或氮化金屬薄板制成。通過T + U配置，X軌系統可以補償安裝表面平行度的任何軸向錯位。



線性導軌有五種寬度:20、26、30、40和45毫米

高達4.000毫米的標準軌道長度；根據要求提供不同長度

低摩擦系數

用于自動調心軸承應用的T型和U型導軌組合

易于調節的滑塊預載

聚合物基刮水器可用于增加滾子軸承保護(適用于薄體式滑塊)

高達120°C/250°F的耐高溫性(氮化版本為170°C)

不銹鋼X軌線性導軌版本耐腐蝕，即使在非常臟或熱的環境中也能確保可靠的運行。當需要不銹鋼線性導軌時，這種解決方案是理想的且價格合理。
