　　minibooster增壓器

　　有6個大系列(36個小系列) 11個型號 如下：

　　1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列

　　A系列HC1W 型號：HC1W1.2A 1

　　HC1W版本：9種不同的增壓系數

　　P in：20 - 207 bar(入口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　PH：最大800 bar(出口壓力)

　　POUTLET：PH =(PIN - PRETURN)×I(強化)

　　安裝：內聯管

　　A型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　材料證書3.1的要求。

　　描述

　　HC1W是最緊湊的miniBOOSTER 316L不銹鋼，重量只有0.7公斤。 它非常適合用于需要將設備安裝在工具，電源組件或其他設備上的應用。

　　HC1W將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。

　　b系列HC2DHW型號：HC2DHW4A 1

　　HC2DHW版本：5個不同的增強因子

　　PIN：入口壓力20-207巴

　　PH：最大1380bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)I(強化)

　　安裝：內聯管

　　配件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　材料證書3.1根據要求

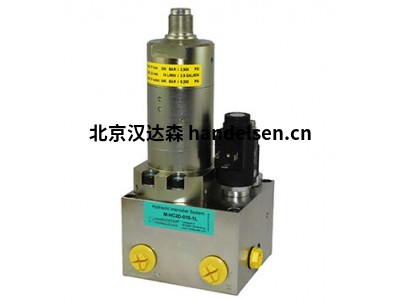

　　型號：M-HC2D-012-1K

　　型號連接方式旁通流量最大壓力重量

　　M-HC2D-012-1K 1 = BSPP100 l/min500 bar11.0 kg

　　主要特征

　　按需求壓力

　　電磁鐵激活

　　高壓 - 高達700bar(10,000 psi)

　　快速灌裝 - 系統流量可達100 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　最大入口壓力= 345bar

　　可調出口壓力

　　描述

　　HC2DHW是一款雙作用不銹鋼裝置，能夠在高壓端提供高達5.0 l / min的流量。與其他miniBOOSTER型號一樣，HC2DHW將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。出口壓力的調節是通過改變供應壓力來進行的。 相對于其流動能力，HC2DHW是一個重量為8.0千克的緊湊型設備。

　　功能

　　基本操作在功能圖中進行了說明。 油通過換向閥CV輸入IN端口，通過單向閥2x KV1，2x KV2和DV自由流動到高壓側H.在這種情況下，通過增壓器實現最大流量，從而實現快進功能。

　　當在高壓側H達到泵壓時，閥KV1，KV2和DV將關閉。 最終的壓力將由振蕩泵單元OP1和OP2輪流實現。 當達到高壓側H的最終壓力時，裝置將自動失速。 如果由于消耗或泄漏導致高壓側壓力下降，OP1和OP2將自動運行以保持最終壓力。 可以將高壓接頭H更換到增壓器的另一端。

　　C系列

　　HC4W

　　HC4W 版本：9種不同的增壓系數

　　PIN:進口壓力 20 – 200 bar

　　PH:最大 800 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i (增壓)

　　安裝：管式管路

　　附件：先導單向閥

　　A 型= 沒有單向閥

　　B 型= 帶單向閥

　　G 型= 直接比例控制

　　說明

　　對于要求更大流量的高壓液體應用場合HC4W 是理想之選。HC4W 結構緊湊，材料為不銹鋼，重量僅為 4.5 kg，但出口流量最高可達 7.0 l/min。

　　與HC2W型號一樣，它可以將供油壓力升高，并可自動補償液壓油損耗來維持高壓。出口壓力的調節通過改變與流量相關的供油壓力來實現。

　　D系列HC6DHW

　　HC6DHW版本：7種不同的增強因子

　　PIN：入口壓力20-207bar

　　PH：最大1380bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)I(強化)

　　安裝：內聯管

　　配件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　材料證書3.1根據要求

　　描述

　　HC6DHW是一款高流量雙作用不銹鋼316L單元，可在高壓端提供12.5 l / min的流量。 與其他miniBOOSTER型號一樣，HC6DHW將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。 相對于其流動能力，HC6DHW是一個重量為35.0公斤的緊湊型設備。

　　E系列HC7W型號HC7W 6.6 A 11

　　型號增壓系數 i泄流閥連接型號

　　HC7W6.6A = (無) / A 型11HC7W 6.6 A 11

　　HC7W版本：5種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH: 2,000 bar maximum for media > 5 cSt (mm2/s)

　　PH: 1,000 bar maximum for media < 5 cSt (mm2/s)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i (增壓)

　　安裝：管式管路

　　附件：先導單向閥結合

　　A 型= 沒有單向閥

　　B 型= 帶單向閥

　　G 型= 直接比例控制

　　HC7W版本：5種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH: 2,000 bar maximum for media > 5 cSt (mm2/s)

　　PH: 1,000 bar maximum for media < 5 cSt (mm2/s)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i (增壓)

　　安裝：管式管路

　　附件：先導單向閥結合

　　A 型= 沒有單向閥

　　B 型= 帶單向閥

　　G 型= 直接比例控制

　　說明

　　HC7W 是緊湊式高壓設備，可以提供高達 2,000 bar 的壓力，重量僅為 1.5 kg。對于使用稀薄(低粘度)媒介是理想之選。對于類似液壓泵站的行走應用領域，它是理想之選

　　HC7W 可將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。選擇不同的高壓適配器，可以在 HP 端口處獲得不同規格的 M22x1.5 螺紋。

　　2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列，HC7-9系列

　　A系列HC1-9

　　HC1-9版本：7個不同的增壓系數

　　PIN：20-207 bar(入口壓力)

　　PH：最大500 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)i(強化)

　　安裝：墨盒

　　附件：可提供先導式卸料閥

　　A型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　描述

　　HC1-9是一款緊湊型液壓濾芯miniBOOSTER，重量只有0.75公斤。 它非常適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的應用。

　　HC1-9將供油壓力提高到最高500 bar的出口壓力，并自動補償油的消耗量以保持高壓。出口壓力的調節是通過改變供應壓力來進行的。

　　B系列HC2-9 型號HC21.5A 1

　　型號增壓系數 i泄流閥連接型號

　　HC21.5A = (無) / A 型9HC21.5A 1

　　HC2版本：11個不同的強化因素

　　P IN：20-207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN) (強化)

　　安裝：內聯管

　　配件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　HC2版本：11個不同的強化因素

　　密碼：20-207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)我(強化)

　　安裝：內聯管

　　配件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　描述

　　HC2-9是一款緊湊型液壓濾芯miniBOOSTER，重量只有1.0公斤。 適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的特殊應用場合。

　　HC2-9將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。

　　C系列HC3-9 型號HC3-10 3.2 B 9

　　型號增壓系數 i泄流閥連接型號

　　HC3-93.2B = (有) / B 型2HC3-10 3.2 B 9

　　HC3-9版本：11種不同的增強因子

　　密碼：20-207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)i(強化)

　　安裝：墨盒

　　配件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　描述

　　型號HC25 5.0 A 1

　　型號增壓系數 i泄流閥連接型號

　　HC255.0A = (無) / A 型1HC25 5.0 A 1

　　HC25用于氣缸的快速前進

　　版本：11個不同的強化因素

　　密碼：20 - 207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)×I(強化)

　　安裝：內聯管

　　配件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　材料證書3.1根據要求

　　HC3-9是一款緊湊型液壓濾芯miniBOOSTER，重量只有1.3公斤。 它非常適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的應用。

　　HC3-9將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以維持高壓。 出口壓力的調節是通過改變供應壓力來進行的。

　　HC3-9版本：11種不同的增強因子

　　密碼：20-207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)i(強化)

　　安裝：墨盒

　　配件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　描述

　　HC3-9是一款緊湊型液壓濾芯miniBOOSTER，重量只有1.3公斤。 它非常適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的應用。

　　HC3-9將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以維持高壓。 出口壓力的調節是通過改變供應壓力來進行的。

　　D系列HC7-9 型號HC7-9 6.6 B 9

　　型號增壓系數 i泄流閥連接型號

　　HC7-96.6B = (有) / B 型9HC7-9 6.6 B 9

　　HC7-9版本：5種不同的增強因子

　　PIN：20 - 207 bar(入口壓力)

　　PH：最大2000bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)x i(強化)

　　安裝：墨盒

　　附件：先導式放泄閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　HC7-9

　　5種不同的增強因子

　　PIN：20 - 207 bar(入口壓力)

　　PH：最大2000bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)x i(強化)

　　安裝：墨盒

　　附件：先導式放泄閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　描述

　　HC7-9是一款非常緊湊的高壓裝置，可以輸送高達2000巴的壓力，重量僅為1.3公斤。 它非常適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的應用。

　　HC7-9將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。

　　3. 雙媒介增壓器3個系列：HC2D系列，HC6D系列，HC9D系列

　　A系列

　　HC2D2

　　HC2D2 版本：8種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH:最大 800 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i (增壓)

　　增壓比與媒介2的進口壓力相關，

　　表中的數值是在媒介 2 壓力為1 bar測量得到的

　　泄流連接：最大5 bar

　　安裝：管式管路

　　A 型= 沒有單向閥

　　說明

　　HC2D2 是一種自吸式雙媒介設備，高壓端最高流量可達 3 l/min。與其他 miniBOOSTER 型號一樣，HC2D 可將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。

　　通過改變供油壓力調節出口壓力。相對于流量，HC2D2 是一臺重量為 4.15 kg的緊湊型設備。

　　B系列HC6D2 型號 HC63-013 8.2 A 1

　　型號增壓系數 i泄流閥連接型號

　　HC63-013 8.2A = (無) / A 型1HC63-013 8.2 A 1

　　主要特征

　　自動啟動(順序閥)

　　高壓 - 高達800 bar(11,600 psi)

　　快速灌裝 - 系統流量達300 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　從旁路切換到強化流程

　　最大入口壓力= 345bar

　　可調出口壓力

　　安裝：內聯管或法蘭

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　型號HC63-013 20 A 1

　　型號增壓系數 i泄流閥連接型號

　　HC63-013 20A = (無) / A 型1HC63-013 20 A 1

　　M-HC22現場裝置，出口壓力可調

　　版本：11個不同的強化因素

　　密碼：20 - 207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)x i(強化)

　　附件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　HC6D2 版本：9種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH:最大 800 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i (增壓)

　　增壓比與媒介2的進口壓力相關，

　　表中的數值是在媒介 2 壓力為1 bar測量得到的

　　泄流連接：最大10 bar

　　安裝：管式管路

　　A 型= 沒有單向閥

　　說明

　　HC6D2 是一個自吸式雙媒介設備，高壓端最高流量可達41 l/min。與其他 miniBOOSTER 型號一樣，HC6D2 可將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。

　　通過改變供油壓力調節出口壓力。相對于其流量而言，HC6D2 是一個緊湊型設備，重量僅為 24 kg。

　　C 系列HC9D2W 型號 HC9D2W 5.2 A 1

　　型號增壓系數 i泄流閥連接型號

　　HC9D2W5.2A = (無) / A 型1HC9D2W 5.2 A 1

　　HC9D2W版本：5種不同的增強因子

　　密碼：20 - 207 bar(入口壓力)

　　PH：最大1380 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - Preturn)X i(強化)

　　強化因子與介質2的入口壓力有關，表格中的值是在介質2上1巴測量的

　　排水連接：最大10 bar

　　安裝：內聯管

　　一個模型=沒有放泄閥

　　HC9D2W版本：5種不同的增強因子

　　密碼：20 - 207 bar(入口壓力)

　　PH：最大1380 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - Preturn)X i(強化)

　　強化因子與介質2的入口壓力有關，表格中的值是在介質2上1巴測量的

　　排水連接：最大10 bar

　　安裝：內聯管

　　一個模型=沒有放泄閥

　　描述

　　HC9D2W是一款不銹鋼雙重介質單元，能夠在高壓端提供高達5.6 l / min的流量。與其他miniBOOSTER型號一樣，HC9D2W將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。

　　出口壓力的調節是通過改變供應壓力來進行的。相對于其流動能力，HC9D2W是一個重量為25公斤的緊湊型設備。

　　4. 油增壓-HC增壓器： HC1系列，HC2系列，HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

　　A系列 HC1系列

　　概述：

　　HC1 版本:9種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH:最大 800 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH = (PIN – PReturn) i (增壓)

　　安裝：管式管路

　　附件：先導單向閥

　　A 型 = 沒有單向閥

　　B 型 = 帶單向閥

　　G 型 = 直接比例控制

　　HC1 miniBOOSTER 液壓增壓器說明

　　HC1 是結構最緊湊的 miniBOOSTER 設備，重量僅為 0.7 kg。適合于安裝在工具、 液壓泵站, 或其他裝裝置上。

　　HC1 可以將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。

　　B系列 HC2 系列

　　版本： 13 種不同的增壓系數

　　PIN: 20 – 200 bar (進口壓力)

　　PH: 最大 800 bar(出口壓力)

　　PRETURN: 盡量低(至油箱的回壓)

　　增壓比： PH = (PIN – PReturn) i (增壓)

　　安裝：管式管路

　　附件：先導單向閥

　　A 型 = 沒有單向閥

　　B 型 = 帶單向閥

　　G 型 = 直接比例控制

　　說明

　　HC2 結構緊湊，重量僅為 1.0 kg。對于要求提供和維持高壓力的各種應用場合，它是理想之選。

　　HC2 可以將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。

　　C系列HC3

　　HC3 版本：11種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH:最大 500 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i(增壓)

　　安裝：NG6 (D03) 疊加閥集成系統

　　附件：先導單向閥

　　A 型= 沒有單向閥

　　B 型= 帶單向閥

　　G 型= 直接比例控制

　　說明

　　HC3 是 HC2 的一個版本，設計用于 NG6 (D03) 疊加閥集成系統。它結構緊湊，重量僅為 2.5 kg。HC3 標準集成先導單向閥。標準型號的最大出口壓力為 500 bar。出口壓力的調節通過改變供油壓力來實現。

　　D系列HC4 系列

　　HC4 版本：10種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH:最大 800 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i(增壓)

　　安裝：管式管路

　　附件：先導單向閥

　　A 型= 沒有單向閥

　　B 型= 帶單向閥

　　G 型= 直接比例控制

　　說明

　　對于要求更大流量的高壓液體應用場合，HC4 是理想之選。HC4 結構緊湊，重量僅為 3.7 kg，但出口流量最高可達 7.0 l/min。與 HC2 型號一樣，它可以將供油壓力升高，并可自動補償液壓油損耗來維持高壓。通過改變供油壓力調節出口壓力。

　　E系列HC5系列

　　11種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH:最大 800 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i(增壓)

　　安裝：管式管路

　　附件：集成先導單向閥

　　雙向高壓

　　說明

　　HC5 是一個雙作用miniBOOSTER，集成有兩個獨立的增壓回路。如功能圖所示，更改控制閥 CV 的位置可以將增壓從一個回路切換到另一個回路。

　　對于在單獨的工步中需要高壓的應用場合，例如雙作用液壓缸、剪切擴張一體工具，它是理想之選。與 HC2相似，HC5是緊湊型設備，重量僅為3.0 kg。

　　F系列HC6

　　9種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH:最大 800 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i(增壓)

　　安裝：管式管路

　　附件：先導單向閥

　　A 型= 沒有單向閥

　　B 型= 帶單向閥

　　G 型= 直接比例控制

　　說明

　　HC6 是一個高流量設備，高壓端最高流量可達 13 l/min。與其他miniBOOSTER型號一樣，HC6 可將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。相對于其流量而言，HC6 是一個緊湊型設備，重量僅為 9.5 kg。

　　G系列HC7

　　5種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH:最大 2000 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i(增壓)

　　安裝：管式管路

　　附件：先導單向閥結合

　　A 型= 沒有單向閥

　　B 型= 帶單向閥

　　G 型= 直接比例控制

　　說明

　　HC7 是緊湊式高壓設備，可以提供高達 2000 bar 的壓力，重量僅為 1.5 kg。對于類似液壓泵站的行走應用領域，它是理想之選

　　HC7 可以將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。選擇不同的高壓適配器，可以在 HP 端口處獲得不同規格的 M22x1.5 螺紋?？砂葱杼峁└邏毫?。

　　H系列 HC8

　　5種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH:最大 2,000 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i(增壓)

　　安裝：管式管路

　　附件：先導單向閥結合

　　可連接壓力表/傳感器

　　A 型= 沒有單向閥

　　B 型= 帶單向閥

　　G 型= 直接比例控制

　　說明

　　HC8 適用于增壓后壓力高達 2,000 bar 的應用。HC8 是唯一的獨立設備，其運行類似于HC2，能夠以 20:1 的最高比率提升進口壓力，而無需使用外部動力。

　　此外，HC8 可以自動補償高壓側的液壓油損耗來維持高壓。高壓壓力與進口壓力成正比。HC8 產品結構緊湊。HC8 可以在進口壓力為 20 至 200 bar 的范圍內工作。還可根據特殊要求提供更高的壓力。

　　J系列HC9

　　HC9版本：8增強系數

　　P IN：20 - 207 bar(入口壓力)

　　P H：最大5,000 bar(出口壓力)

　　P RETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)I(強化)

　　安裝：內聯管

　　配件：可提供先導式卸料閥

　　A型=沒有放泄閥

　　B型=帶卸料閥，最高可達3000 bar

　　描述

　　HC9是一種超高壓設備，能夠在高壓端提供高達5,000 bar和0.3 l / min的流量。 與其他miniBOOSTER型號一樣，HC9可將供油壓力提高到更高的出口壓力，并自動補償油液消耗以保持高壓。

　　出口壓力的調節是通過改變供應壓力來進行的。相對于其流動能力，HC9是一個緊湊的設備，重量只有9.9公斤。

　　5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列，HC62-013系列，HC63-013系列

　　A 系列HC22

　　HC22，出口壓力可調

　　版本：11個不同的強化因素

　　PIN：20 - 207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)x i(強化)

　　安裝：內聯管

　　配件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　材料證書3.1根據要求

　　描述

　　HC22是一個緊湊的單位，重量只有2.3公斤。 它非常適用于需要建造和保持高壓的各種應用場合。

　　HC22將供油壓力提高到更高的出口壓力，并自動補償機油消耗量，以保持高壓。

　　HC22包含一個減壓閥(PRV)，用于控制進入增壓器部分的進口壓力，以及一個可選的孔口，用于將進口流量減至所選增壓比所允許的最大值。

　　集成的減壓閥(PRV)可以保護升壓器和高壓工具免受過高的壓力。 無論油箱管路壓力如何變化，都能確保穩定的高壓。

　　B系列 HC25

　　HC25用于氣缸的快速前進

　　版本：11個不同的強化因素

　　密碼：20 - 207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)×I(強化)

　　安裝：內聯管

　　配件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　材料證書3.1根據要求

　　描述

　　HC25是一個緊湊的單位，重量只有2.3公斤。 它非常適用于需要建造和保持高壓的各種應用場合。

　　HC25采用了一個平衡閥，通過引導全部進口流量直接通過增壓器部分，直至達到設定壓力，從而允許氣缸快速向前運動。 然后平衡閥打開，增壓器開始振蕩。

　　高壓側H到達時HC25增壓器會自動停止。 增壓器將不斷補償油耗，以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。

　　增壓器上可以安裝一個可選的節流孔，以將入口流量減至所選增壓比所允許的最大值。

　　C系列 HC62-013

　　主要特征

　　自動啟動(順序閥)

　　高壓 - 高達800 bar(11,600 psi)

　　快速灌裝 - 系統流量達300 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　從旁路切換到強化流程

　　最大入口壓力= 345bar

　　可調出口壓力

　　安裝：內聯管或法蘭

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　描述

　　HC62-013在線增壓系統設計用于增加泵的液壓壓力。 它只在需要時運行，以節省能源。

　　該系統通過能夠在高壓下提供流動而是動態的。

　　該系統的功能簡單，但聰明。 當工作負荷的背壓達到接近泵最大壓力的設定值時，液壓油直接從泵旁路到最大流量的工作負荷。

　　一個順序閥打開并將油引導至增壓器，這使得壓力升高。最大泵壓和高壓之間的轉換在沒有用戶介入的情況下發生，并確保所有時間的工作負荷將以相對于所需高壓的最高速度被驅動。

　　安裝一個安全閥來控制系統可以輸出的最大允許壓力，允許增壓器在確定的壓力下產生更高的最終壓力。

　　簡易安裝

　　HC62-013配有四個安裝孔用于貫穿螺栓安裝。 四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。

　　HP法蘭安裝是可選的。 此外，為了實現更高的流量，可以使用多個HC62增壓器。

　　D系列HC63-013

　　主要特征

　　自動啟動(順序閥)

　　高壓 - 高達800 bar(11,600 psi)

　　快速灌裝 - 系統流量達300 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　從旁路切換到強化流程

　　最大入口壓力= 345bar

　　可調出口壓力

　　安裝：內聯管或法蘭

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　描述

　　HC63-013在線增強系統設計用于增加泵的液壓壓力。 它只在需要時運行，以節省能源。

　　該系統通過能夠在高壓下提供流動而是動態的。

　　該系統的功能簡單，但聰明。 當工作負荷的背壓達到接近泵最大壓力的設定值時，液壓油直接從泵旁路到最大流量的工作負荷。

　　一個順序閥打開并將油引導至增壓器，這使得壓力升高。最大泵壓和高壓之間的轉換在沒有用戶介入的情況下發生，并確保所有時間的工作負荷將以相對于所需高壓的最高速度被驅動。

　　安裝一個安全閥來控制系統可以輸出的最大允許壓力，允許增壓器在確定的壓力下產生更高的最終壓力。

　　簡易安裝

　　HC63-013有四個安裝孔用于貫穿螺栓安裝。 四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。

　　HP法蘭安裝是可選的。 此外，為了實現更高的流量，可以使多個HC63增壓器進行法蘭連接。

　　6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列，M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列

　　A 系列M-HC6D系列

　　M-HC6D是一個完整的，即可安裝的高流量高壓增壓系統。該系統基于miniBOOSTER HC6D增壓器，包括整體式高流量旁路閥和隔離閥。

　　PIN = 20-350巴(入口壓力)

　　PH = 500 bar(出口壓力)

　　Q = 100L / min

　　重量：32.3公斤

　　應用

　　該系統非常適合移動附件充分利用液壓缸快速向前運動的泵容量，并在需要增強(擠壓/夾緊)壓力時提高壓力。典型應用：移動附件(切割機 - 破碎機 - 剪刀)注塑機和液壓機。

　　超強·

　　系統已完全裝運并經過工廠測試，隨時可以安裝·

　　提供高流量和高壓力·

　　可用幾個集約化比率·

　　可選和多重連接安排·

　　安裝選項

　　M-HC6D增強系統可以根據您的應用和以下選項進行量身定制。

　　M-HC6D-004

　　帶1/2“BSPPP高壓端口的管件或軟管安裝型式和高壓側安全閥，消除了高壓氣瓶的臨界壓力峰值。

　　請將您的申請需求發送給我們，以便收到提案。

　　B系列M-HC-010

　　主要特征

　　按需求壓力

　　電磁鐵激活

　　高壓 - 高達700巴(10,000 psi)

　　快速灌裝 - 系統流量可達100 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　描述

　　M-HC-010在線增強系統設計用于增加泵的液壓壓力。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。

　　該系統通過能夠提供間歇使用的高壓流動(小于10分鐘占空比)而具有動態性。

　　安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。

　　簡易安裝

　　M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。

　　典型應用

　　移動附件(電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀)，非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。

　　C系列 M-HC-011

　　主要特征

　　按需求壓力

　　電磁鐵激活

　　高壓 - 高達700bar(10,000 psi)

　　快速灌裝 - 系統流量可達100 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　描述

　　M-HC-010在線增強系統設計用于增加泵的液壓壓力。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。

　　該系統通過能夠提供間歇使用的高壓流動(小于10分鐘占空比)而具有動態性。

　　安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。

　　簡易安裝

　　M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。

　　典型應用

　　移動附件(電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀)，非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。

　　D系列M-HC-012

　　主要特征

　　按需求壓力

　　電磁鐵激活

　　高壓 - 高達700bar(10,000 psi)

　　快速灌裝 - 系統流量可達100 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　最大入口壓力= 345bar

　　可調出口壓力

　　描述

　　M-HC-012在線增強系統設計用于將泵的液壓增加到工作負荷。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。

　　該系統通過能夠提供間歇使用的高壓流動(小于10分鐘占空比)而具有動態性。

　　安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。

　　簡易安裝

　　M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。

　　典型應用

　　移動附件(電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀)，非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。

　　E系列M-HC-013

　　主要特征

　　自動啟動(順序閥)

　　高壓 - 高達700bar(10,000 psi)

　　快速灌裝 - 系統流量可達100 l / min

　　延長使用壽命

　　健壯的設計

　　靈活的設計 - 幾個助推器/集約化比率

　　從旁路切換到強化流程

　　最大入口壓力= 345bar

　　可調出口壓力

　　描述

　　M-HC-013在線增強系統設計用于將泵的液壓增加到工作負荷。系統通過電磁線圈激活。操作員完全控制系統，并可以決定是否應該對工作負荷施加壓力。

　　該系統通過能夠提供間歇使用的高壓流動(小于10分鐘占空比)而具有動態性。

　　安裝一個安全閥來控制系統可以輸出的最大允許壓力，并允許增壓器在確定的壓力下達到較高的最終壓力產生流量。

　　簡易安裝

　　M-HC-010配有四個安裝孔，用于“貫穿螺栓”的安裝。四個連接端口邏輯上成對并且在HIC塊上彼此成一行放置。所有的表面都是電鍍的，具有良好的保護和精細的表面光潔度。

　　典型應用

　　移動附件(電機 - 轉向系統 - 切割機 - 破碎機 - 剪刀)，非公路設備，注塑機和液壓機。適用于泵容量不足的機器，防止發生峰壓時停機。

　　F系列M-HC22

　　M-HC22現場裝置，出口壓力可調

　　版本：11個不同的強化因素

　　密碼：20 - 207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)x i(強化)

　　附件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　描述

　　M-HC22是一款小巧的現場設備，重量只有5.0公斤。它非常適用于需要建造和保持高壓的各種應用場合。

　　M-HC22將提供的壓力提高到更高的出口壓力，并自動補償機油消耗量以保持高壓。

　　M-HC22包含一個減壓閥(PRV)，用于控制進入增壓器部分的進口壓力，以及一個可選的孔口，用于將進口流量減至所選增壓比所允許的最大值。

　　集成的減壓閥(PRV)可以保護升壓器和高壓工具免受過高的壓力。無論油箱管路壓力如何變化，都能確保穩定的高壓。

　　G系列M-HC25

　　M-HC25用于氣缸的快速前進

　　版本：11個不同的強化因素

　　密碼：20 - 207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN)×I(強化)

　　附件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　描述

　　M-HC25是一款小巧的現場設備，重量只有5.0公斤。它非常適用于需要建造和保持高壓的各種應用場合。

　　M-HC25配有一個平衡閥，通過引導全部進口流量直接通過增壓器部分，直至達到設定壓力，允許氣缸快速向前運動。然后平衡閥打開，增壓器開始振蕩。

　　當高壓側H達到時，M-HC25增壓器會自動失速。增壓器將不斷補償油耗，以保持高壓。出口壓力的調節是通過改變供應壓力來進行的。

　　增壓器上可以安裝一個可選的節流孔，以將入口流量減至所選增壓比所允許的最大值。

　　H系列便攜式增壓器系統 M-HC7

　　(高壓力達 800 bar)

　　說明

　　miniBOOSTER M-HC7 便攜式增壓器系統設備堅固，其設計可滿足工業應用的需求。

　　M-HC7 使用提供最小流量為 2 lpm 的任何低壓(20 至 200 bar)功率源都可以工作。出口壓力可達 800 bar。

　　可靠性是設計的主要因素。M-HC7 裝配有 10 微米過濾器和可視過濾器狀態指示器。服務壽命延長并避免了中斷。

　　尺寸

　　高度：321mm

　　寬度：146 mm

　　長度：315 mm

　　重量：10 kg

　　便攜性和易用性

　　M-HC7 僅 10 Kg 重且?guī)в斜憷钠鹬厥直?，因此可以任意攜帶。

　　M-HC7 從當前的低壓液壓開始運行。不需要其他的工具。集成該設備的所有控件都提供了簡單和可靠的性能。

　　時間就是金錢：M-HC7 可以提供最高流量為 15 lpm 并且其設計確保了在需要增壓之前系統容量定向于操作。周期時間最小化。

　　多個應用需要設備提供卓越的精度。使用易讀的 4” 直徑壓力表檢驗出 M-HC7 的許可精度控制在 1% 內。

　　規格

　　1 個集成手柄

　　1 個 HC7 miniBOOSTER 增壓器

　　1 個泄壓閥

　　1 個 4/3 手動方向控制閥

　　1 個壓力過濾器 10 微米

　　1 個高壓量表 0 - 1000 bar

　　1 個順序閥

　　1 個止回閥

　　1 個可視過濾器狀態指示器

　　IN, M, P1 和 T 端口： 1/4” BSPP

　　HP 端口：H 1/4” BSPP 錐形 120°

　　安裝選件

　　調節 M-HC7 增壓器系統，使之與帶有以下選件的應用相匹配。請將申請的應用需求發送給我們。

　　· 集成鋼板 PP-805(用于危險區域、采礦應用和離岸應用)

　　· 電子版阻塞指示器 FIL-NG6-CIE

　　· 電磁閥(用于遠程控制)

　　· 流量控制閥 PA-9F400-S(用于降低雙作用液壓缸的回流油量)

　　· 低壓量表 0 – 250 bar

　　J系列增壓器系統 M-HC6

　　(高壓力達 500 bar)

　　說明

　　M-HC6 是一個完備且可立即安裝的增壓器系統，它的流量大、壓力低。該系統基于 miniBOOSTER HC6增壓器，包含完整的大流量旁路閥和隔離閥。

　　PIN = 20–300 bar

　　(進口壓力)

　　PH = 500 bar

　　(出口壓力)

　　Q = 100 L/min

　　重量: 23 kg

　　應用

　　該系統適合行走配備，以便在必要時充分利用泵容量快進液壓缸并增壓，獲得增壓(擠/夾)。典型應用：行走配備(切割機 – 破碎機 - 剪切機)注塑機和液壓機。

　　• 額外堅固·

　　• 提供的系統已組裝完畢并經過出廠測試，立即可安裝·

　　• 提供高流量和高壓力·

　　• 具備多個增壓比·

　　• 多種可選連接方式·

　　安裝選件

　　調節 M-HC6增壓器系統，使之與帶有以下選件的應用相匹配。

　　M-HC6-001

　　該型號通過法蘭直接連接到高壓缸。配備 2 個額外的泵端口 P1 和油箱端口 T1(3/8” BSPPP端口)

　　M-HC6-002

　　該型號通過法蘭直接連接到高壓缸。配備 2 個額外的泵端口 P1 和油箱端口 T1(1/2” BSPPP端口)

　　M-HC6-003

　　通過 1/2” BSPPP高壓端口進行管道或軟管安裝

　　M-HC6-004

　　通過 1/2” BSPPP高壓端口進行管道或軟管安裝，高壓側配有減壓閥，為高壓缸減輕峰值壓力

　　請將應用需求發送給我們，我們可為您建議相應的解決方案。
