Protego UB/SF系列隔膜閥UB/SF-G-0-H-150

郜賽楠 QQ：2853369883   手機：18518172483 電話：010-64714988-174 傳真：010-84786709-667 郵件：sales18@handelsen.cn

特點與優勢

·         高性能密封件可將產品損失降低到EPA的500ppm以下，防止環境污染

·         將壓力設定為接近開啟壓力可實現系統中最佳的壓力維持

·         高流量

·         可以在有爆炸危險的區域用作ATEX的防護系統

·         防爆等級IIB3（NEC C MESG≥0.65 mm）的產品可防止大氣爆燃和持久燃燒

·         所述FLAMEFILTER的最小壓降^®

·         防火阻燃壓力和真空室

·         零以下條件下的防凍保護

·         冷凝水的自動排水功能

·         液位高度由液位指示器監控

·         鉸鏈式通風蓋易于維護

·         模塊化設計使得個體FLAMEFILTER ^®盤和閥隔膜被替換

·         特別適用于有問題的產品，例如苯乙烯，丙烯酸等。

壓力/真空隔膜閥爆燃和耐久燃燒

功能及說明

的deflagration-和耐力燃燒防UB / SF型護身^®隔膜閥是本領域壓力和真空-溢流閥組合動態和靜態阻火的功能的狀態。這種設計在全球范圍內都是獨一無二的。它主要用作在罐，容器和過程工程設備上進行火焰?zhèn)鬟f的安全裝置，以防止其進入和排出。該閥門可提供可靠的保護，以防止過高的壓力和真空，防止吸入的空氣和幾乎高達設定壓力的產品損失，并防止大氣爆燃和持久燃燒（如果發生穩定燃燒）。該護身^®UB / SF隔膜閥已經在石油化工和化學工業的各種嚴苛應用中證明了其多年的性能。在全球范圍內，它是唯一可在苯乙烯和丙烯酸等服務中發揮作用的通風口。

用抗凍水-乙二醇混合物調節設定壓力，可確保在極端寒冷的天氣條件下安全操作。的護身^® UB / SF閥可用于爆炸組IIB3（NEC C組MESG≥0.65毫米）的物質。

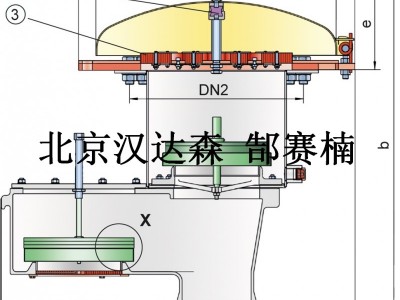

當儲罐中的壓力達到設定壓力時，外閥座環（2）上的隔膜（1）會被提起，并且蒸氣會排放到環境中。設定壓力由填充到外環腔（3）中的液體（水-乙二醇混合物）塔高調節。超壓腔配有一個開口（4），以使壓力與環境壓力保持平衡。開幕配備了FLAMEFILTER ^®避免火焰?zhèn)鬟f到超壓室。如果儲罐中形成真空，則真空將通過壓力平衡管傳輸到真空室（5）（內室）中。如果達到設定的真空度（取決于真空室中液柱的高度），則大氣壓將隔膜從內部閥座環（6）上提起?，F在，周圍的空氣可以流入儲氣罐?？梢酝ㄟ^浮動液位指示器（7）檢查影響設定壓力和真空度的液柱高度。

由于我們高度發達的制造技術，罐內壓力保持在設定壓力，其氣密性遠遠優于傳統標準。這是因為即使在工作壓力增加的情況下，載有液體的隔膜也會在特殊設計的閥座表面積上緊緊擠壓。這對于將泄漏降至絕對最低極為重要。釋放多余的壓力或真空后，閥重新安裝并提供緊密的密封。

如果儲罐壓力超過調整的設定壓力，則爆炸性氣體/產品-蒸氣的空氣混合物會排出。在克服設定壓力的同時，這些混合物離開隔膜與閥外圈之間的環形間隙的速度比火焰速度快得多。如果這種混合物著火，則可以防止回火進入油箱。如果混合物繼續流動，則動態阻火功能即使在持久燃燒的情況下也可以防止回火。即使在熱排氣期間出現相對較低的流速，由體積流形成的間隙也是如此狹窄，以至于火焰在間隙中熄滅并防止了回火。在非常低的壓力設置下，由大氣爆燃引起的爆炸壓力可能足以將隔膜從閥座環上提起，從而導致回火?？梢酝ㄟ^安裝PROTEGO來防止向罐內著火^®阻火器單元（8）。在常規維護和檢查期間，該阻火器裝置可提供額外的保護，防止大氣爆燃。

該閥的最高使用溫度為+ 60°C / 140°F，并符合歐洲儲罐設計標準EN 14015 –附錄L和ISO 28300（API 2000）的要求。
