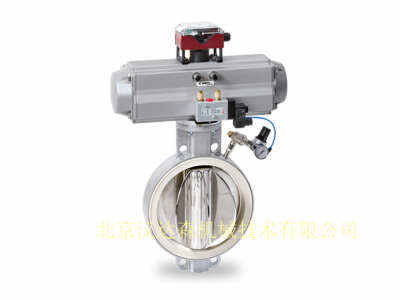

warex valve防爆系統WA5E 103 GS

韓麗萍 QQ：2850590600   手機：13552890098 電話：010-64717020-175 傳真：010-84786709-666 郵件：sales8@handelsen.cn

截止閥（GS型系列：耐沖擊壓力和防火等級），相應的調壓鼓以及經過EG型測試的鎖定系統。安全系統的可靠性原理是基于一個閥隨時關閉的事實。為了確保必要的功能，開發了獨立于高級控制模式工作的鎖定系統。特別是在真空應用方面，由于旋轉氣閘的泄漏空氣較少，因此可以替代使用保護系統。有關更多詳細信息，另請參見“ DKZ GS”一章。WA5E 103GS-ST3 /…系列類型適用于粉塵爆炸等級為St3（Kst≤1000bar·m / s）的鋁粉塵/空氣混合物和金屬粉塵。耐沖擊壓力為14 bar。

特征：

作為GS-ST3版本，可在高達150°C的溫度下使用，具有14 bar的耐沖擊壓力，

根據型式測試BVS07ATEXH060X，附加1可在最高200°C的爆炸壓力（0.3 bar）內使用

版本DKZ 103 GS，最大可用DN 500，Kst≤500 bar * m / s

可以在現場更換的密封件（硫化結構除外）

也可提供符合FDA認證的白色密封條（條件：粉塵的最小起火能量大于3 mJ）

符合DIN / ISO 5211的切割現場的軸和電樞頭適合于各種驅動可能性的構造

材料：

軸承

座鋁（鋁），鋼，不銹鋼

閥盤

不銹鋼，磨削和拋光的

套筒

NBR，Hypalone，EPDM，F(xiàn)PM，硅酮，以及其他材質

軸

不銹鋼1.4571 + 1.4057 + 1.4542

軸承襯套

MS，PTFE煤，青銅

O-振鈴

NBR，F(xiàn)PM

基礎型號及其他變型：

WA5E 103 GS

由兩個DKZ 103 GS系列的蝶閥，

一個中間油箱和一個EG型式認可的控制裝置（互鎖）組成。

標稱寬度范圍：DN 50 – DN 500

工作溫度：– 10°C至+ 60°C *

防爆壓力：最高10 bar *

袖長：可更換或固定硫化

根據EC型式檢驗證書BVS03AtexH023X

根據客戶要求設計調壓鼓

WA5E 103 GS-ST

由兩個DKZ 103 GS系列蝶閥，

一個調壓鼓和一個EG型經過測試的控制系統（鎖定）組成。

標稱寬度范圍：DN 50 – DN 200

工作溫度：– 10°C bis + 150°C *

防爆壓力：最高14 bar *

袖長：可更換或固定硫化

根據EC型式檢驗證書BVS07AtexH065X

根據客戶要求設計調壓鼓
