Graessner螺旋錐齒輪箱PowerGear-X版簡介
該Power Gear是我們在螺旋錐齒輪的研發和生產的長期經驗的產物。
隨著Power Gear一系列已創建了一貫設計任務的目標范圍，并提供相應的好處。

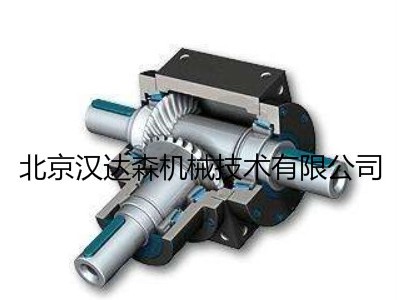

Graessner螺旋錐齒輪箱PowerGear-X版簡介
緊湊而穩定的設計確保了小尺寸和輕巧時的佳性能。
非正軸錐齒輪連接
節能率高達98％
選項
附加冷卻：循環油潤滑以進行冷卻，帶或不帶風扇的冷卻袋
壓力潤滑和迷宮式密封，實現高速
空心輸出軸擴展為收縮盤（帶或不帶收縮盤）
特殊改編和設計
踢腳板
也可提供不銹鋼
X版本-
大扭矩
角齒輪箱中的動力組件，可提供高扭矩
X54至X280 9種尺寸
比率i = 1：1
扭矩T 2N高達5500 Nm
輸入速度
n 1max至4000 min -1
實心或空心軸設計
技術概述
大小 X54至X280 9種尺寸
設計 長，高
翻譯 i = 1：1
軸組件 西澳大利亞州1，西澳大利亞州3，西澳大利亞州13
扭矩T 2N
高達5500 Nm
輸入速度 n 1max 長達4000分鐘-1
產品概述
漢達森Graessner PowerGear - 螺旋錐齒輪箱
漢達森Graessner PowerGear微型 - 微型螺旋錐齒輪箱
漢達森Graessner DynaGear - 準雙曲面齒輪箱
漢達森Graessner DynaGear經濟型 - 成本優化的準雙曲面錐齒輪箱
漢達森Graessner KS TwinGear - 螺旋錐齒輪箱飛機齒輪 - 行星齒輪箱
漢達森Graessner SpurGear - 動力直齒輪齒輪齒輪齒輪 - 平面螺旋齒輪箱
漢達森Graessner DesignGear - 定制齒輪箱BevelGearGearSystems [2.0]配件+更換部件
漢達森Graessner 螺旋錐齒輪箱型號：
漢達森Graessner BA22A0EN
漢達森Graessner 1230AL
漢達森Graessner 22090A
漢達森Graessner KS30L
漢達森Graessner 29120L
漢達森Graessner PowerGear P140H
漢達森Graessner PowerGear P140L
漢達森Graessner DynaGear D190
漢達森Graessner Kegelstirnradgetriebe KS50L
漢達森Graessner PowerGear P140L
漢達森Graessner DynaGear Economy DE-DG90
漢達森Graessner PowerGear X75L
漢達森Graessner DynaGear D090
漢達森Graessner Standard P90L
漢達森Graessner DynaGear D115
漢達森Graessner PowerGear P280V
漢達森Graessner PowerGear X090L
漢達森Graessner B5 -VK19
漢達森Graessner KS50L
漢達森Graessner P075FH
漢達森Graessner PowerGear X75L
漢達森Graessner 550LA1171-S63
漢達森Graessner DynaGear D115
齒輪聯軸器TNZ ZCA / TNZ ZCB
標準輪轂
所述RINGFEDER ® TNZ ZCA聯軸器是扭轉剛性的齒輪聯軸器設計為具有一些間隙和由兩個被連接tted螺栓連接的兩個半聯軸器。
不同于TNZ ZCA耦合，RINGFEDER ® TNZ ZCB帶有一個用螺栓固定的O形環載體，其通過改變安裝順序便于安裝。要安裝聯軸器，請擰下蓋子并將其放在軸上。將輪轂安裝到軸上，將套筒滑到輪轂上，然后將O形圈支架固定到套筒上。當涉及大型聯軸器時，這種安裝方式是有利的。
特點
一般特征
優質鋼制扭轉剛性齒輪聯軸器
非常緊湊的設計可實現高功率密度
補償角度，徑向和軸向軸偏移
如果使用特殊密封件，則適用于高+120°C的溫度
可提供分體式套筒（ZCA / ZCB-ZCA型號范圍也可提供ZCB設計）和單件套筒（ZCH）
無需移動連接的機器即可更換彈性O形圈
鉆孔大270毫米
扭矩高達T Kn = 195,000 Nm / T Kmax = 390,000 Nm
速度高達n max = 6,000 rpm
一般說明
所述RINGFEDER ® TNZ耦合是扭轉剛性的雙萬向節齒輪聯軸器。
齒輪
聯軸器殼體的內齒是平直的，而輪轂的齒是外齒，其半徑可變。結果，輪轂可以在殼體內空間地移動，從而在指定的公差內補償鄰接的軸端的角度，徑向和軸向軸未對準。根據聯軸器的類型和尺寸，標準齒可允許每個齒平面的大角度偏差為0.5度，軸向運動可達到數毫米。
高 可能的徑向軸位移取決于兩個齒平面之間的距離。其他齒形可用于其他特定應用。
用料
高品質的齒形和潤滑脂以及超高壓添加劑可確保低恢復力和長使用壽命。所使用的材料是表觀屈服點至少為335 N / mm 2的鍛鋼。特殊材料可用于其他特定應用。使用合成橡膠的O形圈進行密封。外殼通過定位螺栓和自鎖螺母居中并固定在一起。
溫度
使用特殊的密封件可以將溫度限制提高到120°C。
平衡
在圓周速度超過30 m / s時，建議動態平衡耦合。
特殊應用
如果預計在更高的速度和扭矩下會出現更大的不對中，則需要在特殊的計算程序的幫助下進行檢查。這與確定的大小無關。在任何操作狀態（啟動，短路，阻塞等）下，都不得超過值T Kmax。
公差和標準
孔公差為ISO H7（如果訂購的方式不同）。列出的孔徑是指公差為ISO P9的DIN 6885-1的鍵槽。
RINGFEDER RFN7012系列漲緊套型號大全：
RFN7012漢19達森47
RFN7012漢20達森47
RFN7012漢22達森47
RFN7012漢24達森50
RFN7012漢25達森50
RFN7012漢28達森55
RFN7012漢30達森55
RFN7012漢32達森60
RFN7012漢35達森60
RFN7012漢38達森65
RFN7012漢40達森65
RFN7012漢42達森75
RFN7012漢45達森75
RFN7012漢48達森80
RFN7012漢50達森80
RFN7012漢55達森85
RFN7012漢60達森90
RFN7012漢65達森95
RFN7012漢70達森110
RFN8006 25x30
25x30 RFN8006
RFN8006 28x32
28x32 RFN8006
RFN8006 30x35
30x35 RFN8006
RFN8006 32x36
32x36 RFN8006
RFN8006 35x40
35x40 RFN8006
RFN8006 36x42
36x42 RFN8006
RFN8006 38x44
38x44 RFN8006
RFN8006 40x45
40x45 RFN8006
RFN8006 42x48
42x48 RFN8006
RFN8006 45x52
45x52 RFN8006
RFN8006 48x55
48x55 RFN8006
RFN8006 50x57
50x57 RFN8006
RFN8006 55x62
55x62 RFN8006
RFN8006 56x64
56x64 RFN8006
RFN8006 60x68
北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員吳亞男。
