Wippermann板式鏈FU 154

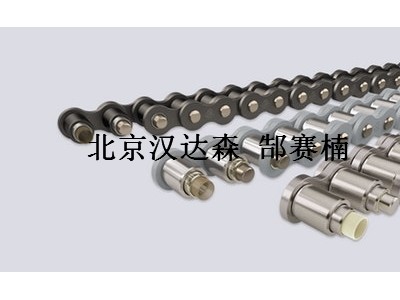

Wippermann板式鏈



用于起重機，提升機和提升設備的葉片鏈



葉片鏈根據ISO 4347進行了標準化。它們被用作起重機，起重機和提升設備中的負載鏈，以及用于承受配重和在負載下傳遞反向運動。



這些標準根據滾子鏈標準ISO 606系列B（歐洲型）的鏈組件區分LL系列的葉鏈和根據ISO 606系列A標準（美國型）的鏈組件的LH系列（也包括BL系列）鏈條。 ，



葉片鏈被構造為鏈接鏈，并且由于其設計而無需鏈輪的干預即可工作。綁帶（外綁帶x內綁帶）的綁帶是可變的，可以根據負載選擇。鏈條末端的內外鏈節使葉片鏈可以輕松固定到相應的貨叉。



根據公司標準，重型U系列的葉片鏈適用于特別高的負載。



應用實例：抓樹

動態重型Wippermann鏈條抓取原木

Wippermann葉片鏈的特殊生產可確保板的均勻加載，從而使抓取器機構發揮最佳性能。





任務：

造紙工業從原材料木材的加工開始。為了盡可能安全有效地裝載木材，各種建筑機械制造商都專門從事原木的處理?？撤淠静⑶宄龢渲?，將其運輸或堆疊以進行進一步處理。為此使用帶有抓爪系統的特殊機器。在此應用程序中，鏈條必須包裹整個樹干包并安全地固定它們。





解：

在用特殊設備裝載木材時，使用了我們?yōu)闈M足最高要求而設計的U系列專用Wippermann葉鏈。我們的葉子鏈主要用于將樹干包裝的上部固定在抓具系統中。精巧的運動學確保了最佳地利用作用在夾持器機構上的力。最多可以安全地同時拾起15個樹干。



由于一個主干永遠不會與另一個主干相同，因此作用在鏈條上的力是非常不同的。因此，使用的Wippermann葉片鏈必須提供足夠的負載儲備。



與標準版的飛輪鏈條壓配合在外板上，內板的滑動座相反，U系列飛輪鏈條的特殊之處在于每個板上的滑座。凸耳使用特殊的墊圈固定。這種Wippermann構造的優點是鏈板上的載荷分布更均勻，從而極大地改善了鏈條的動態性能。在這種特殊的結構中，葉片鏈的動態壽命最多可增加30％。



除了我們鏈條的特殊設計功能外，我們使用的材料質量也起著重要作用。我們的鏈條的凸舌和螺栓由優質鋼制成。為了確保鏈條各組成部分的質量和穩定性穩定，我們依靠熱處理過程中的連續過程監控來調整最終強度和延展性。
