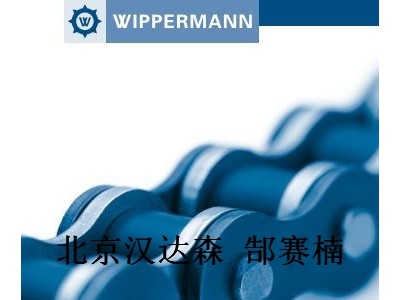

Wippermann傳動鏈型號450

Wippermann 基本鏈Nr.：450

產品參數：

間距：8mm

最小內部寬度：3mm

內鏈節寬度：4.77mm

鏈節高度：4.90mm

直徑：5.00mm

低高度：7.1mm

帶有標準驅動器的滾子鏈的構造為工廠和機械工程設計人員提供了很大的自由度，可以自行設計。標準化的驅動器形成用于將各個功能附件連接到我們的滾子鏈上的接口。



高度可變性是由于可能將不同類型的驅動器相互組合在一起，從而可以將它們以任意節距安裝在一側或兩側，也可安裝在單鏈，雙鏈或三鏈上。我們的產品包括用于標準滾子鏈（包括馬拉松，冬季兩項和RF）的多種標準驅動器。



驅動程序范圍概述

帶有一個或兩個穿孔的平板，可選帶內螺紋

帶一個或兩個穿孔的尖括號，可選帶內螺紋

帶有一個或兩個穿孔的通用尖括號，可選帶內螺紋

驅動銷形式F

鏈條螺栓在一側和兩側延伸

如果沒有足夠的標準化承運人范圍，Wippermann還可根據客戶要求提供帶有單獨設計的承運人的特殊鏈條。我們的聯系人員隨時可以提供！



傳動鏈的不同應用領域：

1，滾子鏈無銹，帶有角鋼或平板

滾子鏈帶一側角度的不銹鋼或帶螺栓的平板

根據DIN ISO 606的防銹滾子鏈在內部鏈節的一側安裝有角鋼支架。內角支架和外角支架具有相同的孔徑。各種設計都是可能的，例如外板是帶有壓入驅動銷的平板。這意味著支架-銷釘組合可用于例如固定客戶附件。對這些鏈條類型進行拉伸和成對鏡像測量，以便在較小的制造公差內實現精確定位。應用領域包括食品和制藥行業在內的各種不同包裝應用。



用途：輸送機技術/各種行業（包括制藥和食品行業）



2，滾子鏈不銹鋼，內外板成角度

滾子鏈無銹，帶有直的和一側成角度的內外板

根據DIN ISO 606的防銹滾子鏈具有一側直的特殊板。外板和內板成一定角度并具有通孔。因此，它們充當各種附件的驅動器，并充當要運輸貨物的精確定位。鏈條用于各種運輸任務，例如制藥行業中的無菌包裝產品。



用途：輸送機技術/各種行業（包括制藥）



3，帶加長特殊銷的特殊鏈

帶加長特殊螺栓的滾子鏈

根據DIN ISO 606的滾子鏈采用雙頭和三頭螺栓設計，該螺栓在一側和兩側加長，并具有用于鎖定彈簧，Seeger或E形環的凹槽，并具有用于開口銷或金屬線銷（牧羊人的桿）的孔作為固定元件。根據應用場合，可以實現不同的螺栓直徑和特殊形狀（溝槽等），從而可以使用這種類型的鏈條運輸不同的功能組件。



用途：輸送機技術/各個行業
