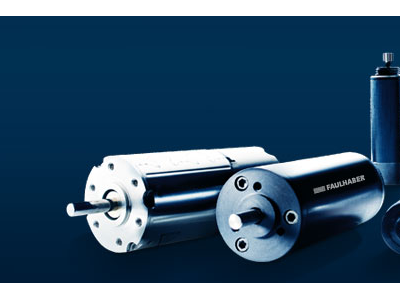

FAULHABER B直流無刷伺服電機 2磁極技術

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

它們結構精密，使用壽命極長，并且可靠性高。它們與高分辨率編碼器和 精密減速箱等相互適配。為了最大限度地實現集成和減小尺寸，可將電 機標配的數字霍爾傳感器替換為模擬（線性）霍爾傳感器，從而在大多 數應用中取代編碼器。

優點

高密度無鐵芯FAULHABER繞組系統

可選數字或模擬霍爾傳感器

極其平穩的調速控制

靈敏的定位控制

主要參數

電機直徑 6 - 44 mm

電機長度 18 - 90 mm

額定電壓 24 - 48 V

轉速 不超過100,000 min-1

轉矩 不超過217 mNm

連續輸出 不超過282 W

直流無刷伺服電機

系列 0620 ... B

兩磁極

名義電壓: 6 ... 12 V

電流上至: 0,3 mNm

空載轉速: 48.600 min?¹

堵轉轉矩: 0,73 mNm

外徑: 6 mm

長度: 20 mm

型號實例：

0620K006B

0620K012B

直流無刷伺服電機

系列 1226 ... B

兩磁極

名義電壓: 6 ... 24 V

電流上至: 2,13 mNm

空載轉速: 29.700 min?¹

堵轉轉矩: 10,2 mNm

外徑: 12 mm

長度: 26 mm

型號實例：

1226S006B

1226S012B

1226S024B

直流無刷伺服電機

系列 1226 ... B

兩磁極

名義電壓: 6 ... 24 V

電流上至: 2,13 mNm

空載轉速: 29.700 min?¹

堵轉轉矩: 10,2 mNm

外徑: 12 mm

長度: 26 mm

型號實例：

1226S006B

1226S012B

1226S024B

直流無刷伺服電機

系列 2036 ... B

兩磁極

名義電壓: 12 ... 48 V

電流上至: 6,14 mNm

空載轉速: 20.300 min?¹

堵轉轉矩: 22,4 mNm

外徑: 20 mm

長度: 36 mm

型號實例：

2036U012B

2036U024B

2036U036B

2036U048B

直流無刷伺服電機

系列 2057 ... BA

2極技術、高速、可高溫高壓滅菌

名義電壓: 24 V

電流上至: 13,7 mNm

空載轉速: 44.300 min?¹

堵轉轉矩: 309 mNm

外徑: 20 mm

長度: 57 mm

型號實例：

2057S024BA

直流無刷伺服電機

系列 3564 ... B

兩磁極

名義電壓: 12 ... 48 V

電流上至: 56,2 mNm

空載轉速: 12.800 min?¹

堵轉轉矩: 432 mNm

外徑: 35 mm

長度: 64 mm

型號實例：

3564K012B

3564K024B

3564K036B

3564K048B

直流無刷伺服電機

系列 3564 ... B

兩磁極

名義電壓: 12 ... 48 V

電流上至: 56,2 mNm

空載轉速: 12.800 min?¹

堵轉轉矩: 432 mNm

外徑: 35 mm

長度: 64 mm

型號實例：

3564K012B

3564K024B

3564K036B

3564K048B
