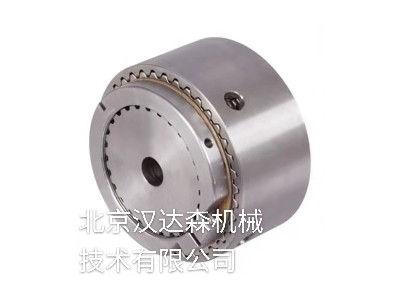

madler 聯軸器系列滑動扭矩器

陳聰霞
QQ：2850590593

手機：18518172431
電話：010-64717020-178
傳真：010-84786709-666
郵件：sales17@handelsen.cn

陳聰霞郵箱：sales17@handelsen.cn電話：010-64717020-178

madler產品德國制造聯軸器系列滑動扭矩器
主要特點：結構簡單，基本包含4或6個離合器片，最大滑動速度1000 min-1

詳細信息

FA滑動轂 – 鏈條、齒輪和皮帶驅動輪的扭矩限制器,

材質：滑動限扭器：鋼，鍍鋅且黃色鍍鉻處
理，
無石棉和防銹摩擦片。
• 滑動扭矩可以普通螺絲組裝工具進行調節。
• 扭矩可在安裝后變更。
• 通過安裝第二個碟形彈簧，扭矩范圍可以增
加一倍（第二個彈簧需單獨訂購）。
•定制孔和鍵槽需另行付費。
加工成圓形，鍍鋅，即可防銹，全封閉型設
計，預先鉆孔，帶有最大襯套。
襯套所需長度
襯套所需長度取決于被連接件的寬度。
計算襯套長度時，將零部件的寬度，加上摩擦
襯片厚度的1.5倍，再加上0.5mm。
襯套長度= 1.5 x s + b + 0.5
其它襯套長度，定制鉆孔或滑鍵槽，和設置螺
紋需另外付費。
帶一個蝶形彈簧（標準型). 帶二個蝶形彈簧(分開訂購).

產品		數量	尺寸	碟形彈簧 [數量]	扭矩 [Nm]	速度 [min ^-1 ]	先導孔d [mm]	鉆孔最大 [毫米]	外部直徑D [mm]	B [毫米]	鏈輪孔 [mm ^H8 ]	b最大 [毫米]	標準襯套長度 [mm]	備用襯套長度 [mm]	備用襯套長度 [mm]	F [毫米]	s [毫米]	長 [mm]	SW [毫米]	D _M [毫米]	M [毫米]	G [毫米]	重量 [公斤]

61210000		00	0,5 - 5	1 - 10	10000	3,7	10	30	-	8,5	21	2	6	6	10	2,5	31	3x M4	0,1
	61210010		0	2 - 10	4 - 20	8500	5,7	20	45	-	8,5	35	2	6	6	10	2,5	33	6x M4	0,3
	61210100		01	5 - 35	10 - 70	6600	10	22	58	40	16	40	3	8	8	13	3	45	6x M4	0,6
	61210110		1	20 - 75	40 - 150	5600	10	25	68	45	17	44	3	10	8	15	3	52	6x M5	0,9
	61210200		2	25 - 140	50 - 280	4300	14	35	88	58	19	58	4	12	9	17	3	57	6x M6	1,8
	61210300		3	50 - 300	100 - 600	3300	18	45	115	75	21	72	5	15	11	21,5	4	68	6x M8	3,4
	61210400		4	90 - 600	180 - 1200	2700	24	55	140	90	23	85	6	18	12	24,5	4	78	6x M8	5,5
	61210500		5	280 - 800	800 - 1600	2200	28	65	170	102	29	98	8	20	16	28	5	92	6x M8	8,8
	61210600		6	300 - 1200	600 - 2400	1900	38	80	200	120	31	116	8	23	16	31	5	102	8x M20	14,0
	61210700		7	600 - 2200	1200 - 4400	1600	45	100	240	150	33	144	8	25	16	33	5	113	12x M20	22,6
	61210800		8	900 - 3400	1800 - 6800	1300	58	120	285	180	35	170	8	25	16	33	5	115	16x M20	33,6

限扭FS

您也許感興趣的產品:

ta:image/png;base64,iVBORw0KGgoAAAANSUhEUgAAAAEAAABQCAIAAABXpYiMAAAAAXNSR0IArs4c6QAAAARnQU1BAACxjwv8YQUAAAAJcEhZcwAADsMAAA7DAcdvqGQAAAAYdEVYdFNvZnR3YXJlAHBhaW50Lm5ldCA0LjAuNWWFMmUAAABhSURBVChT3cWhGgFRAITR/7UlbZOmadImTZEkSdqkCIoiCGstl70z5jmE8x1qP0OPOXVoYoGGJXqu0LhGrxa9N7FFZYfLPh/w54i/HZpO+ZwvqF7jhusdq48xCvYU/k/2D/lr6GyyHlasAAAAAElFTkSuQmCC") repeat-x;">

DIN ISO 606 (老DIN 8187)標準單排滾子鏈
ta:image/png;base64,iVBORw0KGgoAAAANSUhEUgAAAAEAAABQCAIAAABXpYiMAAAAAXNSR0IArs4c6QAAAARnQU1BAACxjwv8YQUAAAAJcEhZcwAADsMAAA7DAcdvqGQAAAAYdEVYdFNvZnR3YXJlAHBhaW50Lm5ldCA0LjAuNWWFMmUAAABhSURBVChT3cWhGgFRAITR/7UlbZOmadImTZEkSdqkCIoiCGstl70z5jmE8x1qP0OPOXVoYoGGJXqu0LhGrxa9N7FFZYfLPh/w54i/HZpO+ZwvqF7jhusdq48xCvYU/k/2D/lr6GyyHlasAAAAAElFTkSuQmCC") repeat-x;">

DIN ISO 606 (老DIN 8187)標準單排滾子鏈鏈節 11/E
ta:image/png;base64,iVBORw0KGgoAAAANSUhEUgAAAAEAAABQCAIAAABXpYiMAAAAAXNSR0IArs4c6QAAAARnQU1BAACxjwv8YQUAAAAJcEhZcwAADsMAAA7DAcdvqGQAAAAYdEVYdFNvZnR3YXJlAHBhaW50Lm5ldCA0LjAuNWWFMmUAAABhSURBVChT3cWhGgFRAITR/7UlbZOmadImTZEkSdqkCIoiCGstl70z5jmE8x1qP0OPOXVoYoGGJXqu0LhGrxa9N7FFZYfLPh/w54i/HZpO+ZwvqF7jhusdq48xCvYU/k/2D/lr6GyyHlasAAAAAElFTkSuQmCC") repeat-x;">

標準平片鏈輪KRL，ISO 08 B-1
ta:image/png;base64,iVBORw0KGgoAAAANSUhEUgAAAAEAAABQCAIAAABXpYiMAAAAAXNSR0IArs4c6QAAAARnQU1BAACxjwv8YQUAAAAJcEhZcwAADsMAAA7DAcdvqGQAAAAYdEVYdFNvZnR3YXJlAHBhaW50Lm5ldCA0LjAuNWWFMmUAAABhSURBVChT3cWhGgFRAITR/7UlbZOmadImTZEkSdqkCIoiCGstl70z5jmE8x1qP0OPOXVoYoGGJXqu0LhGrxa9N7FFZYfLPh/w54i/HZpO+ZwvqF7jhusdq48xCvYU/k/2D/lr6GyyHlasAAAAAElFTkSuQmCC") repeat-x;">

KRS帶單邊輪轂鏈輪，ISO 12 B-1標準

材質：
轂：鍍鋅鈍化鋼, 黃色
彈簧：鋼，黑色
可倉庫交貨，預鉆孔，配有襯套，其長度見
黑色粗體字所示。
襯套所需長度取決于被連接件的寬度。
產品編號612 006 00之前的限扭：
寬度為5.3~6.0mm的被連接件所需襯套長度
為4.2mm。
產品編號612 010 00之后的限扭：
襯套長度=1.5×G + C
其它襯套長度和定制鉆孔或鍵槽需另外付
費。

產品		數量	尺寸	碟形彈簧 [數量]	扭矩 [Nm]	速度 [min ^-1 ]	先導孔d [mm]	鉆孔最大 [毫米]	外部直徑D [mm]	B [毫米]	鏈輪孔 [mm ^H8 ]	b最大 [毫米]	標準襯套長度 [mm]	備用襯套長度 [mm]	備用襯套長度 [mm]	F [毫米]	s [毫米]	長 [mm]	SW [毫米]	D _M [毫米]	M [毫米]	G [毫米]	重量 [公斤]
	61200000			120-1	2	0,5 - 5	10000	3,7	10	30	8,5	21,00	6	4,2	-	-	2	2,5	31	西南27	-	M16	M4	0,15
	61200100			120-2	4	1 - 10	10000	3,7	10	30	8,5	21,00	6	4,2	-	-	2	2,5	31	西南27	-	M16	M4	0,17
	61200500			180-1	1	2 - 10	8500	5,7	20	45	8,5	34,00	7	4,2	-	-	2	2,5	33	SW 41	-	M30	M4	0,35
	61200600			180-2	2	4 - 20	8500	5,7	20	45	8,5	34,00	7	4,2	-	-	2	2,5	33	SW 41	-	M30	M4	0,37
	61201000			250-1	1	7 - 34	3000	10	22	64	16	41,33	9	10,3	12,2	14	5	4,0	48	SW 50	-	M35	M5	0,70
	61202000			250-2	2	14 - 68	3000	10	22	64	16	41,33	9	10,3	12,2	14	5	4,0	48	SW 50	-	M35	M5	0,72
	61203000			350-1	1	20 - 90	2500	13	25	90	19	49,28	16	13,7	10,3	21	5	4,0	62	SW 60	-	M42	M6	1,36
	61204000			350-2	2	40 - 180	2500	13	25	90	19	49,28	16	13,7	10,3	21	5	4,0	62	SW 60	-	M42	M6	1,40
	61205000			500-1	1	50 - 300	1600	19	40	127	21	73,10	16	16	19,5	21	6	4,0	76	-	92	M63	M8	3,36
	61206000			500-2	2	100 - 600	1600	19	40	127	21	73,10	16	16	19,5	21	6	4,0	76	-	92	M63	M8	3,70
	61207000			700-1	1	115 - 690	1200	24	60	178	25	104,88	28	20,6	17	22	6	5,0	98	-	133	M95	M10	8,60
	61208000			700-2	2	230 - 1360	1200	24	60	178	25	104,88	28	20,6	17	22	6	5,0	98	-	133	M95	M10	8,90
