VACUUMSCHMELZE (VAC)非晶和納米晶磁芯用于工業汽車能源領域

王鵬飛 QQ：2287637057   手機：13001296910 電話：010-64714988-177 傳真：010-84786709-667 郵件：sales20@handelsen.cn

 由納米晶VITROPERM或無定形VITROVAC制成的帶繞環形和橢圓形磁芯在μ~700至μ >>100,000的整個磁導率范圍內具有低損耗。®®

好處：

· F 型、R 型和 Z 型磁滯回路

· 廣泛的磁芯尺寸和磁導率水平

· 高飽和磁化

· 平溫特性

· 環氧涂層或塑料芯盒


VACUUMSCHMELZE (VAC)非晶和納米晶磁芯工業應用

用于共模噪聲抑制的環形磁芯

· 變頻器

· 帶環氧樹脂涂層的磁芯，工作溫度高達 120 °C

· 帶塑料外殼的磁芯，工作溫度高達 130 °C

· 在不同的磁導率水平下提供突出的磁芯尺寸，以優化插入損耗特性與直流偏置能力



VACUUMSCHMELZE (VAC)非晶和納米晶磁芯汽車應用

用于共模噪聲抑制的環形和橢圓形磁芯

· 環境溫度： -40 °C < T一個< +105 °C

· 最高連續工作溫度 T操作= 130 °C 或 T操作= 150 °C（查看下表）

· 符合 AEC-Q200 汽車標準

· 在 IATF 16949 認證的 VAC 生產設施中生產

· 根據VDA 19第2部分和ZVEI指南“電氣工程中的技術清潔度”考慮“技術清潔度”的設計


· 專為高壓直流電池的噪聲抑制而開發，或在混合動力和電動汽車中驅動逆變器的直流輸出以及驅動逆變器的交流輸出

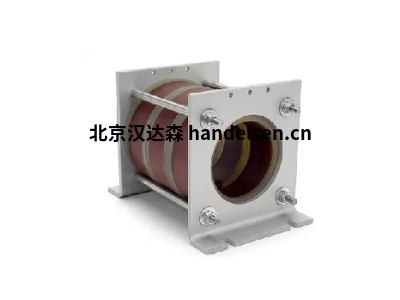

帶納米囊氨酸核心的磁芯堆棧組件



采用組裝在一個堆棧中的多個納米晶磁芯的單圈扼流圈是解決大規模變速驅動器、風力發電機和其他應用中其他原因引起的軸承電流問題或極高共模噪聲的有效解決方案。

在這些應用中，諧振現象會產生峰值從10 A到100 A以上的高振幅干擾電流。這些通常采用短電流峰值的形式，因此是高頻電流峰值。對于這些應用，VAC提供組裝的芯層，可以輕松安全地集成到現有應用中，只需最少的努力。



巖心堆疊有兩種尺寸，具有兩種不同的通孔直徑。它們是定制設計的，允許根據所需的飽和度和所需的電感單獨選擇磁芯類型和堆疊磁芯的數量（最多 7 件）。

下表顯示了現有的核心堆棧。可根據要求提供其他變體。



能源應用

電子式電能表中電流互感器的核心

· 納米晶和非晶磁芯，即使在直流偏置下也能實現非常小的幅度誤差

· 各種負載條件下的低功率和恒定功率誤差

· 下表中的各種標準類型



剩余電流斷路器 （RCCB） 的磁芯



磁性材料方面的廣泛專業知識與擴展的應用知識相結合，使我們能夠開發基于納米晶磁芯的各種創新解決方案，特別是在RCCB應用的磁芯和組件細分市場中。

我們的服務包括：

· 與客戶密切合作，實現最佳性能的核心設計

· 技術支持，包括優化電路拓?fù)涞姆抡孳浖?/p>

· 我們?cè)谒孤宸タ说纳a(chǎn)基地提供增值服務，擁有經驗豐富的員工和生產知識

· 斯洛伐克和/或馬來西亞的大批量生產
