himmelinfo TM138 型輸送系統電動滾筒節省空間的設計

HIMMEL 電動滾筒用于驅動固定式或可移動式輸送帶，以輸送各種散裝貨物，也可用于無輸送帶輸送系統。

由于其節省空間的設計和對特定運行條件的良好適應性，HIMMEL 電動滾筒在驅動技術領域的應用越來越廣泛。幾十年來，它在物料輸送技術的許多領域都取得了巨大成功。

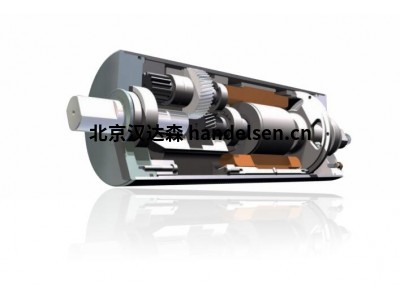

HIMMEL 電動滾筒的設計方式是將電機和減速器安裝在滾筒外殼內，從而形成一個封閉的驅動單元，在很大程度上可抵御外部影響。

即使在惡劣的運行條件下，各個部件的尺寸也能確保較長的使用壽命。最先進的制造方法確保了低噪音、高效率的運行。兩側的夾緊軸頸是扁平的，可使用兩件式夾緊軸承進行簡單省時的裝配。

所有電動滾筒都通過設計為空心軸的夾緊拉釘從接線盒向內置電動馬達供電；與普通電動馬達一樣，主電源連接在固定接線板上。另外，希邁爾電動滾筒也可以設計成帶電纜的形式。

由于不存在易磨損的移動傳動元件（滑環、電刷），電源無需維護。

海默爾電動滾筒采用全封閉設計，防塵和防噴水等級達到 IP69k。因此適用于室外、多塵或潮濕的房間。

可安裝電磁制動器、逆止器和速度監控器。HIMMEL 電動滾筒的設計原理可實現低噪音，由于安裝空間小，因此是節省空間的驅動解決方案。

TM138 型

功率從 0.09 千瓦到 1.00 千瓦

皮帶速度從 0.04 米/秒到 2.73 米/秒

轉速?gòu)?/font> 6 轉/分至 377 轉/分

皮帶張力從 183 牛頓到 2 802 牛頓

滾筒長度從 300 毫米起



優勢

零件可用性高

交貨時間短

節省空間的設計

效率高

堅固耐用，維護成本低

防塵、防污、防水

封裝驅動系統

防護等級高達 IP69K

通過 Atex、CCC 和 cCSAus 認證

知名制造商的電動滾筒可以

更換為希邁爾電動滾筒。

可更換

最先進的測試臺和測量技術，用于

性能測量

小批量的特殊設計

個性化設計

我們自己的設計部門

技術咨詢



應用領域

輸送機技術

食品工業

包裝行業

倉儲物流（托盤輸送機、包裝機等

包裝機械等）

散裝物料行業（裝載和

最終裝載系統、配料系統

篩選機等）

木材工業（鐵路枕木加工、

打磨技術、木片輸送機等）

稱重系統



特點

12 種不同直徑

HIMMEL-Getriebemotoren® （減速電機）模塊化系列中的各種齒輪比

螺旋齒輪傳動

磨削齒面，運行平穩

冠狀鋼外殼，光亮鋼，涂有防銹涂層

軸承端蓋 TM 60 - TM 165 由鋁制成；TM 216 - TM 800 由噴漆灰鑄鐵或鋼制成

鋼制夾緊拉釘，涂有防銹涂層

鋼齒行星齒輪或正齒輪

鍍鎳黃銅直電纜接頭，帶 3 米電纜（TM 60 - TM165）

接線盒（TM216 - TM800）

防護等級 IP65
