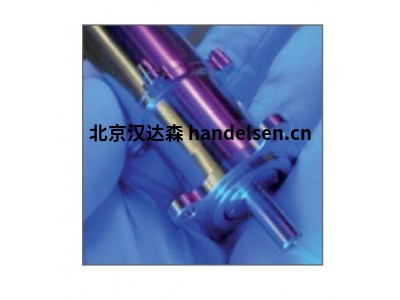

Phytron 線性致動器LA超高真空低溫環境

在真空中使用的電機不僅要

真空中使用的電機不僅要能承受真空（不爆氣

夾雜物），還不能污染真空。

真空。通過多年來在真空中使用特殊材料方面的經驗，我們將重點放在了具有以下特性的材料上

空間使用的特殊材料方面的多年經驗，我們將重點放在了具有以下特性的材料上

分子排氣最小、耐熱性高的材料。

耐熱性。這是高真空質量和真正測量的先決條件。

真空質量和真正測量

在科學和醫療應用中取得真正測量結果的先決條件。

因此，步進電機特別適用于真空中的精確定位，因為即使沒有敏感的反饋裝置，它們也能精確定位。

敏感的反饋提供者。因此

Phytron 線性執行器可用于

特別具有挑戰性的環境條件（輻射、低溫）。

由于步進電機在保持位置時不會產生

由于步進電機在保持位置時不會產生抖動效應，因此這種

技術是精確對準

光學儀器、反射鏡、天線或

樣品，例如高分辨率顯微鏡、

粒子加速器或分子分析設備

設備。

Phytron LA 低溫線性推桿（UHVC1;UHVC2;UHVC3;UHVC4

(UHVC1;UHVC2) 和 UHV (UHVS) 完全采用干式潤滑。

專注極端環境條件下的自動化解決方案

Phytron公司歷史：

Phytron于1947年成立

1964年創建第一條同步和步進電機 ZSS 和 ZSH 產品線。

1984生產出第一臺應用于真空環境電機。

 2016 年 1 月 29 日起Phytron GmbH – 通過 DIN EN 9100 航空航天工業認證，因此已被添加到全球約 400 家經批準的航空航天供應商的 OASIS 數據庫中

對完美的不斷追求與數十年的經驗相結合，使 Phytron 成為極端環境條件自動化解決方案領域高科技設備的領先供應商之一，擁有廣泛的步進電機和步進電機功率級。除了帶有可選齒輪和反饋系統的高精度步進電機和線性執行器外，Phytron 還提供廣泛的電力電子設備和控制裝置，以支持其全球的客戶。

公司自 1994 年以來已通過 DIN EN ISO 9001、1997 至 2016 年通過 DIN EN ISO 13485 以及自 2016 的 DIN EN 9100 認證。

phytron la系列線性執行器

LA系列，用于真空和低溫環境應用的線性執行器

LA系列概述：

用于真空的電機不僅應能承受真空（無夾雜物爆裂），而且不得產生污染。憑借多年在太空中使用材料的經驗，phytron專注于具有小分子釋氣和耐熱性的材料。這是在科學和醫學應用中獲得真空質量和真實測量結果的先決條件。

因此，步進電機適合真空中的準確定位，因為即使沒有反饋信號，它們也可以準確定位，可用于具有挑戰性的環境條件（輻射、低溫）。

LA線性執行器技術特點：

2 相步進電機，尺寸 25 mm

相電流 1.5 A

電機電壓 24 VDC

線速度 1.5 s/mm

直線行程 13 mm

軸向力：10 N（帶齒輪30 N）

定位精度 <0.01 mm

工作溫度

– 低溫版本：

     UHVC1：-196 至 -50 °C

     UHVC2：至 -269 °C（按需）

– 高壓版本 (UHVS)：-40 至 +200 °C

干式潤滑適用于達 10-11 hPa 的 UHV 真空應用，抗輻射達 106 J/kg

特征：

帶開關凸輪的旋轉編碼器

用于行程限制的線性限位開關

可選擇用 K 型熱電偶

選項：

帶 VGPL 精密行星齒輪

應用：

研究領域

物理學

由于步進電機在保持位置時不會產生抖動效應，因此該技術適合對準光學儀器、反射鏡、天線或樣品，例如在高分辨率顯微鏡、粒子加速器或分子分析設備中。

200步標準線性執行器25.200.1.2型號參數舉例：

電流：1.2 A

電阻：1.1 Ω

電感：0.475 mH

操作電壓：24V

執行力：10N

速度：1.5mm/s

頻率（全步）：300HZ

長度：92.5mm

軸直徑：28mm

關注：

兩相步進電機

- 直徑 25 毫米

- 線性速度 1.5 mm/s

- 線性行程 13 毫米

- 螺距 1 mm

- 定位精度 <0,01 mm

- 工作溫度

- 低溫型

UHVC1: -196 至 -50 °C

UHVC2: 低至 -269 °C（根據需要）

- 超高壓型（UHVS）：-40 至 +150 °C

- 帶開關凸輪的旋轉編碼器

- 用于行程限制的線性限位開關

- K 型溫度評估

- 安裝位置：任意

- 使用壽命（最差情況）

最少 100 000 沖程

選項

- VGPL 精密行星齒輪
