Holland shielding導電泡棉5770系列技術規格及應用

Holland shielding導電泡棉5770系列技術規格及應用

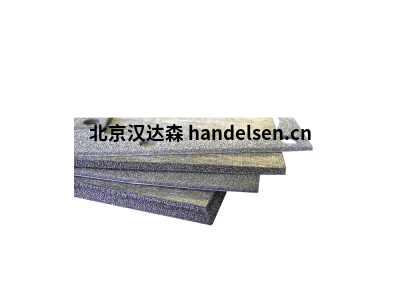

  Holland shielding導電泡棉5770由涂有銅和鎳的聚氨酯泡沫制成。壓縮率為 25% 至 75%。zui高應用溫度在 60 到 70 攝氏度之間。釋放時，材料將幾乎恢復到原來的高度。泡沫覆蓋有一層導電聚氨酯，以保護其免受環境影響并防止切割時產生毛刺。導電泡沫具有阻燃性，并且符合有害物質限制 (RoHS) 標準。



    Holland shielding導電泡棉5770以泡沫為中間層的結構，為EMI屏蔽和吸收墊片提供了合適的材料。



Holland shielding導電泡棉5770應用

手機

噪聲濾波器芯

電纜橋架

屏蔽室



Holland shielding導電泡棉5770技術數據

材料厚度：1、1.5、2、2.2、3.0、3.4 或 5 毫米（可根據要求提供其他尺寸）

顏色：灰色的

寬度 ：950（毫米）

長度：取決于厚度材料zui大 50 米。

粘合強度（gf/25mm）：>1.000

保持力（秒）：>3.600

表面電阻（Ω/sq）：0.2

表面電阻（Ω/in）：zui大 1.0

體積電阻（Ω/sq）：0.2

上下電阻（Ω/in）：zui大 1.0

有害物質限制 (RoHS)：合規

阻燃劑（cm/min）：經過

應用溫度：60到70度之間

網眼：編織聚酯、銅和鎳涂層

導電泡沫：聚氨酯泡沫（銅和鎳涂層）

PSA：丙烯酸酯多元醇共聚物+鎳粉

PU涂層：聚合物樹脂（聚氨酯）

離型紙：CP 紙 avg 150 μm



Holland shielding導電泡棉5770特征：

提供 1、1.5、2、2.2、3.0、3.4 和 5 毫米的厚度

可根據要求將幾層連接在一起以獲得厚度

整個材料導電性好

電磁屏蔽效果好

附著力高，加工性高

輕松模切、吻切和分切

950 毫米卷寬

帶或不帶自粘

以片材、條材或模切形式提供

帶水封

耐高溫，帶冷卻孔

在 1 面或 2 面用機織織物加固

PSA 連接方法選項

鎳/銅金屬化

XYZ軸電導率

公差為 ± 0.5 毫米

I/O 靜態應用/墊片更換





Holland shielding導電泡棉5770屏蔽效能 100 Mhz - 1 GHz

1.5 毫米厚度，80 分貝 - 83 分貝

2.4 毫米厚度，88 分貝 - 104 分貝

3.5 毫米厚度，80 分貝 - 103 分貝



Holland shielding導電泡棉5770型號：

Holland shielding 5770-500-1000-5-CSA 03

Holland shielding 5750-S-05-300-300-03
